Часто задаваемые вопросы (FAQ)

Интересует схема подключения датчиков ИП 101-1а-а3 к прибору Сигнал-20П с возможностью различения сигнала "Внимание" и "пожар", если это возможно. Если такой возможности нет - правильно ли я понимаю, что данные датчики можно параллельно расключить на ШС, поставив в конце ветки сопротивление 4,7 кОм? Есть ли ограничение по количеству данных датчиков в одном ШС?

Данный извещатель следует включать в шлейф №1 "дымовой с распознаванием двойной сработки" по схеме, приведенной в руководстве по эксплуатации прибора, которое Вы можете найти на нашем сайте. Исходя из технических характеристик извещателя в качестве добавочного резистора следует использовать R=1.5кОм.
Приводим выдержку из руководства по эксплуатации прибора "Сигнал-20П":
При использовании токопотребляющих извещателей, их количество рассчитывается по формуле:
N = Iм / i , где
N - количество извещателей в шлейфе,
Iм - максимальный ток нагрузки (Iм =3 мА для ШС типа 1; Iм =1,2 мА для ШС типа 2); i - ток, потребляемый извещателем в дежурном режиме, мА.
Ток потребления в дежурном режиме "ИП 101-1а-а3" - 85мкА.
Соответственно, количество извещателей, включаемых в ШС типа 1: 35.

Сколько можно посадить на 1 шлейф "Сигнал-20М" дымовых извещателей ИП 212-44 (ДИП 44)?

Прибор "Сигнал-20М" (а также "Сигнал-20П", "Сигнал-10", "С2000-4", "С2000-АСПТ") обеспечивает на входах ШС в дежурном режиме работы постоянное напряжение от 19 до 22 В при оконечном резисторе номиналом 4,7 кОм ±5% и токе потребления извещателей до 3 мА. Соответственно из этих данных можно рассчитать количество извещателей, которое можно подключить в один ШС.
Ток потребления в дежурном режиме у извещателей "ИП 212-44" не более 0,12 мА. Соответственно, данных извещателей подключить в один ШС прибора "Сигнал-20М" можно до 25 штук.

На нашем предприятии установлена система охраны "Орион". Аппаратный ключ был утерян. Поясните, пожалуйста, какова процедура и стоимость восстановления ключа.

Разработанное нашим предприятием программное обеспечение АРМ "Орион" подпадает под действие и поставляется в соответствии с Законом РФ № 3523-I "О правовой охране программ для электронных вычислительных машин и баз данных" от 23 сентября 1992 г. (изменениями от 24 декабря 2002 г., 2 ноября 2004 г., 2 февраля 2006 г.) Условия использования однозначно оговорены в "Договоре о передаче авторских прав на использование программ для ЭВМ и баз данных (Лицензионном договоре)" между ЗАО НВП "Болид" и конечным пользователем, который ни коим образом не противоречит вышеуказанному Закону и действует на его основе. Согласно данному Договору электронный ключ защиты является доказательством (единственным) легального приобретения ПО, и при физической утрате восстановлен быть не может. В Вашем случае единственный вариант - приобретение ПО полностью.

У пультов со временем стирается клавиатура и не нажимаются клавиши. Что можно предпринять?

Вы можете приобрести новые клавиатуры для пульта у нас. Для этого необходимо прислать заявку к нам на адрес sales@bolid.ru с Вашими реквизитами.

Как просмотреть дату события на пульте?

Дата отображается по нажатию на клавишу 0.
При нажатии на остальные клавиши отображается следующая информация:
1 - Номер прибора/ШС
2 - Название ШС
3 - Имя хозоргана
4 - Порядковый номер события
5 - Номер зоны ID контакта

Пульт перестал сопровождать тревожные события звуковым сигналом. Что можно сделать?

Для решения Вашей проблемы Вам необходимо включить опицию "Индикация тревог". Для этого необходимо проделать следующее:
  • ввести пароль установщика и войти в меню программирования;
  • выбрать пункт меню 5 НАСТРОЙКА -> 51 РЕЖИМ;
  • клавишами "вверх/вниз" выбрать нужную опцию для настройки. Включить параметр индикация тревог путем нажатия на клавишу ENTER.

Пожарный шлейф тип 1, установлены дополнительные резисторы для перехода в пожар от двух извещателей. По описанию можно понять, что он перейдет в пожар по истечению времени задержки перехода в пожар от одного извещателя, не дожидаясь второго. Так ли это? Получается, необходимо устанавливать время задержки пожара 255, чтобы было именно два извещателя.

При срабатывании дымового извещателя, включенного в шлейф сигнализации первого типа прибора "Сигнал-20П", прибор передает пульту сообщение о срабатывании извещателя. Далее прибор его сбрасывает, и при повторном срабатывании в течение 1 минуты после первого срабатывания шлейф переходит в режим "ВНИМАНИЕ". Шлейф перейдет в "ПОЖАР" либо при срабатывании второго извещателя в этом шлейфе, либо по истечении задержки перехода в пожар. Если задержка перехода в пожар имеет значение 255 (бесконечность), шлейф перейдет из режима "ВНИМАНИЕ" в режим "ПОЖАР" только при срабатывании второго извещателя.

Как формируется сигнал "нападение" на "С2000-БИ" при работе с пультом "С2000" и прибором "Сигнал-20П" SMD v1.69? Как для этого настроить шлейфы на приборе "Сигнал-20П" SMD v1.69?

Для тревожной сигнализации можно использовать шлейфы прибора "Сигнал-20П" с включенным параметром "ТИХАЯ ТРЕВОГА". Этот конфигурационный параметр шлейфа сигнализации можно настроить как пультом "С2000", так и программой UPROG с персонального компьютера. Если у охранного шлейфа сигнализации этот параметр включен, то при его нарушении прибор пришлет пульту "С2000" сообщение "ТИХАЯ ТРЕВОГА", разомкнет выходы, работающие по программе "ПЦН", но не включит световое и звуковое оповещение. Пульт "С2000" отобразит сообщение "ТИХАЯ ТРЕВОГА" на своем жидкокристаллическом индикаторе и включит внутренний звуковой сигнализатор. На блоке индикации "С2000-БИ" начнет мигать красным цветом светодиодный индикатор раздела, содержащего нарушенный тревожный шлейф сигнализации прибора "Сигнал-20П". Кроме того, синхронно с ним будет мигать системный индикатор "НАПАДЕНИЕ". Если для блока "С2000-БИ" задано ненулевое время звучания, он включит звуковой сигнал на заданное время.

Для работы блока индикации "С2000-БИ" в пульте "С2000" должны быть созданы разделы, в которые должны быть включены шлейфы сигнализации приборов. Эти настройки выполняются с персонального компьютера программой PPROG. Блок "С2000-БИ" также нужно настроить. Нужно задать для каждого его индикатора номер раздела, состояние которого он будет отображать, задать длительность звукового сигнала и выбрать вариант индикации ("охранный" или "пожарный"). Эти настройки можно выполнить либо программой UPROG с персонального компьютера, либо (за исключением настройки варианта индикации) с пульта "С2000".

Прошу Вас указать возможность подключения пожарных извещателей ИП101-23 "ECO1005" и ИП-212-58 "ЕСО 1003" (Систем Сенсор) в прибор приемно-контрольный "С2000-4".

Извещатели ИП101-23 "ECO1005" и ИП-212-58 "ЕСО 1003" подключаются в шлейф прибора "С2000-4" с соблюдением полярности (см. документацию на извещатель). При этом:
  • в шлейфы типа 1 (дымовые с двойной сработкой) извещатели включаются с добавочным резистором 1,5 кОм - 0,25Вт - 5%;
  • в шлейфы типа 2 (без двойной сработки) - без добавочного резистора.

Пришлите, пожалуйста, подробные схемы подключения дымовых пожарных извещателей ИП 212-3СУ и извещателей пожарных ручных (типа ИПР-3СУ) к прибору "С2000-4".

Схема подключения извещателей ИП212-3СУ, тип шлейфа 1

Схема подключения извещателей ИП212-3СУ, тип шлейфа 1

Если ШС имеет тип 2, то резисторы 1,5 кОм не нужны (+ шлейфа подключается непосредственно к 2-м контактам извещателей).

Схема подключения извещателя "ИПР-3СУ"
Тип шлейфа 1 (имитация дымового датчика)

Схема подключения извещателя ИПР-3СУ

Тип шлейфа 2 (имитация теплового датчика)

Тип шлейфа 2 (имитация теплового датчика)

В Руководстве на "С2000-4" в Приложении В номинал резистора, включаемого последовательно с ДИП-3СУ, указан 1,5 кОм. В Руководстве на "Сигнал - 20П исп.01", "Сигнал - 20П SMD" РЭ вер.2.02 Изм.4 АЦДР.1273-05 от 02.03.05 в Приложении Д номинал резистора, включаемого последовательно с ИП212-3СУ, указан 2,2 кОм. Почему номиналы не совпадают? Различаются ли характеристики шлейфов, или ДИП-3СУ и ИП212-3СУ - это разные извещатели?

"ДИП-3СУ" - это другое название извещателя "ИП212-3СУ". Некоторое время назад производитель внес изменения в данный извещатель и уменьшил его ток потребления, в связи с этим увеличился номинал добавочного резистора. Раньше он составлял R=1.5кОм, а теперь должен быть 2,2 кОм. Данное изменение внесено в руководство по эксплуатации прибора "Сигнал-20П SMD" и в скором времени будет внесено в руководство по эксплуатации прибора "С2000-4".

Необходимы схемы подключения извещателей ДИП-212-3СУ, ИПР-3СУ и Спектрон-101П в шлейфы адресных расширителей 4209, 4190WH фирмы ADEMCO, которые включаются в двухпроводную линию контроллера "С2000-КДЛ". Просим указать допустимое количество названных извещателей в одном шлейфе расширителя 4209, 4190WH. Можно ли установить в один шлейф расширителя ADEMCO 2 дымовых извещателя ДИП212-3СУ и один ручной извещатель ИПР-3СУ?

Обращаем Ваше внимание, что начиная с версии 1.46 прибора "С2000-КДЛ" подключение адресных расширителей фирмы Ademco не поддерживается!
При использовании токопотребляющих извещателей мы рекомендуем использовать приемно-контрольные приборы ("Сигнал-20П", "С2000-4"), у которых развиты тактики работы ШС. Исходя из данных, указанных в эксплуатационных документах на извещатели ДИП-212-3СУ, ИПР-3СУ, Спектрон-101П и адресные расширители 4209 (42091), 4190WH (41901), можно предложить следующее:

1. В шлейф сигнализации (ШС) расширителя 42091 можно включать до 16 извещателей с сумарным током потреблением в дежурном режиме до 7,7 мА и в режиме "Пожар" до 25 мА. Все выше указанные извещатели удовлетворяют этим требованиям. Так как данные извещатели работают "на замыкание", т.е. при состоянии "Пожар" увеличивают ток в ШС, то включаются они параллельно друг другу в ШС. Оконечный резистор 2 кОм.
2. В ШС расширителя 41901 можно включать только извещатели с выходами "сухой контакт", т.е. токопотребляющие извещатели в ШС данного расширителя включать нельзя.

При использовании адресных расширителей 4209U (42091) совместно с контроллером "С2000-КДЛ" необходимо указать тип зоны "1-дымовой". При этом короткое замыкание ШС будет интерпретироваться как "Пожар", обрыв ШС -"Обрыв", норма ШС - "Норма". "С2000-СП1" включается в интерфейс RS-485. Организация сброса извещателей посредством данного релейного блока возможна одним из следующих вариантов:

1. Работа с пультом "С2000". Устанавливаете в pprog.exe для работы реле "С2000-СП1" программу управления "Выключить на время перед взятием". Время управления установите равным или больше времени, которое необходимо для сброса по питанию извещателей (см. эксплуатационную документацию на конкретный извещатель).
2. Работа с АРМ "Орион". В программном обеспечении АРМ "Орион" не программы управления для включения/выключения реле во время взятия. Поэтому устанавливаем выключение реле при событии "Невзятие" по требуемым шлейфам, а для самих ШС устанавливаем параметр "Автоматическое перевзятие". Таким образом при взятии ШС со сработавшим извещателем ШС перейдет в состояние "Невзятие" (с соответствующим сообщением), реле отключит питание для извещателя и как только извещатель придет в норму, произойдет взятие ШС на охрану.

Для релейных выходов, реализованных на "С2000-СП1", задержка управления при использовании пульта "С2000" задается в pproge (необходимо, что бы пульт был версии 1.20). "С2000-СП2" включается в ДПЛС контроллера "С2000-КДЛ" и позволяет управлять питанием четырехпроводных извещателей как описано выше для "С2000-СП1". "С2000-СП2" может использоваться для управления реле по состоянию адресных зон "С2000-КДЛ", в ДПЛС которого включен "С2000-СП2". При этом для данного релейного выхода устанавливается программа управления "Выключить на время перед взятием". Для пожарных адресных зон устанавливается задержка взятия на охрану, значение которой больше значения времени управления программы релейного выхода.

Необходима схема включения извещателя ИП329-10-01 (U7602E) в шлейф сигнализации прибора "С2000-АСПТ".

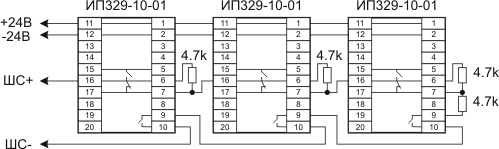

Приводим схему включения извещателя ИП329-10-01 (U7602E) в шлейф сигнализации приборов "С2000-АСПТ", "Сигнал-20", "Сигнал-20П", "Сигнал-20П SMD", "С2000-4".

Для распознавания срабатывания двух извещателей в одном ШС необходимо установить тип шлейфа 3; без распознавания двойной сработки - тип 2. Извещатели U7652B включаются в шлейф по тому же принципу, что и U7602E.

1. Блоки индикации "С2000-БИ" и "С2000-БИ SMD" – один и тот же прибор? Или различные версии?
2. В чем существенное отличие данных марок приборов. По каким характеристикам они отличаются.

"С2000-БИ SMD" - это современное исполнение прибора "С2000-БИ", который выпускался до 2007 года. "С2000-БИ SMD" выпускается в пластиковом корпусе, в то время как "С2000-БИ" был в железном. По функционалу "С2000-БИ SMD" превосходит предшественника и может применяться во всех случаях, когда применялся "С2000-БИ". Также отметим, что довольно часто, когда говорят о "С2000-БИ SMD", слово SMD опускают.

Интересует наличие схемы "плавного пуска", в ШКП (в нашем случае на 110кВт).

Плавный пуск предусмотрен только в ШКП-250. ШКП-250 позволяет подключать нагрузку от 110 кВт. до 250 кВт.

Никак не получается вручную ставить на охрану ШС. Прибор работает автономно.

При значении параметра "Режим ручного управления пожарными ШС" 2, 3, 4 – доступ для ручного управления пожарными шлейфами предоставляется после набора кодовой комбинации на кнопке выключения сирены.

Сколько дымовых датчиков ИП 212-31/1 можно сажать на шлейф "Сигнал-20 сер.02"?

Ток, потребляемый извещателем "ИП 212-31/1" в дежурном режиме, составляет не более 0,15 мА.
Максимальное количество извещателей, включаемых в один шлейф сигнализации прибора "Сигнал-20 сер.02", рассчитывается по формуле
N = Iн / i,
где N - количество извещателей в шлейфе;
Iн - ток нагрузки шлейфа [мА];
- 1,2 мА для пожарных шлейфов;
- 3 мА для охранных шлейфов;
i - ток, потребляемый извещателем в дежурном режиме [мА].
Соответственно, максимальное количество извещателей "ИП 212-31/1", включаемых в один ШС прибора "Сигнал-20 сер.02", не должно превышать 8.

Можно ли подключать к прибору "Сигнал-20" дымовые извещатели ИП212-53 (ДИП-53) со встроенной звуковой сиреной, питающейся по шлейфу?

Вы можете включать извещатели ИП212-53 в шлейф прибора "Сигнал-20". Максимальное количество извещателей, включаемых в один ШС - 6 шт.
