Цепи ДПЛС блоков «С2000-КДЛ» различных исполнений конструктивно выполнены в виде двух независимых выходов – ДПЛС1 и ДПЛС2. Данная реализация позволяет формировать произвольную топологию ДПЛС: «шина», «дерево», «кольцо», «кольцо с ответвлениями». Согласующие резисторы и другие элементы в ДПЛС не требуются.
В ДПЛС допускается подключать до 127 устройств. Рекомендуемый суммарный ток потребления 64 мА (максимальный суммарный ток потребления не более 84 мА). Для примера, ток потребления большинства адресных устройств, например, «ДИП-34А-03» равен 0,5 мА, 127 извещателей будут потреблять 63,5 мА, что меньше граничных 84 мА. Соответственно, к одному «С2000-КДЛ» можно подключить 127 извещателей «ДИП-34А-03». При расчёте длины ДПЛС, для обеспечения устойчивой работоспособности АУ, необходимо учитывать следующее:
Для примера: ток потребления 127 извещателей «С2000-ИК исп.03» равен 57,15 мА, для простоты представим, что все извещатели установлены в конце линии (граничное условие). Падение напряжения в 2 В будет создаваться при сопротивлении ДПЛС равном примерно 30 Ом. Для сечения 0,75 кв. мм, при вышеизложенных условиях, длина ДПЛС составит ≈ 600 м, а для сечения 0,9 кв. мм ≈ 700 м. Реально на объектах нагрузка имеет распределённый характер и падение напряжения 2 В возникнет при больших расстояниях, но при этом сопротивление линии до удалённого АУ не должно превышать 200 Ом. Ответвления в ДПЛС могут быть, но при этом надо учитывать суммарную ёмкость проводов (не более 0,1 мкФ). В качестве двухпроводной линии связи желательно использовать витую пару проводов.

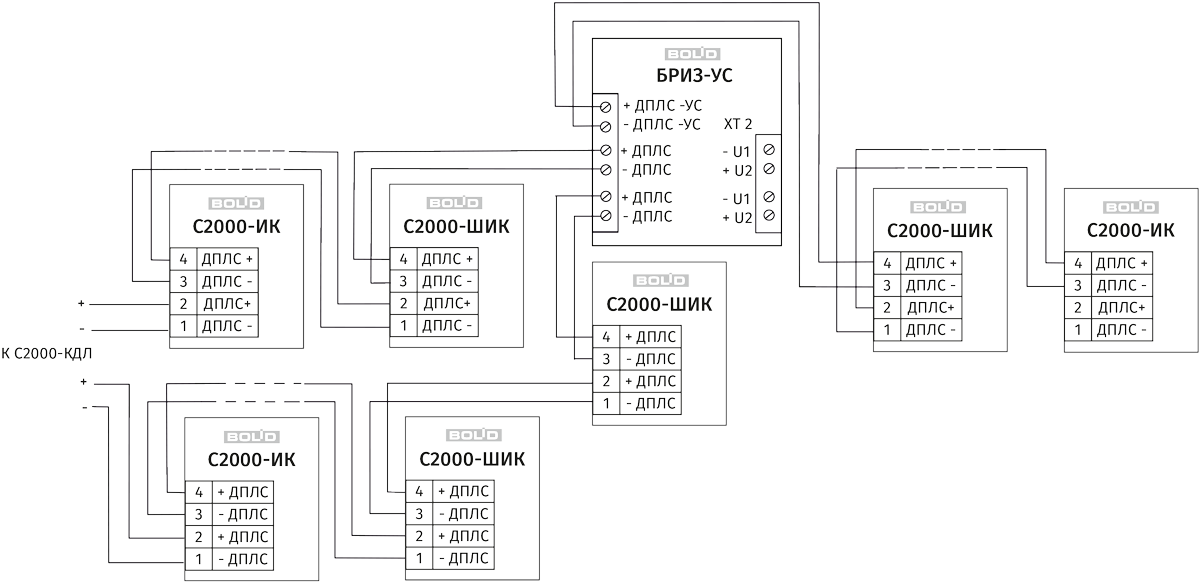

Для сохранности обмена между контроллером и АУ при неисправности ДПЛС (короткое замыкание (КЗ), обрыв) можно использовать изоляторы КЗ «БРИЗ» различных исполнений, а также организовывать структуру ДПЛС в виде «кольца» (Рисунок 126). Изоляторы КЗ выпускаются в виде отдельных блоков «БРИЗ», «БРИЗ-Т», «БРИЗ-УС». Радиорасширитель «С2000- АРР125» также имеет встроенный изолятор.
При этом в линию можно включать до 40 изоляторов короткого замыкания «БРИЗ» без дополнительных расчётов.

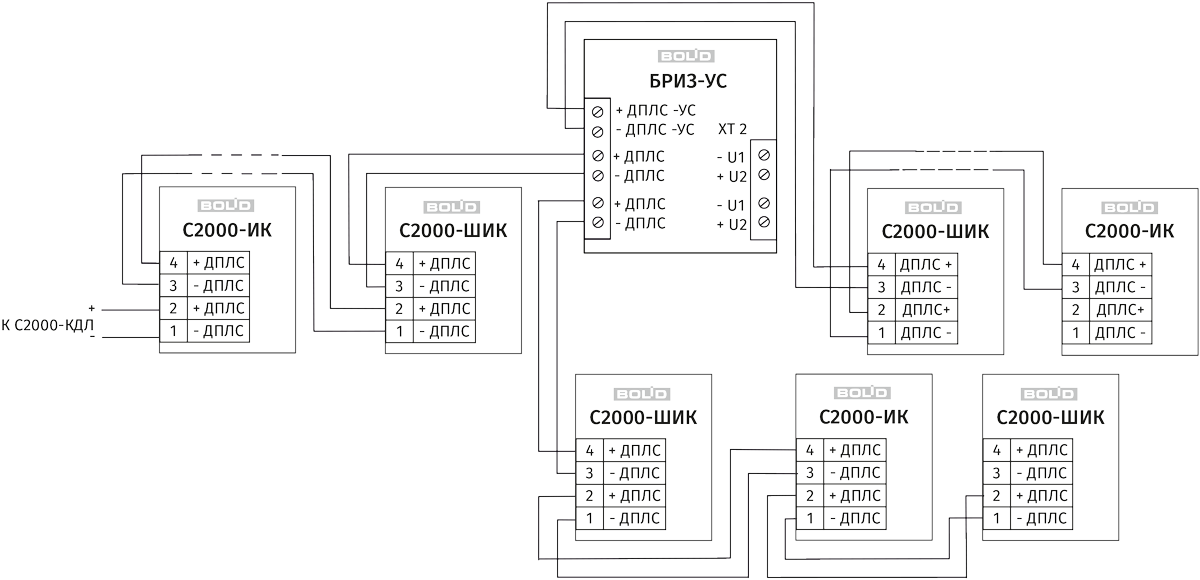

Для обеспечения дополнительного тока нагрузки в ДПЛС и увеличения максимальной длины ДПЛС применяются блоки разветвительно-изолирующие с усилителями сигнала «БРИЗ-УС». Они имеют три защищенных друг от друга изоляторами КЗ порта адресной линии: два для включения в кольцо и один для организации ответвления. Усиленное ответвление будет фактически являться новой линией ДПЛС, по которой можно будет запитать АУ суммарным током 64 мА (максимальный ток – не более 84 мА), и длина которой будет аналогична длине ДПЛС блока «С2000-КДЛ». Всего в кольцо можно включать до 8 блоков «БРИЗ-УС». «БРИЗ-УС» требует внешнее питание 12 / 24 В.
При подсчёте длины ДПЛС для подтверждения правильности выбранного сечения кабеля и оптимизации затрат можно воспользоваться следующей методикой:
В данной таблице представлены максимальные значения длин ДПЛС при различных параметрах жил кабеля и используемой суммарной нагрузке. Таблица позволяет без дополнительных расчётов использовать кабели с представленными параметрами жил при указанных значениях токопотребления адресных устройств при произвольном распределении АУ по ДПЛС.
Максимальные значения длин ДПЛС «С2000-КДЛ» и «БРИЗ-УС», км:
