Охранная сигнализация — совокупность технических средств для обнаружения появления нарушителя на охраняемом объекте и подачи извещения о тревоге для принятия мер по задержанию нарушителя.
Из определения можно выделить несколько основных задач охранной сигнализации:
В зависимости от требуемой точности обнаружения места проникновения нарушителя применяются неадресные системы и адресные системы охранной сигнализации. В неадресных системах точность обнаружения обеспечивается только до шлейфа сигнализации. В адресных системах место проникновения нарушителя определяется с точностью до места установки конкретного извещателя и его зоны чувствительности.
Для построения неадресной охранной сигнализации в ИСО «Орион» можно применить следующие приёмно-контрольные приборы и блоки с контролем радиальных неадресных шлейфов сигнализации:
Блок «С2000-4» и приборы «Сигнал-10» и «Сигнал-20М» могут работать в автономном режиме, или объединяться с помощью сетевого контроллера (пультов «С2000М» различных исполнений). Если возвращаться к трёхуровневой модели построения ИСО «Орион», то такое использование приборов наглядно демонстрирует «нижний уровень».
Блок «Сигнал-20П» работает только совместно с сетевым контроллером.
Особенностью приборов является возможность программирования (конфигурирования) параметров шлейфов сигнализации, режимов работы релейных выходов, алгоритмов постановки на охрану и снятия с охраны.
В зависимости от типа подключаемых извещателей и для удобства управления процедурой постановки/снятия любому шлейфу этих приборов может быть присвоен один из типов:
Используется для подключения любых типов охранных извещателей (объёмных, поверхностных, потолочных, вибрационных, магнитоконтактных и т. д.) с различными способами питания (от отдельного источника или питающиеся по шлейфу сигнализации). Переход охранного шлейфа в состояние «Тревога проникновения» происходит при выходе сопротивления шлейфа за пределы нормы (размыкание или замыкание выходного реле извещателя), а также при резком изменении сопротивления более чем на 10% (так реализуется защита шлейфа от саботажа сигнализации).
Тип 5. Охранный с распознаванием нарушения блокировочного контакта извещателяПолностью аналогичен охранному, но имеет дополнительную функцию — контроль вскрытия корпуса извещателя. Это позволяет организовать защиту извещателей от саботажа (например, в дневное время, когда шлейф снят с охраны, злоумышленник не сможет незаметно вскрыть корпус и повредить чувствительный элемент) за счет перехода шлейфа в состояние «Тревога взлома» при нарушении тампера вскрытия корпуса извещателя, когда извещатель снят с охраны (в это же состояние зона перейдёт и в случае короткого замыкания проводников шлейфа). При срабатывании датчика вскрытия корпуса, если шлейф находится на охране, зона перейдёт в состояние «Тревога проникновения».
Тип 7. Охранный входнойИспользуется в случае, если точка управления снятием с охраны находится внутри защищаемого помещения. В этом случае проход в защищаемое помещение (нарушение шлейфа сигнализации) будет произведён раньше, чем пользователь осуществит снятие с охраны. Поэтому требуется предусмотреть задержку перехода шлейфа в тревогу после его нарушения.
Алгоритм работы данного шлейфа следующий. При резком изменении сопротивления более чем на 10% (защита шлейфа от саботажа), а также выходе за пределы нормы сопротивления шлейфа осуществляется переход шлейфа в состояние «Тревога входа».
В шлейф данного типа включаются все виды извещателей, устанавливаемые для контроля входной двери в помещение.
Тип 11. ТревожныйДанный тип шлейфа сигнализации используется для подключения тревожных кнопок, которые устанавливаются в скрытых местах (например, под крышкой стола).
Шлейф переходит из режима «На охране» в режим «Тихая тревога» при выходе сопротивления шлейфа за пределы нормы (размыкание или замыкание тревожного контакта извещателя), а также при резком изменении сопротивления более чем на 10% (защита шлейфа от саботажа).
В шлейф данного типа включаются нормально замкнутые и нормально разомкнутые тревожные извещатели (кнопки, педали и др.). Состояние шлейфа «Тихая тревога» отображается только на внутренних световых индикаторах приборов и вызывает включение реле, работающего только по тактикам управления «ПЦН» или «Старая тактика ПЦН». Реле, работающие по другим программам, своего состояния не меняют, как и внутренний звуковой сигнализатор прибора.
Для каждого шлейфа, помимо типа, можно настроить такие дополнительные параметры, как:
Максимальная длина шлейфов сигнализации ограничена только сопротивлением проводов (не более 1 кОм) и может достигать до 1,5–2 км.
Каждый приёмно-контрольный прибор имеет релейные выходы. Тактику работы любого релейного выхода можно запрограммировать, как и привязку срабатывания (от конкретного шлейфа или от группы шлейфов).
При организации охранной сигнализации можно применять следующие тактики работы:
«С2000-4» в автономном режиме используется преимущественно на небольших объектах, состоящих из двух-трёх смежных помещений (например, офисы, магазины, отдельные гаражные боксы). Также «С2000-4» удобно применять в случаях, когда на объектах функции постановки/снятия выполняются не одним пользователем, а группой лиц («С2000-4» поддерживает до 4096 ключей пользователей). При этом они могут управлять шлейфами сигнализации независимо друг от друга. Также существует возможность постановки и снятия сразу нескольких шлейфов. Помимо этого, некоторые пользователи могут иметь ограниченные права: только взятие или только снятие, либо же ограничение может быть по времени (так называемые «временные окна»).
Блок имеет функцию автоматической постановки под охрану и снятия с охраны по расписанию, а также возможность задания для шлейфа параметра «общей зоны». При включении этого параметра взятие/снятие этого шлейфа полностью зависит от взятия/снятия связанных с ним шлейфов (если все связанные шлейфы взяты, то шлейф общей зоны будет переведён в состояние «взят»; если хотя бы один из связанных шлейфов снят с охраны, то шлейф общей зоны будет «снят»). С помощью этой функции удобно управлять взятием/снятием шлейфов в небольших офисах, когда у двух или трёх кабинетов имеется общая зона в виде холла, приёмной или коридора.
Блок имеет:
«Сигнал-10» в автономном режиме используется на небольших и средних объектах, например, в небольших торговых павильонах, складских и производственных помещениях. У прибора имеется удобная функция управления взятием/снятием шлейфов сигнализации посредством бесконтактных идентификаторов (поддерживается до 85 паролей пользователей). Полномочия каждого ключа можно гибко настроить — разрешить полноценное управление (взятие и снятие) одним или произвольной группой шлейфов, либо же разрешить только взятие или снятие.
Десять шлейфов сигнализации могут быть использованы для разделения объекта на несколько независимых пользователей.
С помощью десяти шлейфов сигнализации также можно разбить протяжённую охраняемую зону на несколько участков, обеспечив тем самым достаточную локализацию тревожного извещения при сработке извещателя. На корпусе прибора имеются индикаторы состояния шлейфов, и их можно использовать и как своеобразный блок индикации на небольшом посту охраны объекта.
Прибор имеет:
«Сигнал-20М» используется на малых и средних объектах. Например, для охраны гаражных боксов, складских помещений и т. п.. Управление шлейфами сигнализации и выходами производится непосредственно с клавиатуры, которая находится на корпусе прибора. В большинстве случаев эта процедура выполняется на организованном посту охраны. Доступ к функциям управления можно ограничивается при помощи PIN-кодов или ключей Touch Memory. Полномочия пользователей (каждого PIN-кода или ключа) можно гибко настроить – разрешить полноценное управление, или же разрешить только перевзятие на охрану. Любой пользователь может управлять произвольным количеством шлейфов, для каждого шлейфа полномочия взятия и снятия также можно настроить индивидуально. Аналогично реализовано управление выходами при помощи кнопок «Пуск» и «Стоп». Ручное управление будет происходить в соответствии с заданными в конфигурации прибора программами.
Двадцать шлейфов сигнализации прибора «Сигнал-20М» обеспечивают достаточную локализацию тревожного извещения на упомянутых объектах при сработке какого-либо охранного извещателя в шлейфе.
Прибор имеет:
Для организации неадресной охранной сигнализации также можно использовать устройство оконечное «УО-4С».
Данный прибор имеет четыре шлейфа сигнализации, три реле, а также GSM-модуль для передачи извещений по GSM-каналу. Прибор имеет возможность работы с двумя SIM картами разных операторов для их резервирования. Прибор поддерживает следующие способы передачи информации по GSM: SMS сообщения на мобильные телефоны пользователя или на ПЦН; телефонный вызов на определенный номер без передачи речевых сообщений; телефонный вызов с передачей речевых сообщений; протокол «Ademco Contact ID» в голосовом канале; протокол DC-09 в CSD или по GPRS.
Функция управления взятием/снятием реализуется посредством бесконтактных Proxy-карт или ключей Touch Memory (до 16 различных ключей) и с помощью отправки специальных SMS-сообщений с сотового телефона пользователя (в память прибора может быть занесено до пяти телефонов, с которых возможно управление через SMS-сообщения). Имеется возможность группового управления — взятия или снятия сразу нескольких связанных шлейфов.
«УО-4С» удобно использовать для охраны квартиры или загородного дома.
Устройство поддерживает следующие типы шлейфов:
Используется для подключения любых типов охранных извещателей (объёмных, поверхностных, потолочных, вибрационные, магнитоконтактных и т. д.) с питанием от отдельного источника. Переход охранного шлейфа в состояние «Тревога» происходит при выходе сопротивления шлейфа за пределы нормы, а также при резком изменении сопротивления более чем на 10% (защита шлейфа от саботажа).
ТревожныйДанный тип шлейфа не может быть снят с охраны. Используется для подключения любых типов охранных извещателей (объёмных, поверхностных, потолочных, вибрационных, магнитоконтактных и т. д.) с питанием от отдельного источника. Преимущественно данный тип шлейфа сигнализации используется для подключения нормально замкнутых и нормально разомкнутых тревожных извещателей (кнопок, педалей и др.), которые устанавливаются в скрытых местах (например, под крышкой стола). При нарушении тревожного шлейфа после заданной задержки формируется состояние «Тревога в тревожном ШС». Шлейф переходит в данное состояние при выходе сопротивления шлейфа за пределы нормы, а также при резком изменении сопротивления более чем на 10% (защита шлейфа от саботажа).
ВходДанный тип шлейфа используется в случае, если точка управления снятием с охраны находится внутри защищаемого помещения. В этом случае проход в защищаемое помещение (нарушение шлейфа сигнализации) будет произведён раньше, чем пользователь осуществит снятие с охраны. Поэтому требуется предусмотреть задержку перехода шлейфа в тревогу после его нарушения. Шлейф данного типа переходит в состояние «Тревога» через заданное в конфигурации прибора время на вход, если он не был снят с охраны в течение этого времени. Шлейф считается нарушенным при выходе сопротивления шлейфа за пределы нормы, а также при резком изменении сопротивления более чем на 10% (защита шлейфа от саботажа). Шлейф берётся под охрану и снимается с охраны с заданной задержкой, если управление происходит с помощью ключей Touch Memory, во всех остальных случаях (например, с помощью SMS или с ПЦН) взятие происходит без задержки.
УправлениеВ шлейф данного типа можно включать различные кнопки, с помощью которых осуществляется управление шлейфами сигнализации. Короткое замыкание шлейфа приводит к снятию связанных шлейфов, а обрыв — к взятию.
Для шлейфов сигнализации также можно настроить такие дополнительные параметры, как:
Устройство предоставляет возможность задания для шлейфа параметра «общей зоны». При включении этого параметра взятие/снятие этого шлейфа полностью зависит от взятия/снятия связанных с ним шлейфов (если все связанные шлейфы взяты, то шлейф общей зоны будет переведён в состояние «взят»; если хотя бы один из связанных шлейфов снят с охраны, то шлейф общей зоны будет «снят»). С помощью этой функции удобно управлять взятием/снятием шлейфов в небольших офисах, когда у двух или трёх кабинетов имеется общая зона в виде холла, приёмной или коридора.
Максимальная длина шлейфов сигнализации ограничена только сопротивлением проводов (не более 1 кОм) и может достигать до 1,5–2 км. Оконечное устройство имеет три реле, каждое из которых является свободно программируемым. При организации охранной сигнализации для реле можно применять следующие тактики работы:
Нередки случаи, когда на небольших объектах, для защиты которых хватает функционала описанных выше приемно-контрольных приборов в автономном режиме, возникает необходимость передачи извещений хозоргану или на ПЦН. При этом количества ШС одного устройства «УО-4С» может быть недостаточно. Решать подобные задачи можно средствами оконечных устройств «УО-4С» и «С2000-PGE исп.01», которые имеют возможность вычитывать события приемно-контрольных приборов по RS-485 интерфейсу в «Мастер-режиме» без помощи сетевого контроля и ретранслировать их по различным каналам связи.
Кроме того, «С2000-PGE исп.01» позволяет удаленно управлять взятием/снятием ШС приемно-контрольных приборов при помощи SMS-сообщений.
Наиболее оптимальным представляется вариант использования устройства «С2000-PGE исп.01», сочетающего в себе наибольший функционал и относительно невысокую стоимость. На рис. представлен пример организации системы охранной сигнализации на базе прибора «Сигнал-10» и устройства «С2000-PGE исп.01».
Для организации неадресной охранной сигнализации с общим или несколькими автономными постами охраны на больших объектах приёмно-контрольные приборы и другие устройства ИСО «Орион» целесообразно объединять в общую сеть с помощью RS-485 интерфейса и пульта управления — сетевого контроллера «С2000М»/«С2000М исп.02» (см. рис.). В качестве сетевого контроллера также может выступать компьютер с установленным на нём АРМ «Орион Про» или АРМ «Орион Х». Объединяя контроллеры под управлением пульта, мы переходим на «средний уровень» трёхуровневой модели (см. рис. ниже). В этом случае:
В этом случае:
При оснащении больших объектов охранной сигнализацией принимаются во внимание следующие особенности. Большие объекты могут быть территориально сосредоточенными, когда большая охраняемая площадь концентрируется в одном месте и территориально рассредоточенными, когда она формируется за счет совокупной охраны множества разнообразных зданий и сооружений. При этом архитектура объекта может быть разнообразной: в виде высотных зданий, протяженных малоэтажных и отдельных небольших строений.
Технические средства для каждой зоны охраны выбираются исходя из специфики объекта и функциональных возможностей приборов.
Например, приборы «С2000-4» можно эффективно применять на объектах, где требуется охранять некоторое количество небольших и распределённых помещений и управлять взятием и снятием с нескольких точек (гаражные боксы, торговые павильоны).
Приборы «Сигнал-10» целесообразно использовать на более крупных сосредоточенных объектах (например, охрана многоэтажного дома, где на каждом этаже устанавливается по одному «Сигналу-10», а управление производится с одной точки на этаже).
Приборы «Сигнал-20М» целесообразно применять на более рассредоточенных крупных объектах, где управление охранной сигнализацией осуществляется с нескольких точек, а информация о состоянии системы передаётся на общий пост охраны (например, производственные помещения на предприятиях). В случае, если на таких объектах не обязательно распределённое управление, то систему можно наращивать при использовании блока «Сигнал-20П». Его можно устанавливать в охраняемых объектах в специальных шкафах, либо убирать «под отделку», при этом всё управление, а также визуализация состояния охранной сигнализации осуществляется на центральном посту охраны или при помощи считывателей.
В общей сложности к одному пульту можно подключить до 127 приборов и устройств:
Как правило, адресные системы охранной сигнализации всегда используются совместно с сетевым контроллером (пультом или АРМом). Для построения адресной охранной сигнализации используются:
Также в адресную линию контроллера «С2000-КДЛ» можно включать адресные расширители «С2000-АР1» (адресная метка), «С2000-АР2» (2 ШС), «С2000-АР8» (8 ШС), к которым, в свою очередь, могут подключаться неадресные извещатели с питанием от отдельного источника.
Средствами радиорасширителей «С2000Р-АРР125» организуется подключение радиоканальных устройств серии «С2000Р» в двухпроводную линию связи.
Устройства серии «С2000Р»:
Контроллер «С2000-КДЛ-2И» различных исполнений функционально повторяет «С2000-КДЛ», но имеет важное преимущество – гальванический барьер между клеммами ДПЛС и клеммами электропитания, интерфейса RS-485 и считывателя. Данная гальваническая развязка позволит повысить надёжность и стабильность работы системы на объектах со сложной электромагнитной обстановкой. А также помогает исключить протекание выравнивающих токов (например, при ошибках монтажа), влияние электромагнитных помех или наводок от применяемого на объекте оборудования или в случае внешних воздействий природного характера (грозовых разрядов и т.д.).
Логика работы адресной системы такова. «С2000- КДЛ» опрашивает подключенные к нему адресные устройства. Когда извещатель формирует сигнал нарушения контролируемой зоны (например, размыкание магнитоконтактного извещателя), «С2000-КДЛ» передаёт сетевому контроллеру (пульту и/или АРМу) соответствующее событие («Тревога входа», «Тревога проникновения»).
На основе «С2000-КДЛ» и адресных извещателей, а также пульта и обычных неадресных приёмно-контрольных приборов можно построить комбинированную систему охранной сигнализации. Совместно с пультом «С2000М»/«С2000М исп.02» и «С2000-КДЛ» также можно применять:
В зависимости от типа подключаемых извещателей и для удобства управления процедурой постановки/снятия любому шлейфу этих приборов может быть присвоен один из типов:
Используется для подключения любых адресных охранных извещателей или адресных расширителей производства ЗАО НВП «Болид». Преимущественно используется для подключения извещателей, не имеющих датчика вскрытия корпуса или адресных расширителей («С2000-СМК», «С2000-СМК Эстет», «С2000-АР2», «С2000-АР8»). Переход зоны с типом шлейфа 4 в состояние «Тревога входа» происходит после передачи от извещателя соответствующего состояния в кодированном виде. Извещатель переходит тревожное состояние при изменении значения контролируемой величины (например, контактов геркона, инфракрасного поля или сопротивления шлейфа для адресных расширителей).
Тип 5. Охранный с распознаванием нарушения блокировочного контакта извещателя.Полностью аналогичен охранному, но имеет дополнительную функцию — контроль вскрытия корпуса извещателя. Это позволяет организовать защиту извещателей от саботажа. Например, в дневное время, когда шлейф снят с охраны, злоумышленник не сможет незаметно вскрыть корпус и повредить чувствительный элемент. То есть, когда извещатель снят с охраны, находится в состоянии «Взятие» или «Невзятие», при нарушении тампера вскрытия корпуса (или при размыкании контактов «Блокировка» для «С2000-АР1») извещателя или адресного расширителя будет сформировано состояние «Тревога взлома». При срабатывании датчика вскрытия корпуса, если шлейф находится на охране, зона перейдёт в состояние «Тревога проникновения». Данный тип входа применяется для: «С2000-СТ», «С2000-ИК», «С2000Р-ИК», «С2000-СТИК», «С2000-ПИК», «С2000-ПИК-СТ», «С2000-ШИК», «С2000-СМК», «С2000-СМК-Эстет», «С2000Р-СМК», «С2000В», «С2000-КТ», «С2000-АР2» и «С2000-АР8».
Тип 7. Охранный входной.Используется в случае, если точка управления снятием с охраны находится внутри защищаемого помещения. В этом случае проход в защищаемое помещение (нарушение шлейфа сигнализации) будет произведён раньше, чем пользователь осуществит снятие с охраны. Поэтому требуется предусмотреть задержку перехода шлейфа в тревогу после его нарушения.
Алгоритм работы данного шлейфа практически аналогичен шлейфу типа 5. Только переход в состояние «Тревога проникновения» происходит после истечения «Времени задержки перехода в тревогу», если не было произведено взятия или снятия шлейфа. В шлейф данного типа включаются извещатели «С2000-ИК», «С2000Р-ИК», «С2000-СТИК», «С2000-ПИК-СТ», «С2000-ШИК», «С2000-ПИК», «С2000-СМК» и «С2000-СМК Эстет», «С2000Р-СМК» адресные расширители «С2000-АР1», «С2000-АР2», «С2000-АР8».
Тип 11. Тревожный.Данный тип шлейфа сигнализации используется для подключения тревожных кнопок, которые устанавливаются в скрытых местах (например, под крышкой стола).
В шлейф данного типа включаются адресная тревожная кнопка «С2000-КТ», адресные расширители с включенными в их шлейфы тревожными извещателями (кнопками, педалями и др.), а также можно включать адресные магнитоконтактные извещатели «С2000-СМК», «С2000-СМК Эстет», «С2000Р-СМК». При нарушении извещателя зона переходит в состояние «Тихая тревога». Состояние шлейфа «Тихая тревога» отображается только на внутренних световых индикаторах приборов и вызывает включение реле, работающего только по тактикам управления «ПЦН» или «Старая ПЦН». Реле, работающие по другим программам, своего состояния не меняют, как и внутренний звуковой сигнализатор прибора.
Для каждого шлейфа, помимо типа, можно настроить такие дополнительные параметры, как:
Длина двухпроводной линии связи — не более 700 м при сечении жил проводов 0,75 мм2 (диаметр жил не менее 0,9 мм) в режиме максимальной нагрузки в конце линии. Адресная линия контроллера «С2000-КДЛ» может быть различной топологии — радиальной, кольцевой или с ответвлениями.
Для повышения надежности работы системы применяются блоки разветвительно-изолирующие «БРИЗ». Они предназначены для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.
Одним из главных критериев построения охранной сигнализации с помощью адресной системы является задача определения места проникновения нарушителя с точностью до места установки сработавшего извещателя, так как в адресной системе каждый извещатель имеет уникальный адрес. Осуществлять управление такой системой можно как с пульта, так и с помощью бесконтактных идентификаторов или бесконтактных Proxy-карт со считывателя, подключенного к контроллеру двухпроводной линии «С2000-КДЛ». При использовании функции управления взятием/снятием со считывателя в память «С2000-КДЛ» можно занести до 512 кодов ключей пользователей. К контроллеру можно подключать любые считыватели ключей Touch Memory или бесконтактных Proxy-карт, имеющие на выходе интерфейс Touch Memory (например, «Считыватель-2», «С2000-Proxy», «Proxy-2A», «Proxy-3A» и т.д.).
Также при использовании адресной системы нет необходимости подводить отдельно питание к каждому извещателю, так как они питаются непосредственно от двухпроводной линии связи.
На приборе имеются функциональные индикаторы работы и состояния линий связи (RS-485 и ДПЛС).
В качестве сетевого контроллера в такой системе используется пульт и/или компьютер с установленным на нём АРМ «Орион Про».
При использовании пультов «С2000М»/«С2000М исп.02» вер.3.03 и выше становится доступен режим управления «под принуждением» Любому цифровому код или электронному идентификатору в конфигураци пульта «С2000М»/«С2000М исп.02» может быть назначен признак «код принуждения». При его предъявлении управление произойдет в соответствии с обычной логикой и индикацией. Однако, на пост охраны или ПЦО будет передана тревога нападения.
Радиоканальное расширение адресной системы охранной сигнализацииТак же, как и в случае с пожарной сигнализацией, радиоканальное расширение адресной системы применяется для тех помещений объекта, где прокладка проводных линий по тем или иным причинам невозможна. Например, при оборудовании исторических памятников, помещений с уже завершенной дорогостоящей отделкой и т.п. Монтаж радиоканальной сигнализации требует значительно меньших затрат из-за отсутствия проводов. С другой стороны, стоимость самих радиоканальных устройств выше их проводных аналогов, а процедура пуско-наладки системы может быть более трудоемкой из-за невозможности точного расчета помеховой обстановки на объекте и нелинейной зависимости уровня сигнала в радиоканале от параметров несущих конструкций. Стоимость владения радиоканальной системой также будет выше проводной за счет необходимости регулярной замены элементов питания.
Радиорасширитель «С2000Р-АРР125» обеспечивает постоянный контроль наличия связи с подключёнными к нему 125 радиоустройствами серии «С2000Р» и контроль состояния их источников питания (см. рис.). Радиоканальные устройства осуществляют автоматический контроль работоспособности радиоканала, и в случае его высокой зашумленности автоматически переходят на резервный канал связи.
Диапазоны рабочих частот радиоканальной системы: 868.0—868.2 МГц, 868.7—869.2 МГц. Излучаемая мощность в режиме передачи не превышает 10 мВт.
Максимальная дальность действия радиосвязи на открытой местности около 1200 м (дальность действия при установке радиосистемы в помещениях зависит от количества и материала стен и перекрытий на пути радиосигнала).
При необходимости совместно с «С2000Р-АРР125» можно применять ретрансляторы «С2000Р-РР». Цепь последовательной ретрансляции может включать до 8 ретрансляторов, что позволяет увеличить радиус покрытия до 8 раз по сравнению с одиночным радиорасширителем.
Система использует 4 радиочастотных канала. При этом на каждом канале в зоне радиовидимости могут работать до 3 «С2000Р-АРР125».
«С2000Р-АРР125» подключается непосредственно к ДПЛС контроллера «С2000-КДЛ» и занимает в ней один адрес. При этом каждое радиоустройство также будет занимать в адресном пространстве «С2000-КДЛ» один или два адреса в зависимости от выбранного режима работы.
Алгоритмы работы радиоустройств описаны выше в разделе, посвящённом типам входов «С2000-КДЛ».
Комбинированная система подразумевает под собой совместное использование неадресной и адресной технологий. Реализуется это применением адресных расширителей совместно с контроллерами «С2000-КДЛ». К адресным расширителям, в свою очередь, подключаются неадресные извещатели. При таком подключении можно сделать неадресный извещатель адресным (подключив один извещатель к одному шлейфу адресного расширителя). Адресные метки («С2000-АР1») разработаны специально для этого таким образом, что устанавливаются непосредственно внутри корпуса извещателя (в таком случае можно контролировать и зону охраны, и зону вскрытия корпуса этого извещателя одновременно). Также одновременно с «С2000-КДЛ» к пульту в этом случае могут подключаться приёмно-контрольные приборы и блоки (например, «С2000-4»).
Вариант с использованием только адресных расширителей удешевляет стоимость проекта в сравнении с вариантом использования только адресных извещателей (или в комбинации с приёмно-контрольными приборами). Однако в этом случае необходимо предусмотреть отдельное питание неадресных извещателей. Одновременно с этим, при использовании адресных расширителей рекомендуется ограничивать длину шлейфов для обеспечения лучшей помехоустойчивости.
Второй вариант организации (при использовании ППКОП) позволяет в случае необходимости протягивать более длинные шлейфы сигнализации (т.к. длина ШС ограничивается сопротивлением соединительных проводов), не запитывать извещатели отдельно, а также использовать релейные выходы ППКОП как системные. То есть данные выходы могут управлять исполнительными устройствами при сработке адресных устройств (или извещателей, подключенных к адресным устройствам). Также увеличивается количество точек управления взятием/снятием со считывателей.
Адресную и комбинированную систему охранной сигнализации целесообразно использовать на средних и крупных объектах. Например, охрана павильонов торговых центров, офисов с достаточно большим числом кабинетов и т. п.
В качестве сетевого контроллера в такой системе используется пульт и/или компьютер с установленным на нём АРМ «Орион Про». Пример такой системы приведён на рис.
Для построения систем защиты периметра на базе ИСО «Орион» используется контроллер «С2000-Периметр», а также периметральные извещатели ведущих российских производителей. «С2000-Периметр» фактически является преобразователем протоколов различных извещателей в протокол системы «Орион».
В настоящее время проведены работы по интеграции:
Контроллер «С2000-Периметр» передает в систему «Орион» все извещения о тревогах и неисправностях извещателей. Эти события могут отображаться на пульте «С2000М»/«С2000М исп.02», светодиодных блоках индикации «С2000-БИ» и «С2000-БКИ», а также на графических планах помещений АРМ «Орион Про», транслироваться на ПЦО по трем каналам связи (Интернету, GSM, ГТС). Пользователи при соответствующих настройках получат возможность управлять взятием/снятием с охраны средств обнаружения с любого считывателя или клавиатуры системы. По факту сработки извещателей сетевой контроллер системы «Орион» сможет посылать команды управления различным исполнительным устройствам, в том числе включать прожектора охранного освещения и звуковые оповещатели.
Функционал комплекса дополняется видеосистемой «Орион Про». Глубокая интеграция позволяет не только автоматизировать переключение поворотной камеры с одной точки наблюдения на другую при фиксации фактов нарушения периметра, но и связывать события сигнализации с записями видеоархива для удобства дальнейшего «разбора полетов».
Благодаря связи на уровне протоколов обмена достигается значительная оптимизация линий связи. Десятки (в зависимости от протокола обмена) различных средств обнаружения объединяются всего одной парой проводов (RS-485 интерфейсом). Нет необходимости протягивать отдельные пары для сигналов о тревоге и неисправности к каждому извещателю.
Кроме того, контроллер позволяет управлять по RS-485 интерфейсу прожекторами «Фосфор» (ТМ «FORTEZA»). Реализована функция их включения с определенной яркостью с шагом в 10%.
Однако главным преимуществом комплексного решения можно назвать возможность в реальном времени проводить тонкую настройку средств обнаружения в реальном времени (см. раздел «Дополнительные возможности ОС при использовании программного обеспечения»).
В некоторых случаях при построении охранной сиг¬нализации используются персональные компьютеры с установленным на нём специализированным про¬граммным обеспечением. Программное обеспечение может выполнять различные функции: от обычного рабочего места для мониторинга системы охраны и ведения журнала событий до организации поста управления с возможностью администрирования си¬стемы, а также построения различных отчётов. Это так называемые автоматизированные рабочие места (АРМы). Для организации автоматизированных рабо¬чих мест в ИСО «Орион» может использоваться сле¬дующее программное обеспечение АРМ «Орион ПРО», АРМ «Орион Х» и АРМ «С3000». Включение АРМов в систему перево¬дит её на верхний уровень трёхуровневой модели.
Программное обеспечение UProg позволяет осуществлять настройку конфигурационных параметров приёмно-контрольных приборов (тип шлейфа, тактику работы реле, различные дополнительные параметры шлейфов — задержки взятия на охрану, автоперевзятия и т.п.)

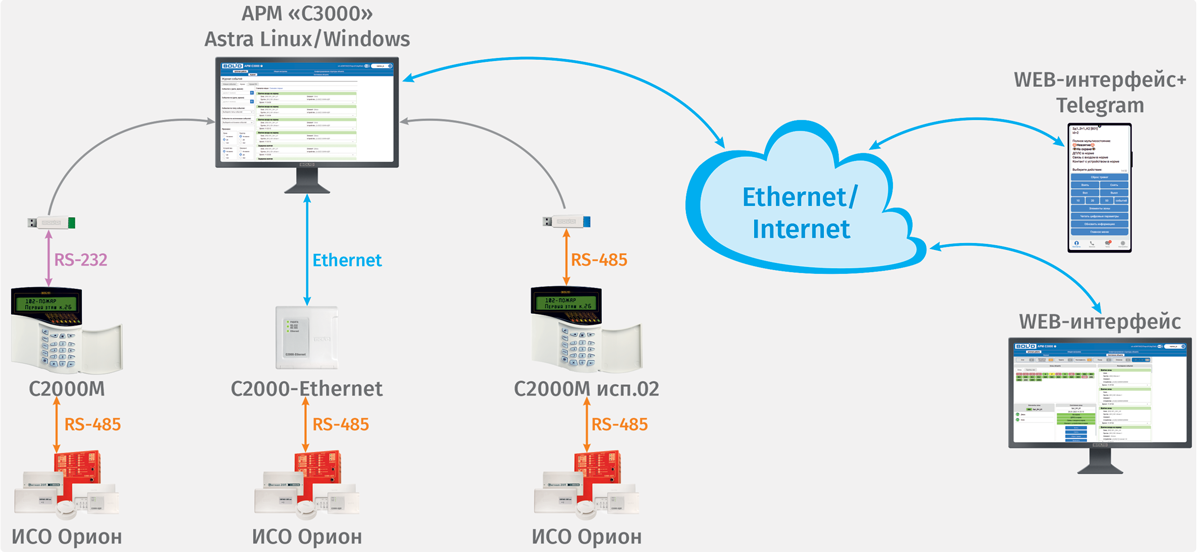

Кроссплатформенный АРМ «С3000» предназначен для малых объектов. При его использовании один из ПК в локальной сети предприятия задействуется для размещения БД и модуля опроса приборов. Пользовательские рабочие места реализованы на базе web-интерфейса. Т.е. для них могут использоваться любые ПК с любыми ОС или мобильные устройства с браузерами, подключенные к той же локальной сети, без установки на них специального ПО. АРМ «С3000» обеспечивает:
АРМ «С3000» может поставляться в предустановленном виде на миниПК под управлением ОС Linux. Такое законченное решение называется «С3000-Web».
АРМ «Орион Х» может работать под управлением отечественных ОС семейства Linux. Его функционал близок к АРМ «Орион Про», но без возможностей полноценной работы по сети и интеграции с видеонаблюдением.
ПК с АРМ «Орион ПРО» могут применяться в ОС в качестве сетевого контроллера и позволяют реализовать следующие функции:
Закрепление задач охранной сигнализации за программными модулями АРМ «Орион Про» изображено на рис.
Стоит отметить, что физически приборы соединяются с тем компьютером системы, на котором установлена «Оперативная задача Орион Про». Схема подключения приборов изображена на структурной схеме ИСО «Орион». Также на структурной схеме приведено количество рабочих мест, которые могут быть задействованы в системе (программные модули АРМ). Программные модули можно устанавливать на компьютеры как угодно - каждый модуль на отдельном компьютере, комбинация каких-либо модулей на компьютере, либо установка всех модулей на один компьютер.
Компания «Болид» осуществляет поставку готовых серверов и удаленных рабочих мест с предустановленным ПО АРМ «Орион Про» для систем охранной сигнализации. Характеристики серверов и ПК подобраны для оптимальной работы с различными конфигурациями системы. После сборки все сервера проходят нагрузочное тестирование. На сервера устанавливаются модули: «Сервер», «Оперативная задача» исп.127, 512, 1024 «Администратор базы данных» и «Генератор отчетов». В зависимости от количества подключаемых устройств и типа корпуса сервера имеют следующие обозначения:
ПК для удаленных рабочих мест называются «УРМ – Орион исп.01». На них предустанавливаются: «Монитор», «Администратор базы данных», «Генератор отчетов». Актуальная линейка поставляемых готовых серверов и УРМ представлена на сайте bolid.ru.
Все приборы, предназначенные для охранной сигнализации в ИСО «Орион», питаются от низковольтных источников напряжения постоянного тока. Большинство приборов адаптированы к широкому диапазону напряжения питания – от 10,2 до 28,4 В, что позволяет применять источники с номинальным выходным напряжением 12 В, или 24 В. Особое место в системе охранной сигнализации может занимать персональный компьютер с АРМ дежурного оператора. Он, как правило, питается от сети переменного тока и его электроснабжение обеспечивается источниками типа UPS. Распределенное размещение оборудования по большому объекту, которое легко реализуется в ИСО «Орион», требует обеспечения питания приборов в местах их установки. С учетом широкого диапазона напряжений питания можно, при необходимости, размещать источники питания с выходным напряжением 48 В, например РИП-48 исп.01 (РИП-48-4/17М3-Р-RS), на удалении от приборов-потребителей, даже с учетом значительного падения напряжения на проводах. Однако наиболее удобным в этом плане представляется обеспечение питания в адресной системе охранной сигнализации на основе контроллера «С2000-КДЛ» (см. рис.).
В данном случае от источника питаются только пульт «С2000M», контроллер «С2000-КДЛ» и релейный модуль «С2000-СП2 исп.02» (в случае использования световых и звуковых оповещателей). При этом адресные приборы, подключенные к сигнальной двухпроводной линии связи контроллера «С2000-КДЛ», будут получать питание по этой линии. Если рассматривать случай радиорасширения адресной системы, то радиоканальные извещатели имеют автономные источники питания (см. рис.). Среднее время работы извещателей от источника - 5 лет. Релейные модули «С2000Р-РМ» и «С2000Р-РМ исп.01» питаются от внешних источников и имеют резервные автономные источники питания. Время работы от резервных источников – 3 года и 2 месяца соответственно. «С2000-АРР32» может питаться, как от внешнего источника (9 —28 В), так и от ДПЛС. Из-за высокого токопотребления устройства в большинстве случаев рекомендуется применять первую схему питания.
В зависимости от размера объекта, для электропитания системы охранной сигнализации может потребоваться от одного ИЭ до нескольких десятков источников питания. При выборе схемы электропитания для распределенных по территории объектов есть несколько вариантов. В первом случае используется большое количество маломощных источников питания, во втором случае используется меньшее количество более мощных источников питания, при этом оптимизированы расходы на кабель. Для решения этой задачи имеется широкая номенклатура источников питания для охранной сигнализации с разным выходным напряжением и током нагрузки: РИП-12 исп.01( РИП-12-3/17М1), РИП-12 исп.02 (РИП-12-2/7М1), РИП-12 исп.03 (РИП-12-1/7М2), РИП-12 исп.04 (РИП-12-2/7М2), РИП-12 исп.05 (РИП-12-8/17М1), РИП-12 исп.11 (РИП-12-1/7П2), РИП-12 исп.18 (РИП-12-3/17П1), РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.02 (РИП-24-1/7М4), РИП-24 исп.04 (РИП-24-1/4М2).
Как правило, все устройства и приборы, входящие в состав охранной сигнализации, принято относить к первой категории электроприемников. Значит, при установке охранной сигнализации необходимо реализовать систему бесперебойного электропитания. Если на объекте имеются два независимых ввода высоковольтного питания, или возможность использовать дизель-генератор, то можно разработать и применить схему автоматического ввода резерва (АВР). При отсутствии такой возможности бесперебойное питание вынужденно компенсируется резервированным электропитанием с использованием источников со встроенным или внешним низковольтным аккумулятором. В соответствии с РД 78.143-92 емкость аккумулятора подбирается из расчета вычисленного тока потребления всех (или группы) устройств охранной сигнализации с учетом обеспечения их работы на резервном питании в течение суток в дежурном режиме и в течение трех часов — в режиме тревоги.
Для увеличения времени работы РИП в резервном режиме к РИП-12 исп.01, РИП-12 исп.05, РИП-12 исп.18, РИП-24 исп.01 можно подключить дополнительные аккумуляторы (2 шт.) емкостью 17 А.ч, устанавливаемые в Бокс-12 исп.01 (Бокс-12/34М5-Р) или Бокс-24 исп.01 (Бокс-24/17М5-Р). Данные устройства представлены в металлическом корпусе. БОКС имеют элементы защиты от перегрузок по току, от переполюсовки и переразряда аккумуляторов. Передача информации в РИП о состоянии каждой из АБ, установленных в БОКС осуществляется с помощью раздельных выходов «открытый коллектор». На некоторых объектах, где предъявляются особые требования к надежности работы охранной сигнализации, может потребоваться постоянный мониторинг параметров электропитания этой системы. Эти задачи можно решить, если вместо вышеперечисленых РИП применить РИП-12 / РИП-24 с интерефейсом RS-485: РИП-12 исп.50 (РИП-12-3/17М1-Р-RS), РИП-12 исп.51 (РИП-12-3/17П1-P-RS), РИП-12 исп.54 (РИП-12-2/7П2-Р-RS), РИП-12 исп.56 (РИП-12-6/80М3- P-RS), РИП-24 исп.50 (РИП-24-2/7М4-Р-RS), РИП-24 исп.51 (РИП-24-2/7П1-P-RS), РИП-24 исп.56 (РИП-24- 4/40М3-P-RS), РИП-24 исп.57 (РИП-24-8/40М3-P-RS), РИП-48 исп.01 (РИП-48-4/17М3-Р-RS), которые в процессе работы (постоянно) проводят измерения напряжения в сети, напряжения на аккумуляторе, выходного напряжения и выходного тока, измерение емкости АКБ и передают измеренные значения (по запросу) на пульт С2000M или АРМ «Орион Про». При использовании данных источников питания, используя интерфейс RS-485, на пульте С2000M или компьютере с АРМ «Орион Про» можно получить сообщения: «Авария сети» (сетевое напряжение питания ниже 150 В или выше 250 В), «Перегрузка источника питания» (выходной ток РИП более 3,5 А), «Неисправность ЗУ» (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах), «Неисправность источника питания» (при выходном напряжении ниже 10 В или выше 14,5 В), «Неисправность батареи» (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого), «Тревога взлома» (корпус РИП открыт), «Отключение выходного напряжения». РИП имеют световую индикацию и звуковую сигнализацию событий.
Все источники питания Болид импульсные и имеют микропроцессорное управление.
Обычно сетевое электроснабжение охранной сигнализации осуществляется от щита дежурного освещения с любой свободной группы контактов. При его отсутствии монтируется отдельный щит электропитания. Такой щит принято устанавливать в помещении поста охраны, или вне охраняемого помещения, в запираемом и контролируемом на открывание металлическом шкафу. Упростить эту задачу может применение ШПС-12 или ШПС-24 различных исполнений — конструктивного шкафа, в котором можно разместить до 10 приборов ИСО «Орион» типа «С2000-КДЛ», «С2000-4» и др., с корпусами для монтажа на DIN-рейку.
На промышленных объектах возможны периодические (день-ночь) колебания напряжения от 160 до 260 В с кратковременными повышениями до 300 В.
Еще большей угрозой являются перенапряжения, возникающие при грозовых разрядах. Это может стать причиной выхода из строя оборудования на охраняемом объекте. При проектировании схемы электропитания целесообразно придерживаться следующих рекомендаций:
Должны быть учтены требования ГОСТ Р 50571:
Для выбора типа резервированного источника питания серии РИП можно воспользоваться программной «Ваттметр ИСО Орион», которая позволяет подобрать необходимый источник, исходя из заданных параметров системы. Данную программу можно скачать на сайте bolid.ru.
