АРМ ПЦО «Эгида-3»

АРМ ПЦО «Эгида-3»
АРМ ПЦО «Эгида-3»
Программный комплекс АРМ ПЦО «Эгида-3» предназначен для обеспечения автоматизированного мониторинга и управления объектами охраны рабочего места дежурного пунктов централизованной охраны.

Применяется в системах:
Централизованная охрана

Комплекс пультовой охраны «Эгида-3» призван помочь охранным предприятиям в построении автоматизированных пультов централизованной охраны. Комплекс может быть развернут там, где есть покрытие сотовой сети или возможность использовать проводные линии связи (телефонная линия, компьютерная сеть, оптические линии связи), а также радиоканал дальнего радиуса действия или спутниковую связь. «Эгида-3» строится на базе программного обеспечения и набора центрального и периферийного оборудования. Комплекс наиболее эффективен для охраны объектов, оборудованных приборами интегрированной системы охраны «Орион».

АРМ ПЦО «Эгида» - современный программный продукт, предназначенный для автоматизации пультовой охраны и организации взаимодействия с мобильными группами быстрого реагирования и мобильными приложениями. Поддерживает интеграцию с различными системами передачи извещений по проводным и беспроводным каналам связи.

Эгида может быть развёрнута там, где в том числе есть необходимость создания единого диспетчерского центра для наблюдения за состояниями объектов, оснащёнными АРМ «Орион Про».

Особенности программного обеспечения АРМ ПЦО «Эгида»:

  • Развитая логика и автоматизация
    Автоматизированный контроль состояния объектов охраны, возможность автоматического оповещения абонентов по SMS и электронной почте, смена индикации состояний объектов в графических модулях по поступающим событиям (мультисостояния), построение маршрутов передвижения групп быстрого реагирования (ГБР), резервирование протокола событий, контроль графиков охраны и срока действия договоров на охрану.
  • Удобство и простота работы и настройки
    Графическое представление оборудования и объектов охраны в виде древовидной структуры, гибкая настройка рабочего места оператора, запуск всех модулей из единой оболочки с возможностью смены рабочих мест, импорт конфигурации сетевых контроллеров, мастер настроек и привязок, автоматизированное создание объектов охраны на основе аппаратного дерева разделов, система подсказок, настраиваемый интерфейс карточки объектов, возможность работы с несколькими мониторами, использование интерактивных элементов для отображения состояний объектов, разделов, зон, приборов и др.
  • Надёжность и информативность
    Использование системы шифрованных протоколов обмена и передачи событий, резервирование маршрутов и каналов связи. Смена оператора без выгрузки оболочки, система паролей для доступа к менеджеру конфигураций и конфигуратору БД. Определение подмены приборов, контроль каналов связи с устройствами, система логирования опроса, контроль бодрствования персонала. Точность передачи данных до элемента (входа/выхода, считывателя, прибора), отображение мультисостояний каждого элемента в рабочем месте.
  • Модульность и современная архитектура ПО
    Невысокие системные требования, совместимость с различными версиями ОС Windows® (Windows Server 2008-2019, Windows 7-11), возможность подключения объектов, оснащённых приборами сторонних производителей, модульная архитектура и сетевое разделение рабочих мест операторов и администраторов, наличие мобильных приложениий на платформе Android и iOS, собственная видеоподсистема для работы с IP-камерами.
  • Непрерывная поддержка продукта
    Регулярные обновления на сайте компании, техническая поддержка клиентов, постоянная интеграция новых аппаратных решений, увеличение функциональности и производительности от версии к версии..
Рабочее место оператора

Рабочее место оператора

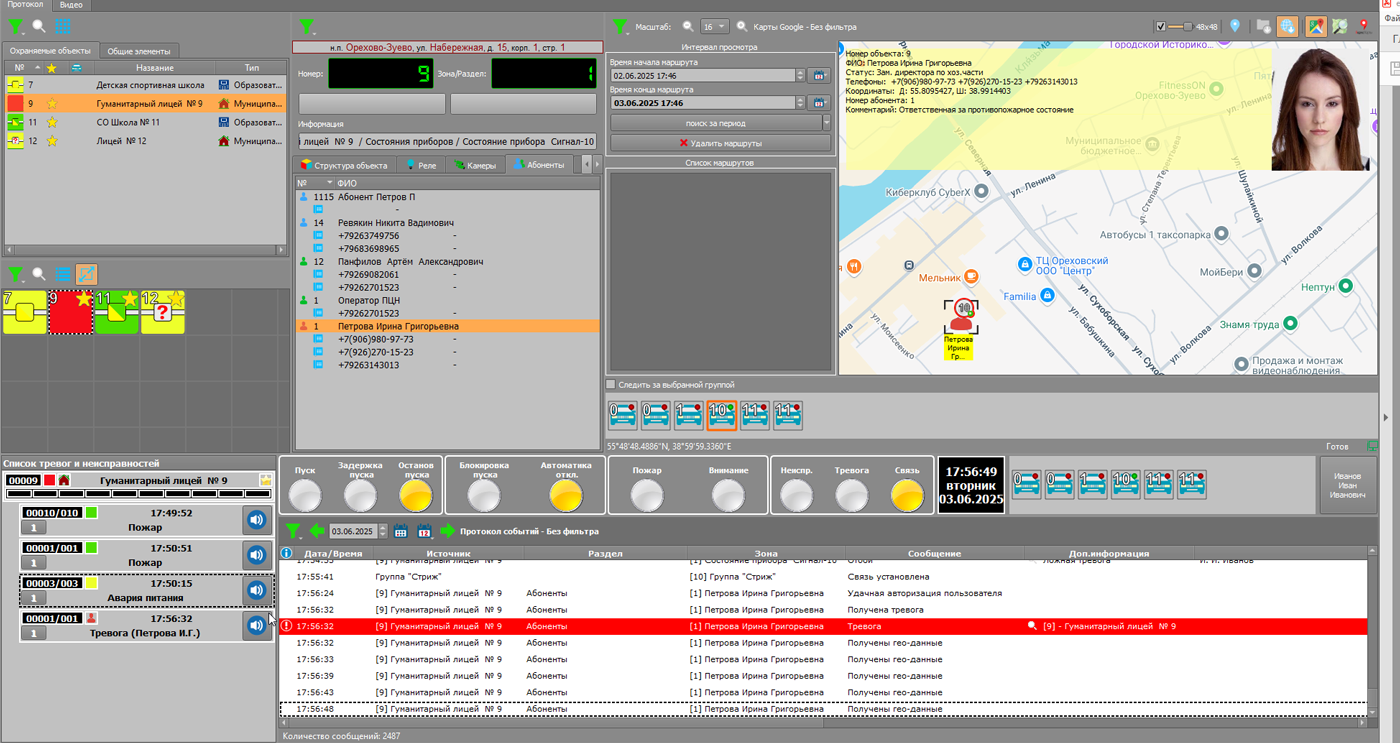

Пример компоновки модулей рабочего места оператора

Пример компоновки модулей рабочего места оператора


Основные задачи и возможности:

  • Создание и ведение информационной графической базы данных по объектам, абонентам и техническим средствам охраны.
  • Поддержка стандартизированных защищённых протоколов Ademco Contact ID, SIA DC-09, SMS Эгида-3, RRT, LARS, RRT+, SurGard , Альтоника и собственных протоколов «Орион», «Орион Про» и «Орион2».
  • Поддержка радиоканальных, проводных и GSM-каналов связи на базе приборов собственной разработки и сторонних производителей.
  • Интеграция с различным оборудованием сторонних производителей (Альтоника, Ademco, KP Electronic, Interlogix, EBS, Navigard, Gemalto, Телемак, RRT, IRZ, Teleofis и др.).
  • Собственная видеоподсистема для работы с сетевыми камерами через FTP или при прямом подключении по RTSP с применением технологии поиска камер Onvif.
  • Создание удалённых рабочих мест мониторинга и серверов с подключенным оборудованием для организации сетевого режима работы и удалённого администрирования.
  • Обеспечение совместной работы удалённых мест мониторинга с единой БД MS SQL 2008-2019.
  • Возможность импорта-экспорта оборудования других удалённых мест для создания единого информационного пространства в рамках одной подсети рабочих мест.
  • Интеграция со всеми оконечными устройствами компании «Болид»: УО-4С исп.02, С2000-PGE, С2000-PGE исп.01, Сигнал-GSM-P.
  • Автоматизированный контроль за состоянием охраняемых объектов с учетом режимов охраны (времени на вход, графика охраны по дням недели, праздничных дней, долговременной охраны) и типов шлейфов (зон).
  • Автоматизированное уведомление абонентов о состоянии объекта путём передачи SMS-сообщений по сети сотовой связи GSM, уведомлений по электронной почте и через приложение Личный кабинет..
  • Автоматизированный приём и обслуживание заявок на взятие/снятие неавтоматизированных СПИ путем передачи SMS-сообщений по сети сотовой связи GSM.
  • Управление постановкой/снятием с охраны объектов оператором ПЦО по локальной сети и GSM.
  • Управление релейными выходами с рабочего места операторами ПЦО по локальной сети и GSM.
  • Запрос состояния разделов и зон (для УО-4С исп.02 и протоколов Орион/Орион Про).
  • Запрос показаний температуры, влажности, запылённости, токов, напряжений и других значений АЦП при работе с протоколами «Орион», «Орион Про» и «Орион2».
  • Поддержка сетевых камер и регистраторов Bolid. Управление постановкой и снятием камер с охраны, управление записью камер, собственный видеоплеер и видеоархив, получение тревожных записей с камер, подключение сетевых камер по Onvif.
  • Отображение мультисостояний объектов охраны, охраняемых зон, реле, приборов и разделов в любой момент времени на рабочих местах операторов согласно ГОСТ Р 53325-2012 и ГОСТ 34701-2020.
  • Разделение функций контроля оконечных устройств (шлейфов, зон) и состояния приборов сигнализации (зоны состояния приборов).
  • Просмотр состояния всех объектов охраны и логических элементов на интерактивной карте.
  • Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон.
  • Графическое систематизированное представление БД (аппаратного дерева и дерева охраняемых объектов).
  • Гибкая настройка прав операторов и администраторов.
  • Окна времени и графики охраны.
  • Отдельный модуль отчётов.
  • Настраиваемый интерфейс рабочего места и система прав операторов на сброс тревог и неисправностей.
  • Приложение «Личный кабинет» для абонентов с возможностью просмотра состояния объектов охраны и ленты событий, получения уведомления при инцидентах, отображения сработок на интерактивном поэтажном плане.
  • Приложение «Тревожная кнопка»; с возможностью передачи тревожного вызова и GPS координат местонахождения абонента на ПЦН для определения местонахождения абонента в момент вызова на плане местности.
  • Передача вызовов мобильным группам на мобильные устройства, автоматизированный контроль за действиями групп быстрого реагирования через отдельное приложение на платформе Android.
  • Возможность отслеживания перемещения мобильных групп на ситуационной карте с отображением объектов охраны и оперативной оценки обстановки доступности автомобиля группы к тому или иному объекту или абоненту при вызове по тревожной кнопке.
  • Просмотр треков движения автомобилей мобильных групп как во время тревожных вызовов, так и во время дежурства с возможностью сохранения файлов треков.
Менеджер конфигурации. Иерархия приборов объекта охраны с настройками

Менеджер конфигурации. Иерархия приборов объекта охраны с настройками


Приёмное оборудование, поддерживаемое АРМ ПЦО «Эгида»:

  • Пультовое устройство УОП-3 GSM.
  • GSM-модемы промышленного исполнения (Siemens/Cinterion, IRZ, Teleofis и др.).
  • Пультовые приборы радиоканальных систем передачи извещений компании Альтоника-СБ (RS-201PN, RS-202PN, приёмники RS-201RD, RS-202BSm системы Lonta, прибор пультовой «БазАльт-8016«).
  • GSM-приёмник NV DG 2010 (Navigard).
  • Универсальные приёмные устройства сторонних производителей, поддерживающие передачу данных в «Эгиду« в протоколах Ademco CID, SurGard, SIA DС-09.

Передающее оборудование и оконечные устройства, поддерживаемые АРМ ПЦО «Эгида»:

  • Приборы передачи извещений УО-4С исп.02, С2000-PGE и С2000-PGE исп.01, C2000-ИТ.
  • Прибор передачи извещений Сигнал-GSM-Р, Сигнал-GSM-Р исп.01.
  • Приборы передачи извещений Антей AS006H «Соловей».
  • Передатчики радиоканальных систем передачи извещений компании Альтоника-СБ (RS-201TP, RS-201TP8, RS-201TF, RS-202TF, RS-202TX8, RS-202X8 системы Lonta, БазАльт-280, БазАльт-550 и др.).
  • Приборы и панели с поддержкой SurGard и Ademco Contact ID, SIA DС09.
  • Коммуникатор NV241 (Navigard).


Видеоподсистема

Служит для визуального наблюдения за охраняемым объектом с помощью видеокамер, работающих по каналам Ethernet и Internet, записи видеоизображений с камер при сработке детекторов камер, или связанных с камерами элементов охраны (зон, реле, приборов), непрерывной кольцевой записи видео, хранения записей в видеоархиве и их последующего воспроизведения.

Настройки видеоархива в менеджере конфигурации

Настройки видеоархива в менеджере конфигурации

Настройки ip-камер в менеджере конфигурации

Настройки видеоархива и ip-камер в менеджере конфигурации


Возможности модуля:

  • Получение видеоизображения в реальном времени с сетевых камер при подключении по протоколу RTSP;.
  • Запись с камер при получении тревожных извещений от инициаторов записи (привязанных зон, реле, точек доступа, зон состояния приборов);.
  • Возможность непрерывной кольцевой записи видео;.
  • Получение тревожных записей с камер на FTP-сервер «Эгида»;.
  • Поиск камер по технологии Onvif;.
  • Поддержка видеокамер и видеорегистраторов Bolid.
  • Гибкая настройка окна видеомониторинга в менеджере конфигурации;.
  • Собственный плеер для просмотра видеозаписей;.
  • Постановка и снятие камер с охраны вручную или автоматически согласно расписанию для FTP камер и для общих IP-камер;.
  • Возможность пуска и останова записи с камер по расписаниям и по команде оператора из рабочего места;.
  • Возможность записи с камер по тревоге привязанной зоны, реле, прибора;.
  • Управление размером видеоархива по каждой камере;.
  • Оповещение оператора при появлении тревоги по камере в графических модулях рабочего места..

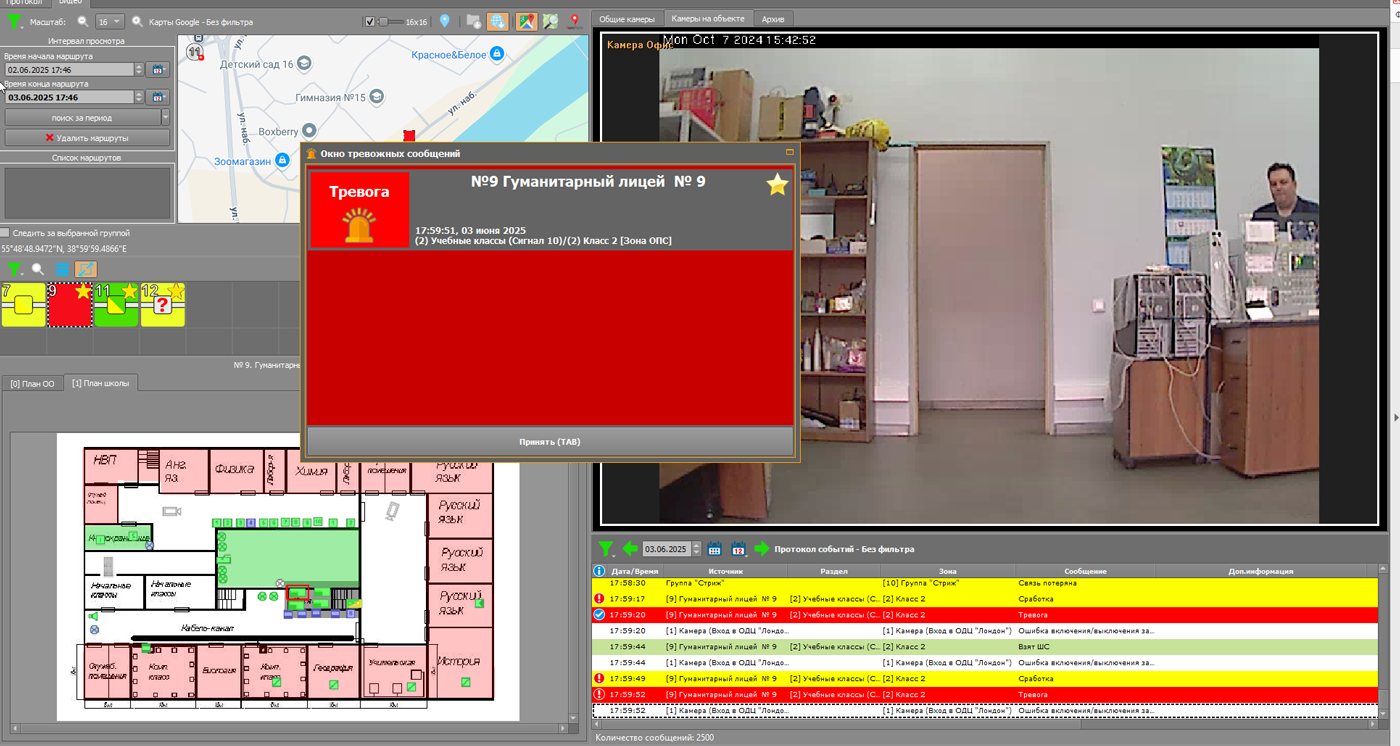

Пример окна видеомониторинга рабочего места оператора

Пример окна видеомониторинга рабочего места оператора


Мобильное приложение АРМ «ГБР»

андроид

Приложение АРМ «ГБР» предназначено для обмена информацией между оператором ПЦО «Эгида-3» и группами быстрого реагирования, пожарными расчётами, бригадами аварийных служб и др. На мобильное устройство группа получает информацию о вызове по типу тревоги, подробную характеристику объекта и его местонахождение. Группа ведёт отчётность по своим действиям через мобильное приложение, а оператор ПЦО получает отчёты по этим действиям. Также устройство с АРМ «ГБР« может выступать в качестве оборудования регистрации GPS-сигнала для отслеживания местонахождения группы на ситуационной карте ПЦО.

Приложение доступно для бесплатного скачивания в магазине приложений RuStore

Предоставляется бесплатно

Возможности модуля:

  • Освобождение оператора от необходимости голосового вызова мобильной группы, в результате чего сокращается время на передачу информации.
  • Сокращение времени реагирования групп на вызов.
  • Отображение полной текстовой и графической информации по местонахождению объекта.
  • Возможность построения маршрутов сотрудниками ГБР на мобильном устройстве.
  • Графическое отображение плана объекта и места возникновения тревоги.
  • Оперативное предоставление информации оператору ПЦО о связи с каждой ГБР в режиме Online.
  • Отслеживание оператором ПЦО местонахождения группы на карте местности с целью определения ближайшего автомобиля к тревожному объекту охраны.
  • Автоматизированная передача отчёта ГБР по результатам действий на объекте охраны.
  • Поддержка Яндекс-карт с сервисом Яндекс-пробки.
  • Возможность отказа от выезда без необходимости голосового телефонного вызова при форс-мажорных ситуациях.
  • Может быть использовано для вызова по тревожным кнопкам абонентов (из приложения «Тревожная кнопка»)..
Примеры работы приложения на мобильном устройстве

Примеры работы приложения на мобильном устройстве



Оборудование, поддерживаемое АРМ «ГБР»

Любое устройство под управлением ОС Android, удовлетворяющее следующим требованиям:
  • Версия Android не ниже 8.0.
  • Разрешение экрана не ниже 800х480.
  • Наличие модуля GSM.
  • Наличие модуля GPS/Глонасс.


Мобильное приложение «Личный кабинет»

Назначение

Обеспечивает пользователю мобильный доступ к мониторингу состоянию объекта или территории, подключенной к централизованной охране на базе АРМ ПЦО «Эгида»: посмотреть состояние охраны объектов, узнать состояние зон, реле, приборов, а также получить список всех событий с охраняемых объектов, с подсветкой по типу и указанием даты/времени происхождения событий.

Приложение доступно для бесплатного скачивания в магазине приложений RuStore

Возможности модуля:

  • Возможность получения извещений с нескольких объектов охраны.
  • Получение информации по характеристикам объекта и ответственным абонентам.
  • Отображение полной информации по местонахождению, типу сработавшего элемента, событию и состоянию.
  • Получение ленты событий по объекту охраны с детализацией до входа, реле в режиме реального времени с возможностью фильтрации по категориям.
  • Получение тревожных оповещений с использованием push-уведомлений и возможностью настройки оповещений.
  • Отображение элементов на поэтажном плане , получение дополнительной информации об объекте из карточки объекта.
Примеры работы приложения на мобильном устройстве




Мобильное приложение «Тревожная кнопка»

Назначение

Мобильное приложение «Тревожная кнопка» обеспечивает передачу тревожного сигнала с мобильного устройства абонента на АРМ ПЦО «Эгида» и передачу геокоординат местоположения абонента в момент передачи сигнала

Приложение доступно для бесплатного скачивания в магазине приложений RuStore

Возможности модуля:

  • Передача вызова и координат на ПЦН без применения пультовых приёмных устройств.
  • Отображение на плане местности местоположения абонента в момент нажатия кнопки.
  • Отслеживание связи с абонентом (запущено или выгружено приложение).
  • Возможность отслеживания перемещения абонента (в будущем версиях) после принятия тревожного вызова.
  • Возможность вызова мобильной группы по координатам мобильного устройства.
  • Возможность совершить вызов с мобильного устройства на приёмное устройство ПЦН при отсутствии мобильной сети Internet.
Примеры работы приложения на мобильном устройстве


Сообщения по электронной почте

Назначение

Служит для отправки электронных оповещений на телефоны абонентов охраняемого объекта по событиям, поступающим на пульт оператора. Модуль позволяет без вмешательства персонала ПЦО оперативно сообщать абоненту обо всех происшествиях на охраняемом объекте, а также действиях оператора и ГБР при обработке тревожных событий.

Для работы модуля необходимо наличие подключения рабочего места оператора к сети Internet и созданного в менеджере конфигурации аккаунта электронной почты, с которого будут отправляться сообщения.

Возможности модуля:

  • Автоматическая отправка e-mail сообщений на электрон¬ную почту абонента.
  • Использование гибкого фильтра по источникам тревог и типам событий.

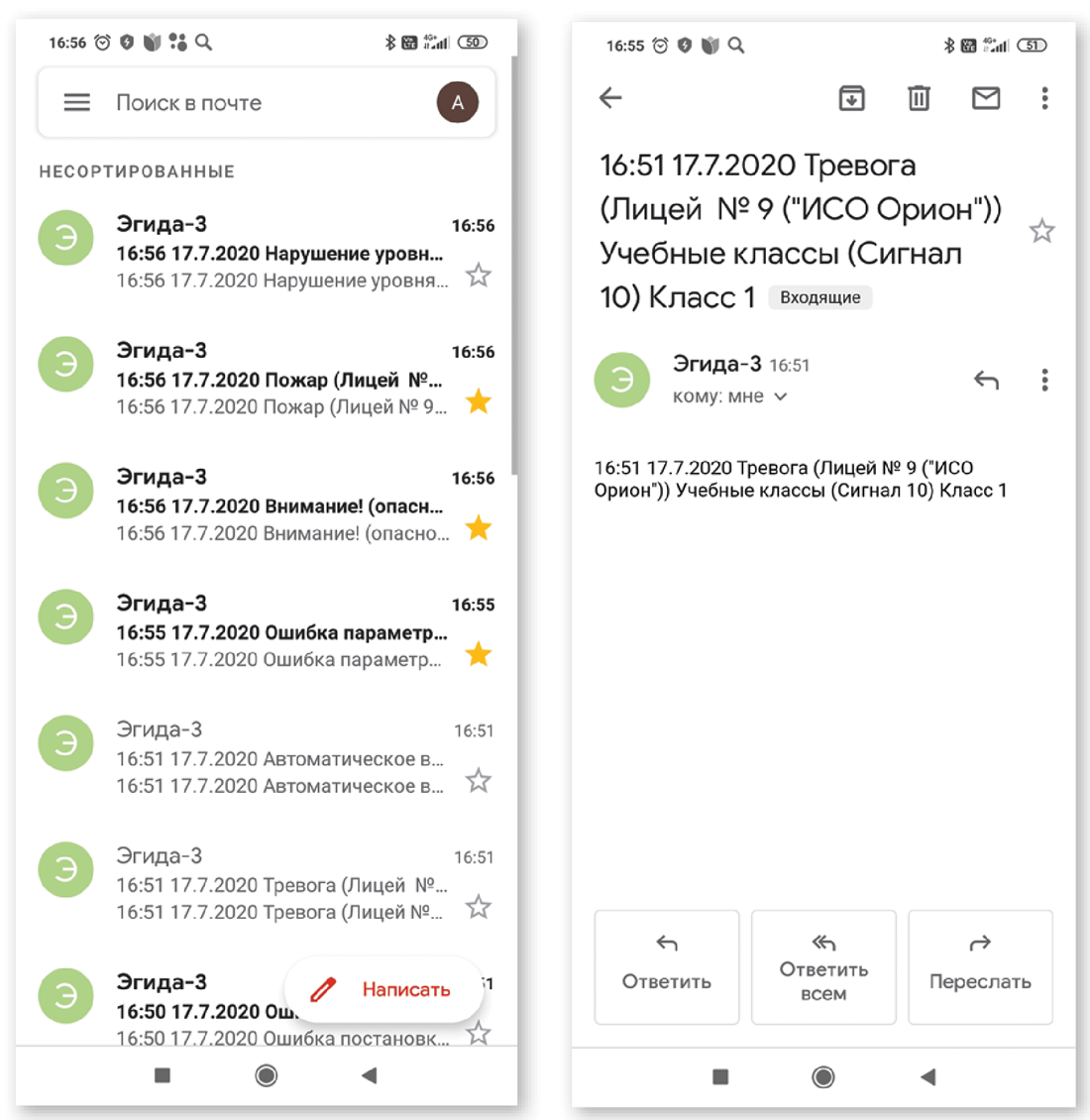

Пример почтового сообщения от АРМ ПЦО «Эгида-3» на мобильном устройстве абонента

Типовое решение и рекомендации Охрана домов в коттеджном поселке.

Требования к аппаратной платформе

Минимальные:
  • Процессор: совместимый с Intel Core i3 и частотой не менее: 3 ГГц
  • 4 Гб ОЗУ
Рекомендуемые:
  • Процессор: Intel Core i5 или аналогичный, с частотой не менее 3 ГГц
  • 8-16 Гб ОЗУ
  • Сетевая карта 100 Мбит
  • Широкоформатный Full-HD дисплей не менее 21’’
    Объём жёсткого диска определяется в зависимости от количества охраняемых объектов и информативности протокола. Рекомендуется применять твердотельные накопители не менее 100 Гб (для видеоподсистем рекомендуется приобретать отдельные ёмкие накопители).

Требования к программной платформе

Операционные системы:
  • Windows 7 - Windows 10 x86/x64, Windows Server 2008-2019
СУБД:
  • Microsoft SQL Server 2008-2019
Рабочее место оператора:
  • Подключение к сети INTERNET при использовании Ethernet/GPRS и спутниковых каналов связи, наличие статического IP-адреса

Требования к аппаратной платформе для мобильных приложений

Мобильное устройство (планшет или смартфон):
  • Версия Android не ниже 8.0
  • Разрешение экрана не ниже 800x480
  • Наличие модуля GSM
  • Рекомендуется наличие GPS
Рабочее место оператора:
  • Статический IP-адрес или динамический DNS
  • Наличие подключения к сети Internet, статический IP-адрес
  • Набор выделенных TCP-портов для работы WEB-сервера, модуля интеграции и модуля Push-уведомлений
НаименованиеЦена (руб.)
АРМ ПЦО «Эгида-3» (100) - Автоматизированное рабочее место для централизованной пультовой охраны. Прием сообщений по телефонным, GSM,  радио каналам связи и интернету. (Лицензия на подключение до 100 приборов "Орион" при условии их  прямого подключения), шт.54 083купить
АРМ ПЦО «Эгида-3» (1000) - Автоматизированное рабочее место для централизованной пультовой охраны. Прием сообщений по телефонным, GSM,  радио каналам связи и интернету. (Лицензия на подключение до 1000 приборов "Орион" при условии их прямого подключения), шт.162 248купить
АРМ ПЦО «Эгида-3» (2000) - Автоматизированное рабочее место для централизованной пультовой охраны. Прием сообщений по телефонным, GSM,  радио каналам связи и интернету. (Лицензия на подключение до 2000 приборов "Орион" при условии их прямого подключения), шт.235 813купить
АРМ ПЦО «Эгида-3» (500) - Автоматизированное рабочее место для централизованной пультовой охраны. Прием сообщений по телефонным, GSM,  радио каналам связи и интернету. (Лицензия на подключение до 500 приборов "Орион" при условии их прямого подключения), шт.108 166купить

Видео демонстрирует пример настройки объекта охраны при работе с УО-4С в режиме «Ведомый» (совместно с пультом С2000М) в менеджере конфигурации АРМ ПЦО «Эгида-3». Настройка описывает создание логических разделов, зон и зон состояния приборов, привязку ключей управления к абонентам объекта охраны. В видео демонстрируется работа оператора в рабочем месте с объектом охраны, где передача извещений ведётся с УО-4С по каналу GPRS.


Видео демонстрирует настройку прибора УО-4С при его работе в режиме «Мастер» (без пульта С2000М) с другими приборами ИСО «Орион». Извещения с объекта охраны транслируются по каналу GSM SMS на пультовое устройство УОП-3 GSM, а управление внутренними шлейфами УО-4С осуществляется через GSM –модем.


Видео демонстрирует настройку прибора УО-4С в АРМ ПЦО «Эгида-3» и программе Uprog.exe, а также настройку пульта С2000М в программе Pprog при необходимости удалённого управления разделами пульта через GSM модем посредством SMS сообщений с рабочего места оператора «Эгида».


Видео демонстрирует настройку прибора УО-4С в менеджере конфигурации при его работе в режиме «Ведомый 2» в составе пульта С2000М. Передача извещений осуществляется по каналу GPRS без использования пультовых устройств.В ролике отражены действия по созданию иерархии прибров ИСО «Орион» из ранее сохранённой конфигурации пульта.


Видео демонстрирует пример настройки УО-4С в менеджере конфигурации АРМ ПЦО «Эгида-3» при работе прибора в режиме «Автономный». Передача извещений с объекта на пультовое устройство УОП-3 GSM осуществляется по протоколу Ademco Contact ID. Управление зонами УО-4С осуществляется через GSM модем посредством SMS сообщений.


Ещё...

Новости » Обновление ПО «Эгида» и выпуск УРМ ППО КСПИ «Эгида»
21 мая 2026|Информационный отдел НВП Болид (Королев)

Эксплуатация » Монитор вывода Эгиды
02 июня 2025|Бакаев А.В. (Звенигород)

Эксплуатация » Эгида. Режим кроссировки
04 апреля 2025|Хайруллин Рамиль Шафикович (Челябинск)

Эксплуатация » Падение Эгиды
06 марта 2025|Бакаев А.В. (Звенигород)

Эксплуатация » Эксплуатация Эгида-3
27 февраля 2025|Проноза Юрий Анатольевич (Луганск)

Инсталляция, монтаж » АРМ ПЦО "ЭГИДА-3" и C2000-PGE
07 октября 2015|Филипп (Новокузнецк)

Эксплуатация » Мониторинг объектов с Сириусом
04 декабря 2024|Мухин Дмитрий Владимирович (Москва)

Инсталляция, монтаж » Эгида 3 и С2000-Ethernet
25 октября 2024|Волков Данил Сергеевич (Магнитогорск)

Новости » Новая версия АРМ ПЦО «Эгида-3» 3.7.4
08 октября 2024|Информационный отдел НВП Болид (Королев)

Ещё...
Вы можете задать вопрос в техподдержку.
Также можете оставить отзыв на продукт: пожаловаться, поблагодарить, предложить идею.


Разделы, в которых находится продукт:
Программный комплекс автоматизации ПЦО «Эгида-3» (АРМ ПЦО «Эгида-3»)
