Нормально закрытые (НЗ) клапаны КЛАД-3 предназначены для применения в системах вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений и системах компенсирующей подачи воздуха. НЗ клапаны могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Предел огнестойкости дымового клапана КЛАД-2 при установке в проеме капитальной (жесткой) ограждающей строительной конструкции – E 120.
Предел огнестойкости нормально закрытого клапана КЛАД-3 при установке в проеме капитальной (жесткой) ограждающей строительной конструкции или за её пределами на участке воздуховода с нормируемым пределом огнестойкости – EI 120.

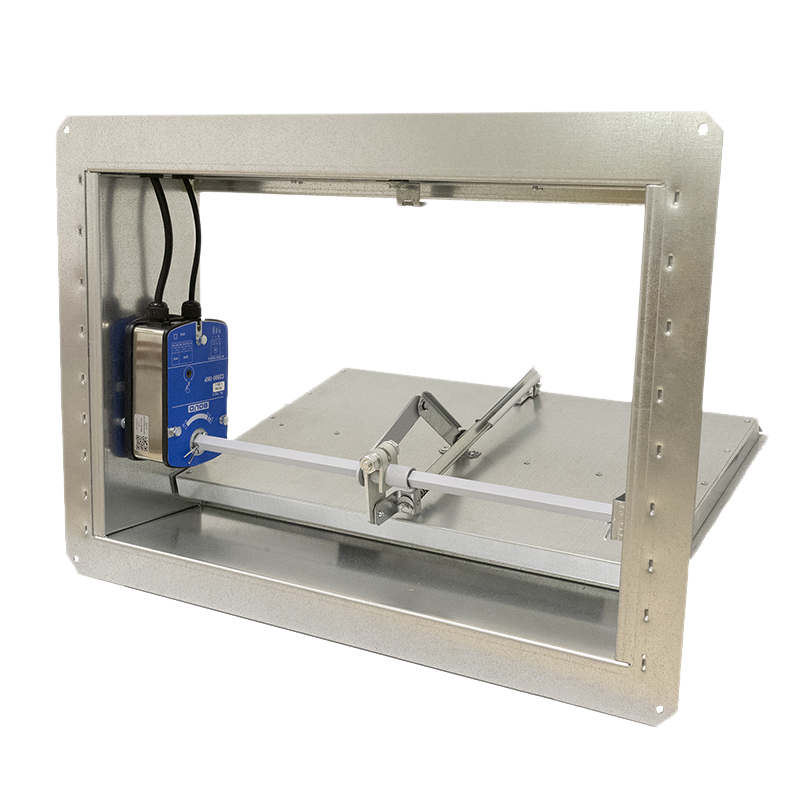

Клапаны КЛАД-2 и КЛАД-3 выпускаются прямоугольного сечения «канального» типа с двумя присоединительными фланцами с наружным и внутренним размещением электропривода, а также «стенового» типа с одним присоединительным фланцем с внутренним размещением привода. Корпус и заслонка клапанов КЛАД-2 изготавливаются из оцинкованной стали. Корпус клапанов КЛАД-3 и заслонка коробчатого типа, заполненная термоизоляцией, также изготавливаются из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали марки 12Х18Н10Т или её аналога (исп. «нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.
Клапаны КЛАД-2 и КЛАД-3 дополнительно оборудуются механическими фиксаторами, удерживающими заслонку и обеспечивающими надежную работу при больших перепадах давления на закрытом клапане.
Применение клапанов осуществляется в соответствии с нормативными требованиями. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Тип противопожарного клапана | Нормально закрытый |
| Предел огнестойкости | Дымовой КЛАД-2 - E120 Нормально закрытый КЛАД-3 - EI 120 |
| Типоразмерный ряд: | см. таблицу Типоразмерный ряд клапанов КЛАД-2, КЛАД-3 |
| Тип (конструктивное исполнение) клапана: | «Канальное» и «стеновое», прямоугольного сечения |
| Размещение привода: | Снаружи или внутри корпуса («канальное» исполнение) Внутри корпуса («стеновое» исполнение) |
| Глубина корпуса клапана: | 200 мм («канальное» исполнение) 165 мм («стеновое» исполнение) |
| Рекомендуемое значение скорости газа через проходное сечение клапанов | не более 20 м/с |
| Рекомендуемый перепад давления на заслонке закрытого клапана | не более 1000 Па |
| Удельное сопротивление воздухопроницанию клапана (Sкл) | не менее 1,4 * 104 м3/кг |
| Климатические исполнение | У3 |
| Диапазон рабочих температур | от минус 30 до +40 °С |
| Срок службы клапана | 12 лет |
Характеристики привода С2000-ПКР
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество входов питания | 2 |
| Напряжение источника питания исполнительной части | 230 В ±10 % переменного тока |
| Ток потребления исполнительной части | не более 50 мА |
| Потребляемая мощность от линии 230 В не более - во время вращения |
12 ВА |
| - в состоянии покоя | 6 ВА |
| Ток потребления приемо-передающей части | не более 1,5 мА |
| Ток потребления приемо-передающей части при сработавшем ИКЗ | не более 3,3 мА |
| Время технической готовности привода к работе | 15 с |
| Время поворота | не более 60 с |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP54 |
