НЗ клапаны могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Предел огнестойкости нормально закрытых клапанов КЛОП-4(120)-НЗ при установке в проеме легкой (гибкой) и капитальной (жесткой) ограждающей строительной конструкции или за ее пределами на участке воздуховода с нормируемым пределом огнестойкости – EI 120.

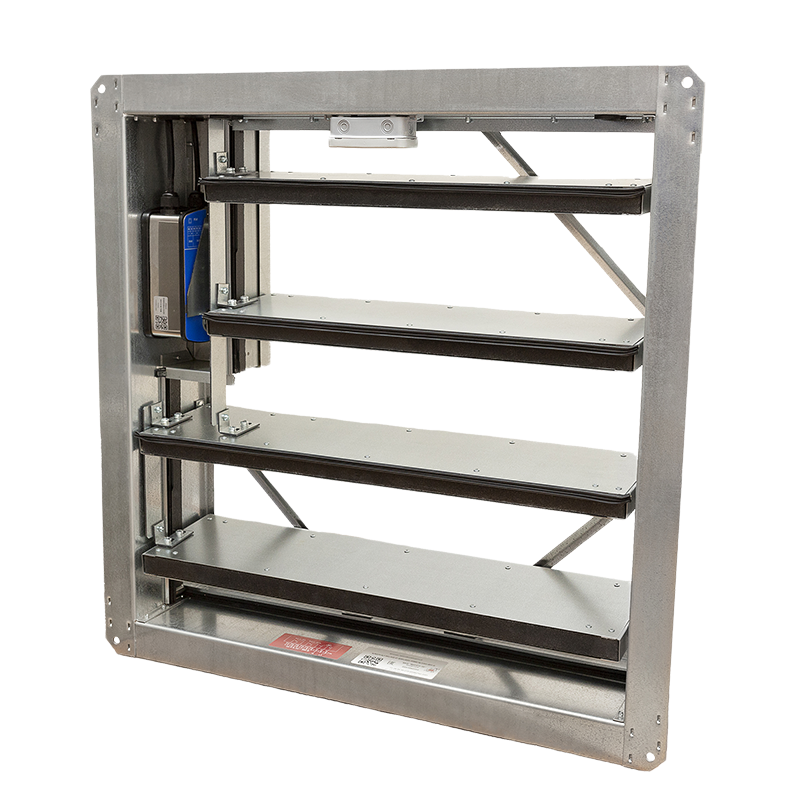

Клапаны КЛОП-4 выпускаются прямоугольного сечения «канального» типа с двумя присоединительными фланцами с наружным и внутренним размещением электропривода, а также «стенового» типа с одним присоединительным с внутренним размещением привода. Заслонки клапанов заполнены термоизоляцией. Корпус клапанов изготавливается из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали марки 12Х18Н10Т или её аналога (исп. «Нерж. сталь). Корпус и заслонки таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.
Применение клапанов осуществляется в соответствии с нормативными требованиями. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Тип противопожарного клапана | Нормально закрытый |
| Предел огнестойкости | EI 120 |
| Типоразмерный ряд: | см. таблицу Типоразмерный ряд клапанов КЛОП-4 |
| Тип (конструктивное исполнение) клапана: | «Канальное» и «стеновое», прямоугольного сечения |
| Размещение привода: | Снаружи или внутри корпуса («канальное» исполнение) Внутри корпуса («стеновое» исполнение) |
| Глубина корпуса клапана: | 160 мм |
| Рекомендуемое значение скорости газа через проходное сечение клапана | не более 20 м/с |
| Рекомендуемый перепад давления на заслонке закрытого клапана | не более 1000 Па |
| Удельное сопротивление воздухопроницанию клапана (Sкл) | не менее 3,8 * 104 м3/кг |
| Климатические исполнение | УЗ (для клапанов обычного исполнения) УХЛ2 (для клапанов «морозостойкого» исполнения) |
| Диапазон рабочих температур: | от минус 30 до +40 °С |
| Срок службы клапана: | 12 лет |
Характеристики привода С2000-ПКР
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество входов питания | 2 |
| Напряжение источника питания исполнительной части | 230 В ±10 % переменного тока |
| Ток потребления исполнительной части | не более 50 мА |
| Потребляемая мощность от линии 230 В не более - во время вращения - в состоянии покоя |
12 ВА 6 ВА |
| Ток потребления приемо-передающей части | не более 1,5 мА |
| Ток потребления приемо-передающей части при сработавшем ИКЗ | не более 3,3 мА |
| Время технической готовности привода к работе | 15 с |
| Время поворота | не более 60 с |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP54 |
