Монтажные комплекты представляют собой вспомогательное оборудование, предназначенное для обеспечения герметичного подключения чувствительного элемента в составе извещателя пожарного линейного теплового максимального адресного ИП104-1 «БОЛИД-термокабель».
Монтажный комплект оконечный с индикацией МК10-1-И АЦДР.426474.005 (далее – МК10-1-И, изделие) – предназначен для подключения к контролируемому чувствительному элементу (ЧЭ) в составе извещателя ИП104-1 «БОЛИД-термокабель» АЦДР.425212.001.

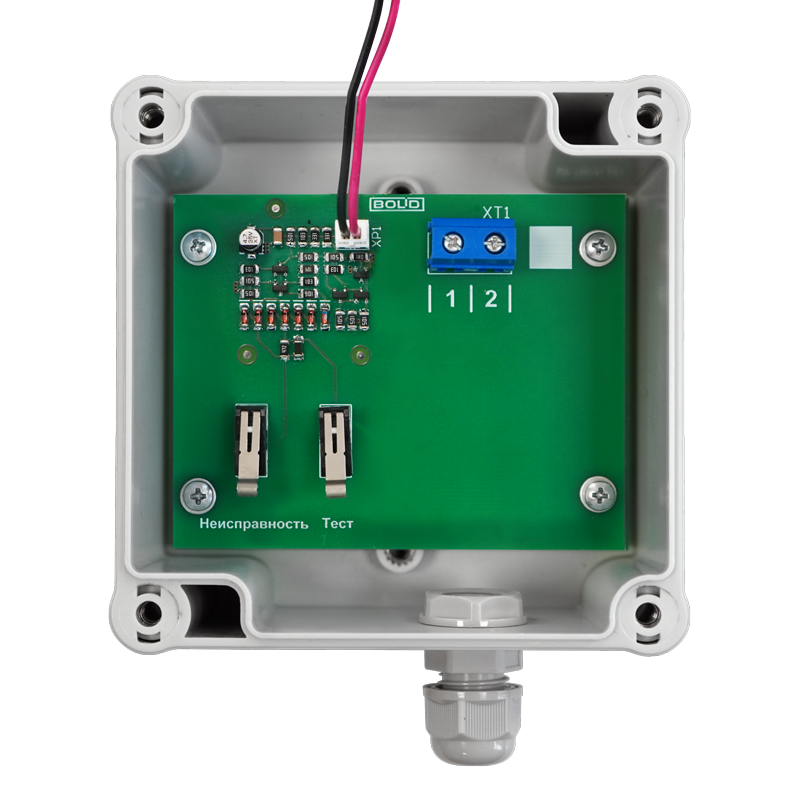

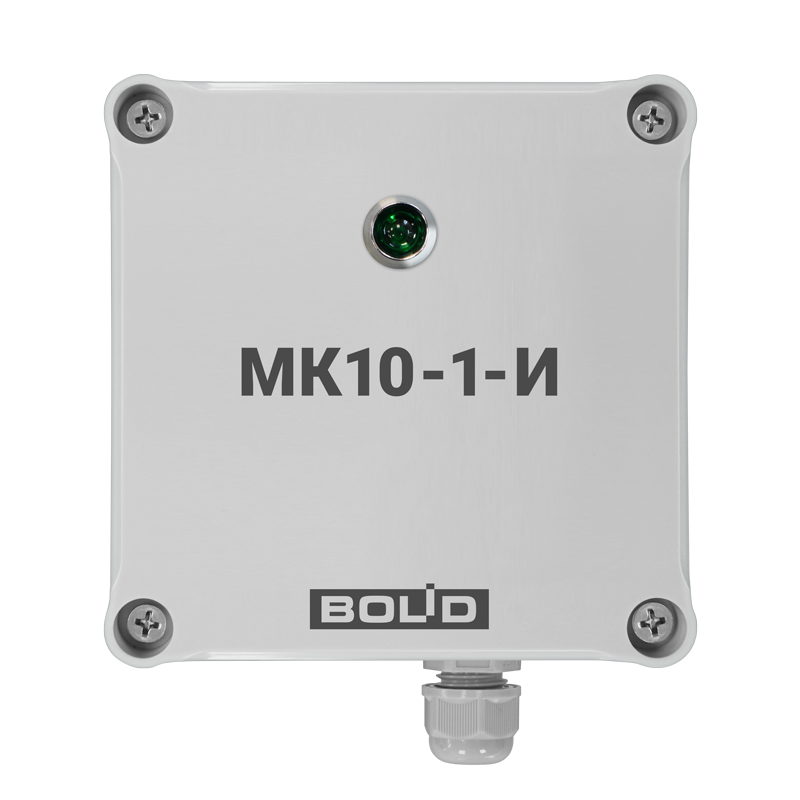

МК10-1-И представляет собой герметичный пластиковый модуль c двумя тестовыми тамперами на «КЗ» и «Обрыв», обеспечивает согласование и тестирование ЧЭ в составе извещателя ИП104-1 «БОЛИД-термокабель» АЦДР.425212.001, а также визуальную индикацию работы ЧЭ в самой удаленной точке от блока обработки (БО).
Визуальная индикация работоспособного состояния ЧЭ обеспечивается светодиодным индикатором зеленого цвета. В «Дежурном режиме» (Норма) следуют короткие одиночные вспышки с периодом около 6 секунд, при «Пожаре» или «Неисправности» (обрыве ЧЭ) индикатор выключен.
Согласование работы БО и ЧЭ обеспечивается встроенным оконечным резистором.

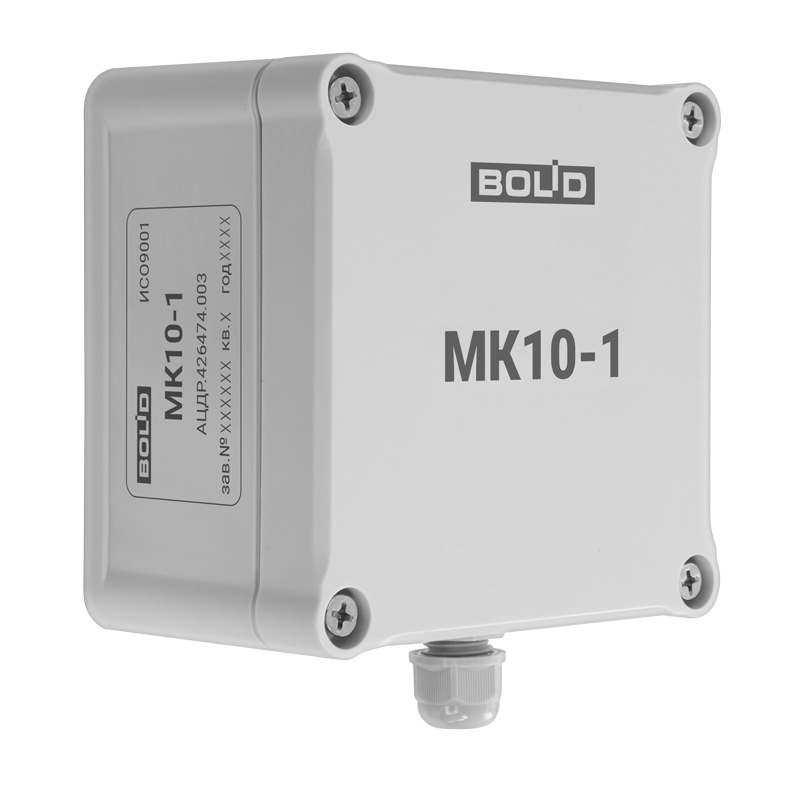

Монтажный комплект оконечный МК10-1 АЦДР.426474.003 предназначен для подключения к контролируемому чувствительному элементу в составе извещателя ИП104-1«БОЛИД-термокабель», представляет собой модуль с выбором необходимой величины оконечного сопротивления, обеспечивает проведение контроля и тестирования.

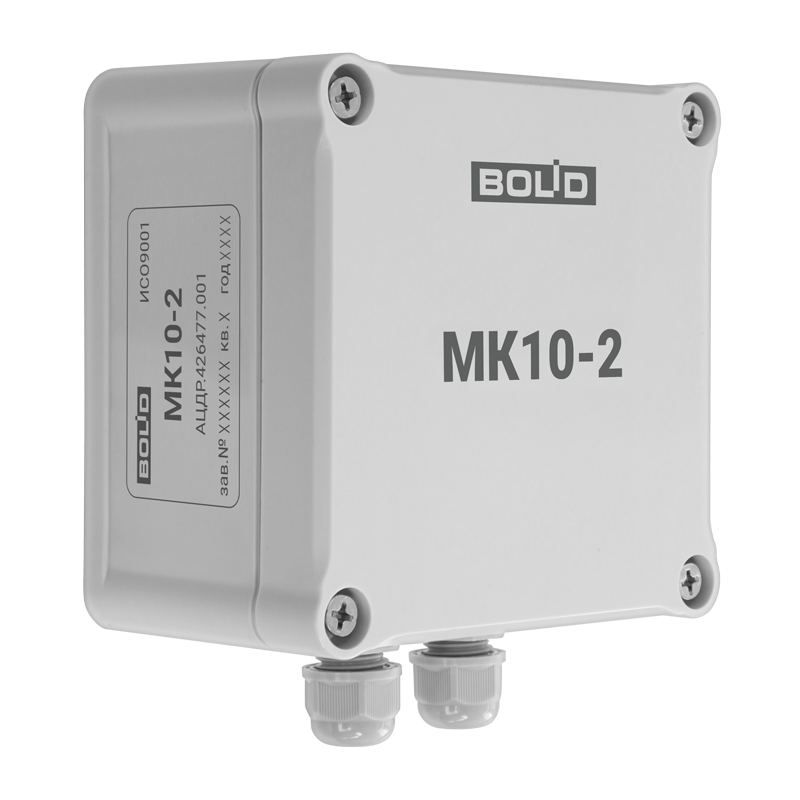

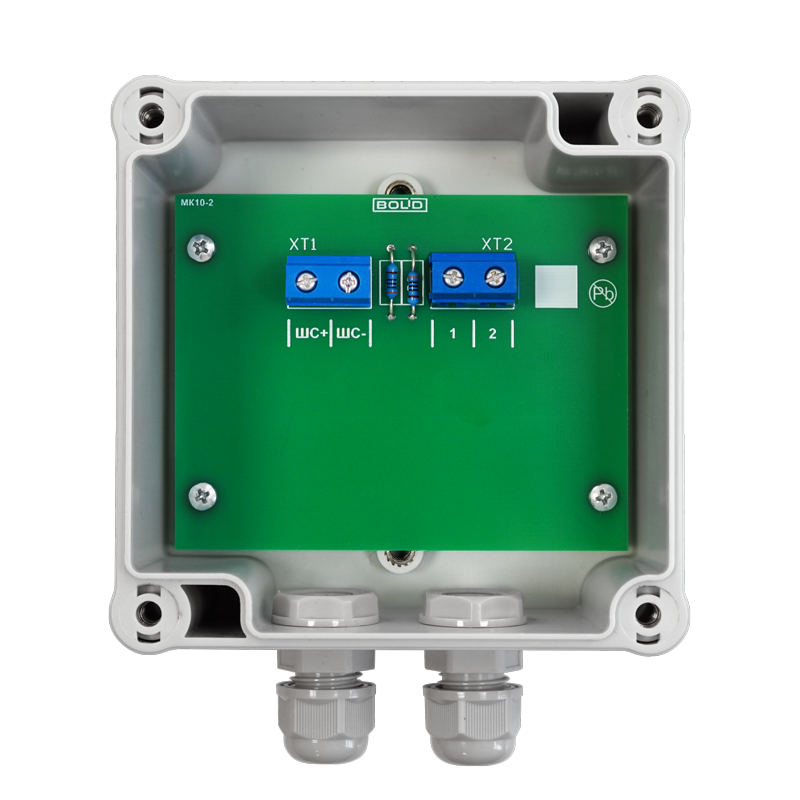

Монтажный комплект вводный МК10-2 АЦДР.426477.001 необходим для обеспечения герметичного подключения чувствительного элемента к блоку обработки посредством переходного кабеля. Коммутация между блоком обработки и МК10-2 осуществляется с помощью одножильного огнестойкого кабеля для систем противопожарной защиты с допустимым сечением жил: 0.5, 0.75 и 1.0 мм².

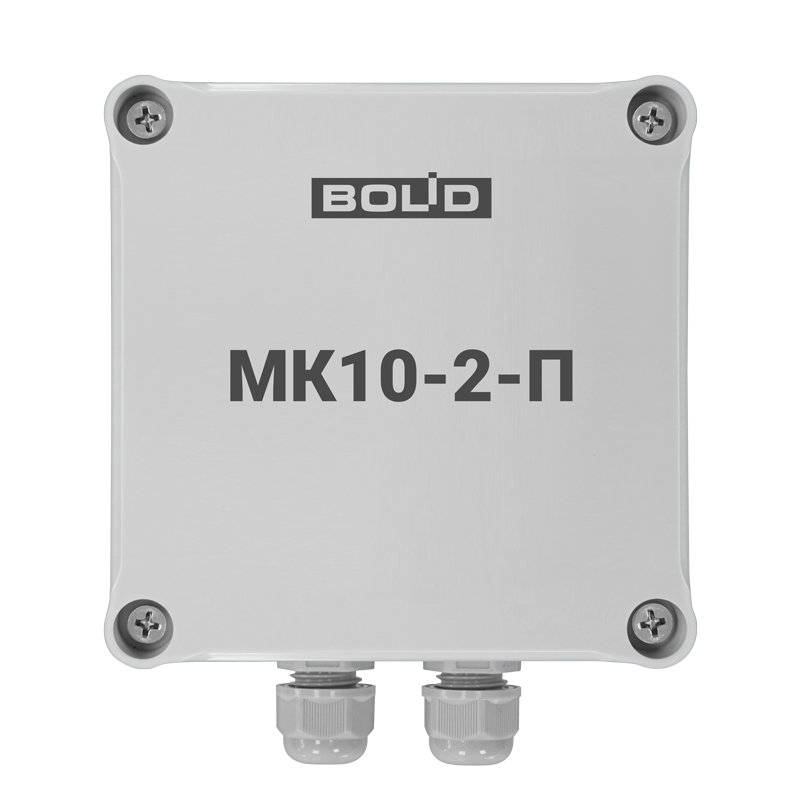

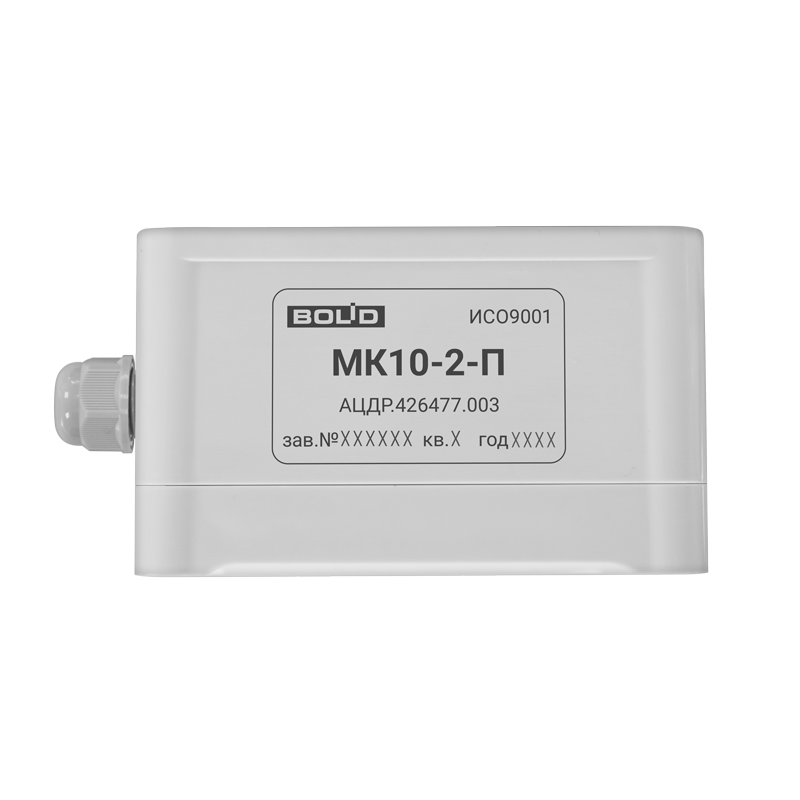

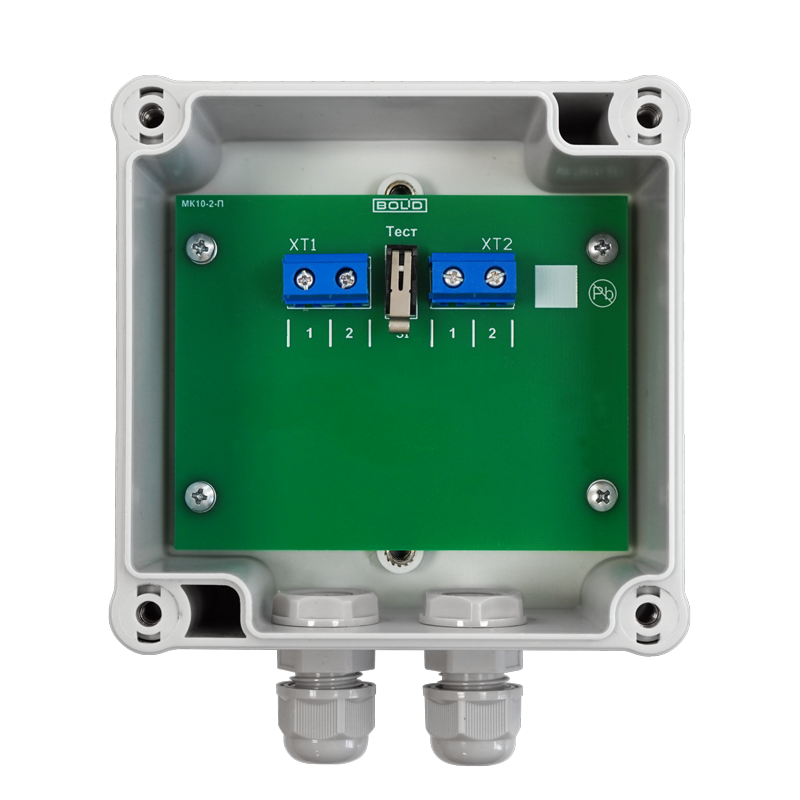

Монтажный комплект промежуточный МК10-2-П АЦДР.426477.003 предназначен для осуществления герметичного сращивания сегментов чувствительных элементов и (или) обеспечения соединения территориально разнесённых объектов защиты. Соединение между приборами МК10-2-П осуществляется с использованием одножильного огнестойкого кабеля для систем противопожарной защиты с допустимым сечением жил: 0.5, 0.75 и 1.0 мм².

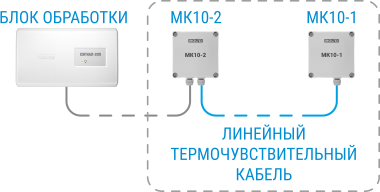

Схема подключения 1.
Схема подключения 2.
Характеристики МК10-1, МК10-2, МК10-2-П
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество входов | 1 или 2 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Материал оболочки корпуса | ABS пластик |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
| Вибрационные нагрузки: диапазон частот максимальное ускорение | 10-150 Гц 0,5 g |
| Диапазон рабочих температур | от минус 40 до плюс 50 °С |
| Относительная влажность воздуха, при плюс 40 °C | не более 93 % |
| Масса приборов, не более | 0,3 кг |
| Габаритные размеры приборов | 100х100х60 мм |
| Время непрерывной работы прибора | круглосуточно |
| Средняя наработка прибора на отказ в дежурном режиме работы | 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы прибора, лет | 10 |
Характеристики МК10-1-И
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество входов | 1 |
| Ток потребления в «Дежурном режиме» | не более 50 мкА |
| Максимальное рабочее напряжение | не более 30 В |
| Минимальное рабочее напряжение индикации | 8 В |
| Сопротивление оконечного резистора | 4,7 кОм |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Материал оболочки корпуса | ABS пластик |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
| Вибрационные нагрузки: - диапазон частот- максимальное ускорение | 10-150 Гц 0,5 g |
| Диапазон рабочих температур | от минус 40 + 50°С |
| Относительная влажность воздуха, при плюс 40 °C | не более 93 % |
| Масса приборов, не более | 0,3 кг |
| Габаритные размеры приборов | 100х100х60 мм |
| Время непрерывной работы прибора | круглосуточно |
| Средняя наработка прибора на отказ в дежурном режиме работы | 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы прибора, лет | 10 |
