Модуль подключения нагрузки МПН

МПН

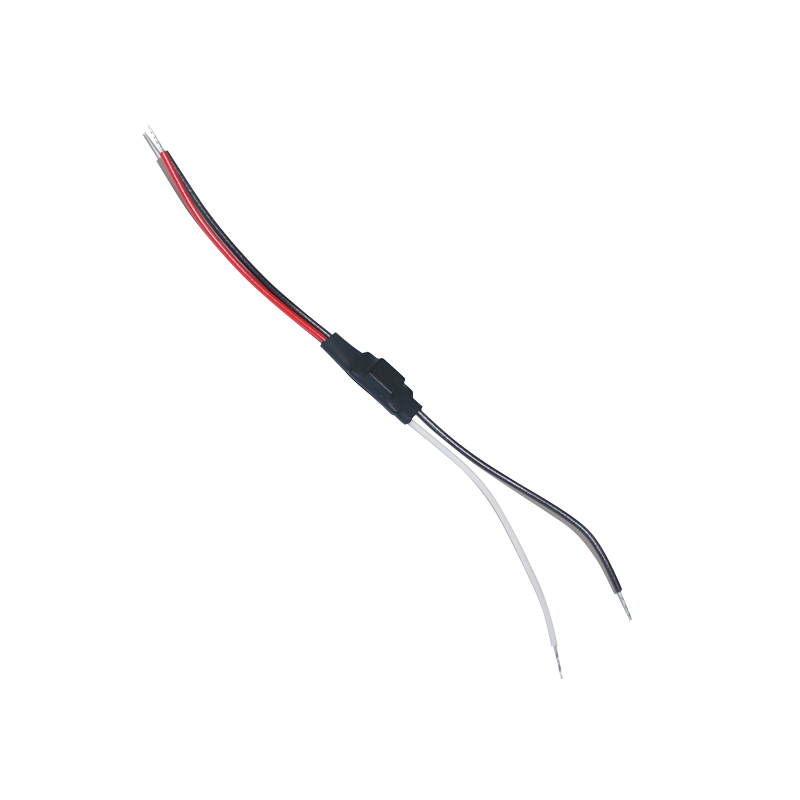

Модуль подключения нагрузки МПН
Модуль подключения нагрузки МПН предназначен для подключения к контролируемым выходам пожарных приборов и блоков управления звуковых и световых оповещателей, противопожарных модулей, электромагнитных клапанов, промежуточных реле и иных исполнительных устройств.
МПН позволяет контролировать исправность линий связи с звуковыми и световыми оповещателями, противопожарными модулями, электромагнитными клапанами, промежуточными реле и иными исполнительными устройствами при помощи малого тока обратной полярности.
НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ ПАРАМЕТРА
Максимальное рабочее напряжение50 В
Максимальный ток нагрузкине более 2,5 А
Максимальный ток контроляне более 0,1 А
Время технической готовности прибора к работе3 с
Сечение проводов для подключения0,2 мм²
Длина проводов 63 мм
Степень защиты оболочки по ГОСТ 14254-2015 IP30
Устойчивость к механическим воздействиям по ОСТ 25 1099 -83категория размещения 3
Вибрационные нагрузки:

диапазон частот
максимальное ускорение


1-35 Гц
0,5 g
Диапазон рабочих температурот минус 30 до + 55 °С
Относительная влажность воздуха при плюс 40 °Cне более 93 %
Масса приборане более 0,005 кг
Габаритные размеры прибора22,3х8,5х5,5 мм
Время непрерывной работы прибора круглосуточно
Средняя наработка прибора на отказ в дежурном режиме работы80000 ч
Вероятность безотказной работы за 1000 ч 0,98758
Средний срок службы прибора10 лет
