Антиобледенение кровли и водоотвода

Данное решение по управлению системой антиобледенения кровли и водоотвода содержит два контактора с аварийными датчиками по перегрузке, датчик температуры наружного воздуха, контуры теплового кабеля на кровле и в водостоке, а также индикаторы аварии. Контуры теплового кабеля размещены в нижней части кровли и в воронке и водостоке трубы, чтобы препятствовать образованию льда, образующегося в при соответствующих атмосферных условиях. Остальное оборудование – в месте, доступном для персонала, например на стенке шкафа, в который установлен контроллер С2000-Т. В этом шкафу могут быть установлены автоматы питания контуров теплового кабеля и ввода электропитания, источник электропитания контроллера или трансформатор.

Краткое описание решения

Структурная схема решения

Состав оборудования

Для реализации данного решения нам потребуется следующее оборудование:
Таблица 1. Состав оборудования

№ п/п	Наименование	Тип	Краткое описание	Примечание
1.	Контроллер	С2000-Т	Прибор управления обогревом кровли и водостоков настраиваемый	НВП «БОЛИД» - 1 шт.
2.	Преобразователь интерфейса	С2000-USB	Блок интерфейса для обеспечения связи компьютера с контроллером на время настройки	НВП «БОЛИД» - 1 шт.
3.	Реле	МРП-2 ACDC24 УХЛ4 или РП21-004-УХЛ4 ~24В или аналогичное	Реле для включения/выключения термокабелей	Электротехническая Компания МЕАНДР 2 шт.
4.	Трансформатор	ТM40/24 ABB или аналогичный	Трансформатор питания контроллера и обмоток реле	Трансформатор с напряжением сети 220В и выходной обмоткой 24В 1А – 1 шт.
5.	Автоматический выключатель	ВА105-1Р-016А-B или аналогичный	Автоматический выключатель питания шкафа	DEKraft Номинал выключателя – суммарная мощность тепловых кабелей/220В
6.	Автоматический выключатель	ВА105-1Р-016А-B	Автоматический выключатель теплового кабеля	DEKraft, номинал каждого соответствует потреблению каждой петли теплового кабеля – 4 шт.
7.	Сигнальный контакт СК-105	СК-105	Сигнальный контакт автоматического выключателя для контроля перегрузки	DEKraft – 2 шт.
8.	Шкаф электромонтажный	Бокс пластиковый накладной IEK ЩРН-П на 24 (2х12) модуля с прозрачной дверкой или аналогичный	Шкаф электромонтажный на 2 DIN – рейки для монтажа решения 327х270	1 шт.
9.	Колодки клеммные слаботочные	WAGO TOPJOB®S или PhenixContakt	Колодки для разводки слаботочного монтажа	5 шт.
10.	Колодки клеммные силовые	WAGO TOPJOB®S или PhenixContakt	Колодки для разводки силового монтажа	15 шт.
11.	Датчик температуры	Датчик температуры наружного воздуха (для влажных помещений) RGP TS-E00 ECO PT100 IP55		RGP Санкт-Петербург (info@rgp-tech.ru) – 1 шт.
12.	Тепловой кабель	Для стока Ensto EFPPH2 или аналогичный, для кровли 30GSR2-CR , Antifrost Cable Outdoor, или Eltrace, Артикул: ELK-SOL-H. или аналогичный	Выбирается из расчёта 250 – 450 Вт/кв.м обогреваемой площади	В зависимости от количества водостоков и обогреваемой площади
13.	Индикатор аварии	Acti 9 Индикатор световой iIL красный 12-48В Schneider Electric		2 шт. красный
14.	Индикатор включения шкафа, Индикаторы включения нагревательных элементов	ЛСМ-3з	Три индикатора в одном корпусе	Электротехническая Компания МЕАНДР - 1 шт. зелёный
15.	Кабель силовой электрический	Кабель КГ 3х1.5 Конкорд ГОСТ	Длина соответствует расстоянию от электрического ввода до бокса с системой управления
16.	Труба ПВХ гофрированная d 16мм	IEK Труба гофрированная ПВХ D=16мм CTG20-16-K41-100I	Длина соответствует расстоянию от электрического ввода до бокса с системой управления
17.	Кабель слаботочный	КСПВ 4х0,5	Длина соответствует расстоянию от датчика до бокса с системой управления
18.	Клипсы кабельные ПВХ	Клипса для крепления кабеля ККК5	Количество – из расчёта -1 клипса на 15 см гофротрубы.
19.	Провод электромонтажный	H07 V-U RING 1X1.5 кв.мм или аналогичный	Два отрезка по 2 метра синий и красный
20.	Провод электромонтажный	H05 V-U RING 1X0.75 кв.мм или аналогичный	Пять отрезков по 3 метра разных цветов
21.	Стяжки кабельные	Кабельные стяжки UV стойкие (rusconnect UV),	170820 .......................................................................................................................... 200х3,6 чёрный	1 упаковка
22.	Крепёжные элементы	Аварит	Крепёжные элементы крепления теплового кабеля	1 элемент на 30 см. кабеля

Схемы электрические решения

Схема электрическая принципиальная

Схема электромонтажная

Монтаж решения

Проверьте состав имеющегося оборудования в соответствии с указанным в Таблице 1. Для монтажа понадобится набор электромонтажного инструмента.

Снимите крышку бокса с дверцами.
Установите бокс в выбранном для него месте.
Разместите на DIN рейках оборудование в соответствии со схемой электромонтажной
Соедините внутреннее оборудование бокса в соответствии со схемой электромонтажной. При этом силовые цепи монтируйте проводами с сечением 1,5 кв.мм, а слаботочные – 0,75 кв.мм. Для удобства монтажа и проверки провода разных функциональных групп лучше выполнять проводниками разных цветов. Убедитесь в прочном механическом закреплении проводников в клеммах оборудования и клеммных колодок. Убедитесь в правильности монтажа визуально и с помощью тестера.
Разместите прибор С2000-USB на DIN рейке справа от контроллера С2000-Т, закрепив его кабельными стяжками. Освободите в удобном месте бокса отверстие для соединения с компьютером на время настройки. В это отверстие пропустите штатный кабель прибора С2000-USB. Соедините этот кабель с прибором С2000-USB и выведите наружу.
Убедитесь, что выбранное для установки бокса место соответствует условиям эксплуатации оборудования: -температура окружающего воздуха – от +1 до +50°С;
-верхний предел относительной влажности – 80% при +25°С и более низких температурах воздуха без конденсации влаги;
- атмосферное давление – от 85 до 107 КПа.
Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.
Установите датчик наружной температуры на внешней стене здания под кровлей в соответствии с инструкцией по его установке
Соедините проводники датчика температуры воздуха с проводниками соответствующего слаботочного кабеля.
Проложите термокабель на защищаемой поверхности кровли и водостока из расчёта 250-450 Вт/кв.м. Обратите внимание на то, что термокабель поставляется отрезками, расчитанными на напряжение 220В, поэтому изменение длины термокабеля недопустимо. В случае, если для обеспечения имеющейся плошади кровли, охватываемой системой антиобледенения, одного отрезка термокабеля недостаточно, можно подключить параллельно ему дополнительный отрезок.
Закрепите термокабель крепёжными элементами из расчёта примерно 3 элемента на 1п.м. кабеля.
Объедините «холодные концы» кабелей подогрева кровли в одну группу, а «холодные концы» кабелей подогрева водостока – во вторую группу.
Проложите слаботочный кабель от датчика и силовые кабели объединённых «холодных концов» кабелей подогрева к боксу. Прокладка кабелей должна осуществляться в гофрированной ПВХ трубе, прикреплённой к стенке кабельными клипсами. В боксе освободите в предназначенных для этого местах отверстия для ввода кабелей, введите кабели и соедините их: кабель датчика подключите к клеммным колодкам в верхней части бокса в соответствии со схемой электромонтажной рис.3. Силовые кабели групп кабелей подогрева кровли и водостока подключите к клеммным колодкам в нижней части бокса в соответствии со схемой электромонтажной рис.3. Если потребляемая тепловым кабелем подогрева кровли мощность не превышает 3кВт, можно использоавть только один выход «Кровля». Если потребление больше 3кВт – используйте оба выхода «Кровля» и «Кровля2», равномерно распеределив нагрузку между выходами. Аналогично по выходам «Водосток» и «Водосток2». Максимальная нагрузка системы – 12кВт.
Зафиксируйте и закрепите кабели внутри бокса кабельными стяжками.
Проложите кабель силовой электрический от силового ввода (розетки) до бокса. Кабель должен располагаться в гофрированной ПВХ трубе, прикреплённой к стенке кабельными клипсами.
Освободите в нижней части бокса отверстие для силового кабеля. Введите кабель в бокс и соедините его жилы с соответствующими клеммами клеммных колодок в левой нижней части бокса.
Зафиксируйте и закрепите кабель внутри бокса кабельными стяжками. При необходимости кабельные вводы с бокс можно оформить уплотняющими вставками.
Убедитесь, что положение вводного автомата – отключено.
Подключите силовой кабель к силовому вводу (розетке).
Убедитесь с помощью отвёртки – индикатора в наличии напряжения на клеммной колодке L и верхней клемме вводного автомата. На этом монтаж решения закончен.

Настройка решения

Настройка решения производится в два этапа: первый – при отключённой нагрузке и второй – при подключённой.
Перед настройкой решения убедитесь, что автомат силового ввода находится в выключенном состоянии. Для настройки решения при отключённой нагрузке отключите нижние провода ближайших к индикатору ЛСМ-3з (слева) клеммных колодок, считая слева направо: второй, четвертой, пятой и шестой. При этом силовое напряжение на тепловые кабели подаваться не будет.
Включите вводной автомат. При этом должен включиться контроллер С2000-Т – загорится индикатор «Работа» и включится лампа Л3 (нижняя) индикатора ЛСМ-3з.
Включите компьютер. Проверьте наличие установленного драйвера С2000-USB и правильность его настройки согласно Приложение 1. Установка и настройка драйвера преобразователя С2000-USB.
Произведите настройку решения удобным для вас способом: - Приложение 3. Настройка решения с помощью программы «Конфигуратор С2000-Т» (не рекомендуется).
- Приложение 4. Настройка решения с помощью программы «MProg».
- Приложение 5. Настройка решения с помощью OPC сервера С2000-Т.

Проверка работы решения при подключенной нагрузке.

Отключите автомат ввода питания в боксе.
Восстановите все внешние кабельные соединения бокса в соответствии со схемой электромонтажной. Проверьте механическую надёжность подключения кабелей к клеммным колодкам бокса.
Отключите штатный кабель прибора С2000-USB от прибора, выньте его из бокса и отключите компьютер.
Поставьте на место и закрепите лицевую панель бокса с дверцами.
Проверьте подключение линий подогрева кровли и водостока.
Включите автомат ввода питания.
Проверьте включение линий подогрева кровли и водостока при температуре в зоне температурного датчика в пределах -150С - +50С. При температуре в зоне температурного датчика вне пределов -150С - +50С линии подогрева кровли и водостока должны быть отключены. Таким образом мы проверили работу решения при подключенной нагрузке.

Приложение 1. Установка и настройка драйвера преобразователя С2000-USB

Скачаем драйвер С2000-USB по ссылке https://bolid.ru/production/orion/interface-converter/s2000-usb.html#download.
Соединяем устройство С2000 - USB бокса прилагаемым к нему кабелем с компьютером. Проверяем подключение С2000-USB: в панели управления компьютера в разделе «Оборудование и звук» выбираем просмотр устройств и принтеров. Наш преобразователь интерфейсов С2000-USB показан там как XR21B1411. Открываем его и в папке «оборудование» видим XR21B1411 USB UART (COM7), т.е. в нашем случае номер СОМ порта – 7. При проверке подключения С2000-USB на разных компьютерах номер СОМ порта может оказаться разным. Заходим в свойства и в Port Settings. Проверяем наличие галочки около метки RS-485.

Приложение 2. Загрузка встроенной программы в контроллер С2000-Т

Скачаем программу Orion_prog по ссылке https://bolid.ru/production/orion/po-orion/po-config/orion-prog.html#descr.
Скачаем файл встроенной программы С2000-Т по ссылке https://bolid.ru/production/disp/s2000-t/s2000_t.html#download.
Распакуем файл встроенной программы в удобную папку.
Запустим программу. Появится окошко:

Окно программы

Нажмем кнопку «Опрос» и увидим Адрес подключенного прибора на шине RS-485- Orion. В окне появится обнаруженный прибор с версией ПО.

Окно программы

Для перепрошивки необходимо выбрать прибор, кликнув по нему в окошке «Изменение версий приборов». Нажимаем на кнопку «Программа». Появится окошко следующего вида:

Окно программы

Выбираем скачанный и распакованный файл и нажимаем «Открыть».

Окно программы

ВАЖНО!!! Версия программы обозначается тремя цифрами - 2.03. В скобках указана служебная информация. Подверсия программы в OrionProg не отображается.
Для записи файла в С2000-Т, нажмите «Записать».
Закройте программу Orion_prog, т.к. она занимает СОМ порт.

Приложение 3. Настройка решения с помощью программы «Конфигуратор С2000-Т»

Скачайте программу «Конфигуратор С2000-Т вер. 3.01» по ссылке https://bolid.ru/production/disp/scada/config_s2000-t.html#download.
Рекомендовано ознакомиться с руководством пользователя на программу.
Установите и запустите программу:
Откройте файл проекта «Кровля Конф3хх» из прилагаемых файлов решения, выбрав меню «Проект/Открыть»:

Дважды щелкните по рабочему файлу «Кровля» в дереве проекта:
Устанавливаем номер СОМ порта, нажав кнопку «Связь» :

Устанавливаем номер нашего порта:
Устанавливаем параметры связи с прибором, дважды кликнув по ветке «Связь», и в появившемся окне «Связь с прибором» устанавливаем протокол «ОРИОН» и адрес контроллера:
Если адрес контроллера неизвестен, узнать его можно с помощью программы «OrionProg» согласно Приложение 2. Загрузка встроенной программы в контроллер С2000-Т.
Для прошивки конфигурации в контроллер, необходимо установить метку на него в дереве проекта, дважды кликнув на ветку с контроллером:
В нижней части панели конфигуратора появится запись:
ВАЖНО!!! Если версия ПО контроллера ниже 2.03:6 (6-подверсия программы), необходимо произвести его замену, согласно Приложение 2. Загрузка встроенной программы в контроллер С2000-Т.
После появления надписи «Связь установлена», загрузим конфигурацию в прибор. Для этого правой кнопкой мыши кликнем по рабочему файлу «Вытяжка» и в выпадающем меню выберем «Записать в прибор»:
После записи конфигурации выполните сброс прибора.

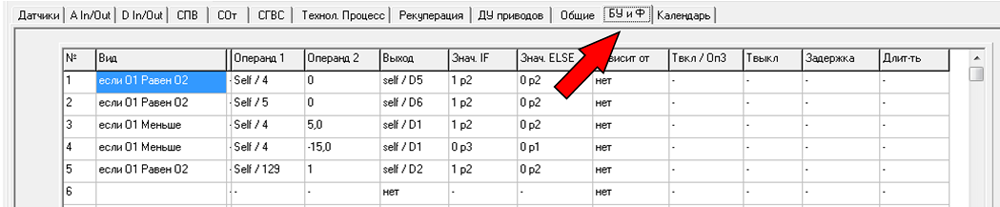

Для просмотра алгоритма работы решения в выберите раздел «БУ и Ф» (Блок условий и функций)
В приводимой конфигурации использован следующий алгоритм:
Производится автоматическое включение и выключение двух зон нагрева кровли здания по температуре наружного воздуха TE1.1 в интервале +5......-15 грд.С.
Управление включением производится с дискретных выходов DO1, DO2
Аварийный режим индицируется на выходах DO4, DO5.
Режим аварии определяется по срабатыванию автоматических защитных автоматов с нормально замкнутыми дополнительными контактами, которые подключены к соответствующим дискретным входам контроллера DI1, DI2.
Значения уставок порогов включения и выключения задается в Блоке условий контроллера.
Для проверки работы алгоритма при отключённой нагрузке перейдите в режим визуализации. Для этого в левой части главной страницы конфигуратора нажмите на кнопку «Визуализация». Появится экран следующего вида:

В правой части экрана необходимо поставить все галочки у входов и выходов, которые необходимо проконтролировать и нажать в верхней левой части экрана кнопку «Старт». Теперь на экране будут отображаться изменения состояния контролируемых входов и выходов.
Переведите Автоматический выключатель ВА-105-1 (третий справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Кровля», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 2», показывающий перегрузку линии обогрева кровли. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Кровля».
Переведите Автоматический выключатель ВА-105-2 (четвёртый справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Водосток», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 1», показывающий перегрузку линии обогрева водостока. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Водосток».
Проверьте уличным термометром температуру в зоне расположения температурного датчика. Если эта температура находится в пределах -150С - +50С на блоке индикации ЛСМ-3з бокса включатся верхний и средний индикаторы. Если температура находится вне указанных пределов – верхний и средний индикаторы ЛСМ-3з должны находиться в выключенном состоянии. Таким образом, мы проверили работу решения при изменении состояния температурного датчика.
Нижний зеленый индикатор ЛСМ-3з – «Сеть» будет продолжать светиться, пока включено напряжение питания бокса.

Приложение 4. Настройка решения с помощью программы «MProg»

Скачайте программу «MProg вер. 1.105» по ссылке https://bolid.ru/production/disp/scada/mprog.html#download.
Рекомендовано ознакомиться с руководством пользователя на программу.
Установите и запустите программу.
Откройте проект технического решения «КровляMProg»:
Откройте рабочие файлы проекта, дважды щелкнув по соответствующим веткам дерева проекта:
Появятся вкладки рабочих файлов:
Устанавливаем номер СОМ порта, нажав кнопку «Коммуникации» :
Если неизвестны параметры связи прибора, то воспользуйтесь кнопкой «Поиск приборов»:
Выставите «Параметры поиска», «Тип поиска» и нажмите кнопку «Старт». При успешном поиске в правой части окна отобразятся найденные приборы с соответсвующими параметрами связи.
Устанавливаем параметры связи с прибором, дважды кликнув по ветке «Связь», и в появившемся окне «Связь с прибором» устанавливаем протокол «ОРИОН» и адрес контроллера:
Для прошивки конфигурации в контроллер, необходимо установить метку на него в дереве проекта, дважды кликнув на ветку с контроллером:
В нижней части панели конфигуратора появится запись:
ВАЖНО!!! Если версия ПО контроллера ниже 2.03:6, необходимо произвести его замену, согласно Приложение 2. Загрузка встроенной программы в контроллер С2000-Т.
После появления надписи «Связь установлена», загрузим конфигурацию в прибор. Для этого нажмем кнопку «Записать в прибор».
После записи конфигурации выполните сброс прибора. Для этого нажмем кнопку «Сброс прибора».
Для просмотра алгоритма работы решения выберите раздел «БУ и Ф» (Блок условий и функций)
В приводимой конфигурации использован следующий алгоритм:
Производится автоматическое включение и выключение двух зон нагрева кровли здания по температуре наружного воздуха TE1.1 в интервале +5......-15 грд.С.
Управление включением производится с дискретных выходов DO1, DO2
Аварийный режим индицируется на выходах DO4, DO5.
Режим аварии определяется по срабатыванию автоматических защитных автоматов с нормально замкнутыми дополнительными контактами, которые подключены к соответствующим дискретным входам контроллера DI1, DI2.
Значения уставок порогов включения и выключения задается в Блоке условий контроллера.
Для проверки работы алгоритма при отключённой нагрузке перейдите в режим визуализации. Для этого нажмите кнопку «Визуализация» в левой части окна программы и кнопку «Просмотр переменных и графиков» на панели инструментов.

Переведите Автоматический выключатель ВА-105-1 (третий справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Кровля», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 2», показывающий перегрузку линии обогрева кровли. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Кровля».
Переведите Автоматический выключатель ВА-105-2 (четвёртый справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Водосток», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 1», показывающий перегрузку линии обогрева водостока. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Водосток».
Проверьте уличным термометром температуру в зоне расположения температурного датчика. Если эта температура находится в пределах -150С - +50С на блоке индикации ЛСМ-3з бокса включатся верхний и средний индикаторы. Если температура находится вне указанных пределов – верхний и средний индикаторы ЛСМ-3з должны находиться в выключенном состоянии. Таким образом, мы проверили работу решения при изменении состояния температурного датчика.
Нижний зеленый индикатор ЛСМ-3з – «Сеть» будет продолжать светиться, пока включено напряжение питания бокса.

Приложение 5. Настройка решения с помощью OPC сервера С2000-Т

Скачайте набор программ для OPC сервера систем автоматизации в составе: ОРС-сервер систем автоматизации и Драйвер ОРС сервера систем автоматизации по ссылке https://bolid.ru/production/disp/scada/opc_s2_t.html#download.
Рекомендовано ознакомиться с руководством пользователя на программы и видео уроками https://bolid.ru/production/disp/scada/opc_s2_t.html#webinars.
В качестве клиента ОРС сервера рекомендовано использовать программу MatrikonOPC Explorer версии 3.5, находящуюся в свободном доступе.
Сконфигурируйте прибор согласно Приложение 4. Настройка решения с помощью программы «MProg».
Запустите «Драйвер ОРС сервера» и «Конфигуратор драйвера ОРС сервера».
В «Драйвер ОРС сервера» в меню «Файл» кликните «Открыть хранилище»:
В окне «Проводник» войдите в папку Template (шаблоны) и поместите туда два файла шаблонов (C2000-T-Orion_Roof и C2000-T-Modbus_Roof) из нашего примера:
В «Конфигураторе драйвера» перейдите в режим шаблонов с помощью кнопки «Шаблоны» и последовательно импортируйте с помощью кнопки «Импорт шаблонов» два шаблона из предыдущего пункта.
ВАЖНО!!! В целях безопасности шаблон C2000-T-Orion_Roof не отображается!
В «Конфигураторе драйвера» перейдите в режим подключения с помощью кнопки «Подключение», щелкните мышкой в строку с настройками подключения и подключитесь к драйверу кнопкой «Подключиться».
Подключение требует ввода пароля. Пароль «admin».
После успешного подключения, нажмите кнопку «Пользователи» для настройки прав допуска пользователей:
Пользователь «admin» - это программа «Конфигуратор драйвера», обычно с полным доступом.
Пользователь «opc» - это программа «OPC сервер», обычно с ограниченным доступом.
ВАЖНО!!! Для корректной работы пользователь «opc» имет права только «Чтение тегов» и «Управление выходами».
Пароли пользователей admin и opc по умолчанию – «admin» и «opc» соответственно. Для изменения паролей или других характеристик пользователей используйте соответствующие кнопки управления.
Для передачи списка пользователей в драйвер, нажмите кнопку .
Для просмотра подключенных к драйверу клиентов нажмите кнопку «Список клиентов» в окне программы «Драйвер»
В «Конфигураторе драйвера» нажмите кнопку «Линии» и добавьте СОМ-порт «Орион» или «МодБас», в зависимости от того, на какой протокол настроен прибор С2000-Т в шкафу:
Для СОМ-порта «Орион» необходимо ввести его номер в «Инспекторе обьектов»:
Для СОМ-порта «МодБас» программа сама предложит ввести его настройки:
ВАЖНО!!! Настройки СОМ-портов компьютера и параметры связи приборов индивидуальны. В данном техническом решении показаны номера портов, значения которых могут отличаться от реальных. Значения параметров связи приборов –значения, устанавливаемые на заводе-изготовителе.
Теперь добавим приборы, находящиеся на линиях связи СОМ-порта:
При добавлении устройства, работающее по протоколу «ОРИОН», установите его адрес и выберите ранее загруженный шаблон «С2000-Т-Orion_Roof v200»:
При добавлении устройства, работающее по протоколу «МодБас», установите его адрес и выберите ранее загруженный шаблон «С2000-Т-ModBas_Roof v200»:
Кликая по добавленным устройствам, просмотрите перечень тегов, который будут доступны клиентам ОРС – сервера: Для «ORION»:
Для «ModBus»:
Загрузите настроенную конфигурацию в «Драйвер», нажав :
«Драйвер » сконфигурирован на выбранный протокол «Orion» или «ModBus».
Запустите программу «Конфигуратор ОРС-сервера»:
Укажите параметры связи с «Драйвером». Запустите клиент ОРС-сервера - программу «Matricon»:
Из списка доступных серверов выберите «Bolid.AutomationOPC.2» на жмите кнопку «Connect to selected OPC Server». При успешном подсоединении к серверу, появятся его характреристики:
Создайте на ОРС-сервере группу тегов «Orion» или «ModBus», в зависимости от протокола контроллера, нажав на кнопку «Add Items…» (показана картинка с тегами, доступных по протоколу «Orion»):
Важно!!! Для протокола «МодБас» используйте другое имя группы тегов, например «С2000Т_ModBus_Roof». Нажмите «OK»:
Выберите созданную группу тегов на СОМ7 и перекиньте все теги из нее в правое окно. Нажмите «ОК».
У ОРС – сервера появилась группа тегов, в которой собраны все теги по выбранному протоколу.
ОРС запущен и готов к работе. При наличии связи с прибором, в окне программы «Matricon» можно наблюдать значения тегов прибора и их состояние на сервере (показана картинка с тегами, доступных по протоколу «МодБас»):
При необходимости перехода с протокола «Orion» на «ModBus» в переменную «Тип интерфейса» запишите значение 85 и выполните перезагрузку прибора, записав в переменную «Перезагрузка устройства» значение 1. Прибор перезагрузится и продолжит работу в протоколе «МодБас».
При необходимости перехода с протокола «ModBus» на «Orion» в переменную «Регистр команд» запишите значение 2193. Прибор перезагрузится и продолжит работу в протоколе «Orion». Настройка программной части завершена, перейдем к настройке аппаратной части.
Переведите Автоматический выключатель ВА-105-1 (третий справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Кровля», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 2», показывающий перегрузку линии обогрева кровли. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Кровля».
Переведите Автоматический выключатель ВА-105-2 (четвёртый справа в нижнем ряду щитка) в нижнее положение. Это вызовет сброс контакта датчика перегрузки линии «Водосток», чтобы смоделировать перегрузку этой линии. При этом включится индикатор «Авария 1», показывающий перегрузку линии обогрева водостока. Верните автоматический выключатель в верхнее положение – индикатор аварии погаснет. Таким образом мы проверили срабатывание системы при перегрузке линии «Водосток».
Проверьте уличным термометром температуру в зоне расположения температурного датчика. Если эта температура находится в пределах -150С - +50С на блоке индикации ЛСМ-3з бокса включатся верхний и средний индикаторы. Если температура находится вне указанных пределов – верхний и средний индикаторы ЛСМ-3з должны находиться в выключенном состоянии. Таким образом, мы проверили работу решения при изменении состояния температурного датчика.
Нижний зеленый индикатор ЛСМ-3з – «Сеть» будет продолжать светиться, пока включено напряжение питания бокса.

Технические решения на базе контроллера С2000-Т: Техническое решение по управлению системой антиобледенения кровли и водоотвода
Файл проекта для программы Mprog - MProg.zip
Файл проекта для ОРС-сервера систем автоматизации - OPC.zip
Файл проекта для программы Конфигуратор С2000-Т версии 3.хх - Config3.xx.zip
Файл проекта для визуализации на контроллере М3000-Т Инсат - ТР Антиобледенение кровли.tar.xz
