278-ИОС 5.3

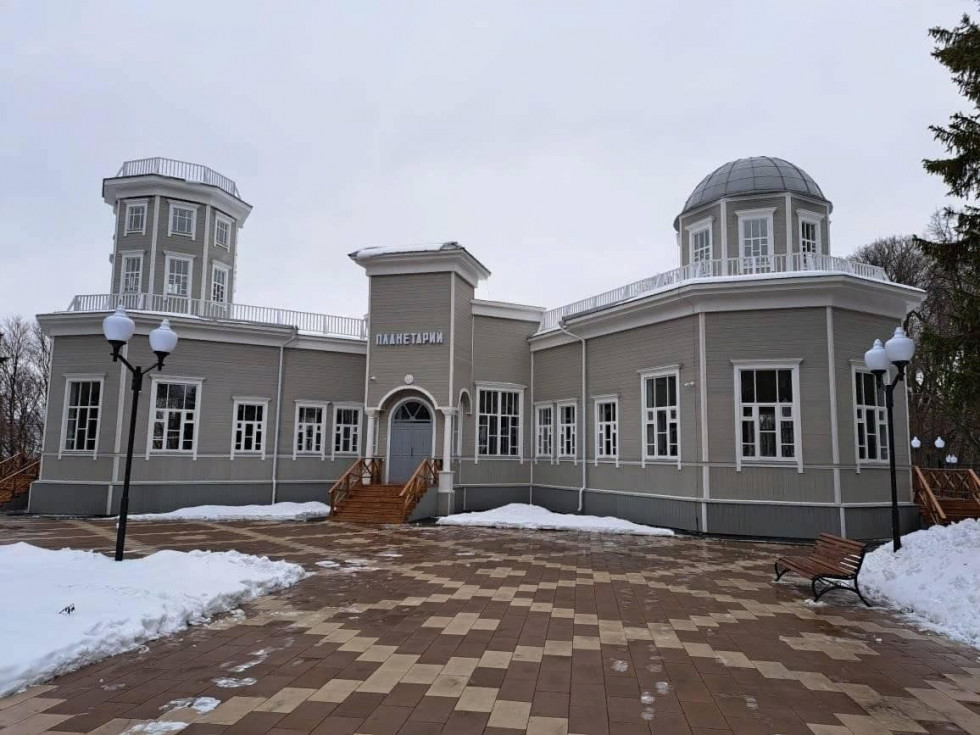

«Обсерватория метеорологическая (деревянная)»

Адрес объекта: Россия, Пензенская обл, г Пенза, ул. Карла Маркса 2

Тип объекта: Учреждение культуры, отдыха и спорта (Стадионы, музеи, галереи, театры, ДК)

Проектируемый объект представляет собой здание обсерватории метеорологической (деревянной) в рамках приспособления его к современному использованию. Здание 2-этажное. Здание оснащено общеобменной вентиляцией, противодымной защитой. В помещениях объекта в музейных залах применены преимущественно подвесные потолки.
Система спроектирована на базе интегрированной системы "Орион" с автоматизированным рабочим местом «АРМ Орион Про» с использованием адресно-аналоговой подсистемы на базе контроллера С2000-КДЛ.
Система включает в себя:
- компьютер оператора 19»;
- программное обеспечение АРМ «Орион Про»;
-"С2000М" - пульт управления охранно-пожарный;
-"С2000-БКИ" - блок индикации;
-"С2000-КДЛ" - контроллер адресной двухпроводной подсистемы передачи извещений;
-"С2000-СП2" - блок сигнально-пусковой;
- «С2000-КПБ» - блок контрольно-пусковой;
-"С2000-СП4" - адресный релейный блок
Дымовые пожарные извещатели позволяют обнаружить пожар на более ранней стадии, чем тепловые извещатели, тем более, что при пожаре в защищаемых помещениях первичным признаком пожара является дым. Поэтому для защиты помещений выбраны адресные дымовые пожарные извещатели ДИП-34А-01-02, ручные адресные пожарные извещатели ИПР 513-3 А исп. 01, работающие в составе интегрированной системы "Орион"

Для реализации проекта была использована следующая продукция

Пожарная сигнализация
АРМ шт.	Сетевой контроллер шт.	Прибор шт.	Извещатель шт.	Повторитель, преобразователь интерфейса шт.	Прочее шт.
Орион Про 1 Монитор Орион Про 1	С2000М 1	ШКП-10 2 С2000-СП2 исп.02 12 С2000-КПБ 2 С2000-КДЛ 4 С2000-БКИ 1 С2000-АР8 2 РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) 2	С2000-СП4/24 25 ДИП-34А-03 64 С2000-ИПДЛ 2 С2000-АР2 исп.02 3 ИПР 513-3АМ 14 БРИЗ 10
Итого: 2	1	25	118

Охранная сигнализация
АРМ шт.	Сетевой контроллер шт.	Прибор шт.	Извещатель шт.	Повторитель, преобразователь интерфейса шт.	Прочее шт.
Орион Про 1	С2000М 1		С2000-СМК Эстет 13 С2000-ПИК-СТ 14 С2000-КТ 1 С2000-ИК исп.03 20
Итого: 1	1		48

Контроль доступа
АРМ шт.	Сетевой контроллер шт.	Прибор шт.	Извещатель шт.	Повторитель, преобразователь интерфейса шт.	Прочее шт.
Орион Про 1		РИП-12 исп.04 (РИП-12-2/7М2) 3 С2000-2 3			С2000-Proxy 3
Итого: 1		6			3
