Исполнитель:
ООО "Верта"
Выполненные работы по проекту:- эксплуатация, обслуживание

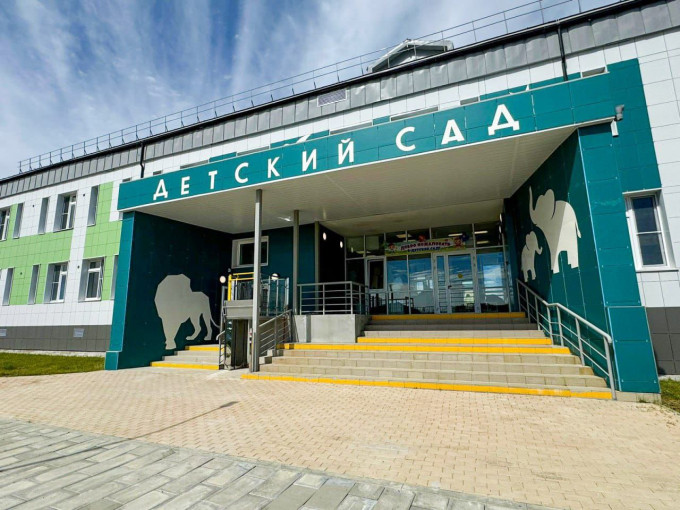

Муниципальное бюджетное дошкольное образовательное учреждение детский сад «Звёздочка»
Адрес объекта: Россия, Сахалинская обл, с Крабозаводское, Ключевая улица, 6
Тип объекта: Образовательное учреждение (Школы, детские сады, институты, университеты.)
Система автоматической пожарной сигнализации и Система оповещения о пожаре построены на базе оборудования НВП «Болид»
Центральное оборудование :
- автоматизированное рабочее место ( АРМ ) " Орион Про ";
- пульт контроля и управления ( ПКУ ) " С 2000 М ";
- блок индикации с клавиатурой "С 2000- БКИ ";
- контроллер двухпроводной линии связи "С 2000- КДЛ ";
- блок сигнально -пусковой "С 2000- СП 1 исп .01";
- прибор приемно -контрольный охранно -пожарный с универсальным GSM- коммуникатором для работы в составе системы ЛАВИНА
"Гранит -3 Л ( УК )";
- резервированные источники питания РИП -24 исп .56 ( РИП -24-4/40 М 3- Р -RS) и РИП -24 исп .51 ( РИП -24-2/7 П 1- Р -RS.
Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) Объекта - 2 тип.
Адресные оповещатели "С 2000-ОСТ" и "С 2000-ОПЗ" подключены в двухпроводную линию связи.
Вентиляция здания. Предусмотрена приточно-вытяжная с механическим и естественным по-буждением.
На объекте имеются система подпора воздуха ПД 1, ПД 2, ПД 3, ПД 4, ПД 5 и система дымоудаления ВД 1 и ВД 2 производства "ВЕЗА ". Управление вентиляторами осуществляется контроль-но-пусковыми шкафами производства "Bolid" ШКП -4 и ШКП -10, в зависимости от мощности двигателя.
Противодымная вентиляция состоит из системы приточной и вытяжной противодымной вен-тиляции. В холле и вестибюле здания на 1 и 2 этаже расположены зоны безопасности МГН, в ко-торые выходят двери лифта. Имеется подпор воздуха в шахту лифта, подпор воздуха в безопасные зоны. Подпор воздуха в безопасные зоны обеспечивается двумя отдельными системами, исходя из расчета на открытую и закрытую дверь в помещение безопасности МГН.
Для автоматизации запорной арматуры в системе водоснабжения используются шкафы управления задвижками производства "Bolid".
Управление вентустановками В 3, В 5- В 25 осуществляется на посту охраны из шкафа ШУ.
Система охранной сигнализации выполнена на базе оборудования НВП "Болид ".
Центральное оборудование : автоматизированное рабочее место ( АРМ ) " Орион Про "; пульт контроля и управления ( ПКУ ) " С 2000 М " ( предусмотрен системой пожарной сигнализации ); блок индикации с клавиатурой "С 2000- БКИ "; контроллер двухпроводной линии связи "С 2000- КДЛ ".
"С 2000- КДЛ "
Для реализации проекта была использована следующая продукция
| Пожарная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 3 2 8 1 5 4 1 1 | 69 4 270 7 38 50 | 1 1 | |
Итого: 1 | 1 | 25 | 438 | 2 | |
| Оповещение о пожаре |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 2 4 | 47 77 | | |
Итого: 1 | 1 | 6 | 124 | | |
| Охранная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 1 6 2 | 17 130 239 50 32 | | |
Итого: 1 | 1 | 9 | 468 | | |
| Контроль и управление доступом |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 6 1 | | | |
Итого: 1 | 1 | 7 | | | |
| Противодымная вентиляция |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 4 2 2 | 69 | | |
Итого: 1 | 1 | 8 | 69 | | |
