Охрана домов в коттеджном поселке. Типовое решение и рекомендации.

Загородные дома нередко остаются без присмотра на протяжении длительного времени. При этом наличие ограждения, видеонаблюдения и поста охраны посёлка не гарантирует своевременного обнаружения проникновения в конкретный дом. Для эффективной защиты необходима система, которая не только выявляет угрозы, но и передаёт информацию службе охраны для организации реагирования.

1. Преимущества внедрения беспроводной системы «Антарес» и АРМ ПЦО «Эгида-3»

• Единая для коттеджного посёлка служба мониторинга при сохранении автономности домовладений
• Полная совместимость оборудования и ПО в рамках одной экосистемы
• Раннее обнаружение проникновения на охраняемый объект
• Минимизация или полное предотвращение ущерба от техногенных аварий
• Видеоверификация тревожных событий
• Доступ собственника из мобильного приложения
• Оповещение собственников через СМС или приложение «Личный кабинет» ПЦО
• Своевременное реагирование, отвечающее характеру угрозы

2. Назначение и область применения

Предлагаемое решение обеспечивает обнаружение несанкционированного проникновения в коттедж, передачу тревожных и технических событий на единый пункт централизованной охраны (ПЦО), а также дистанционное информирование и управление для собственника.

Область применения: индивидуальные домовладения и придомовые участки, объединённые централизованным мониторингом.

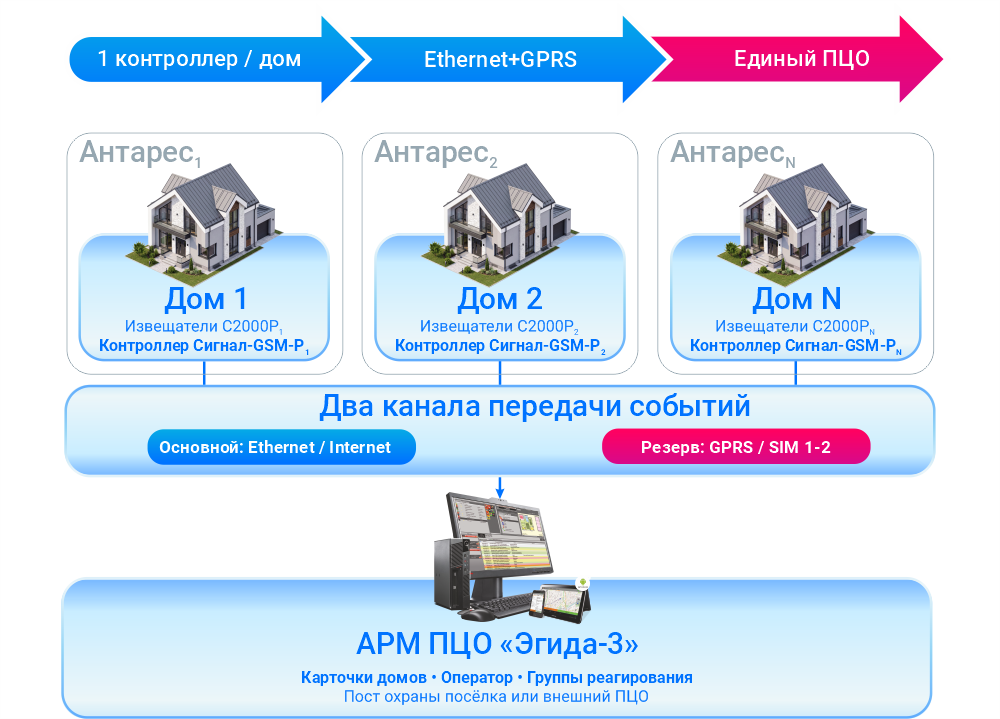

Рис.1 Структурная схема организации охраны домов в коттеджном поселке

2.1. Исходные данные

2.2. Что входит в решение

Базовые функции:

• контроль открывания дверей / окон
• обнаружение движения
• тревожная кнопка
• местное оповещение
• постановка на охрану / снятие с охраны
• передача «Тревоги» и технических неисправностей на ПЦО
• карточки объектов, журнал тревожных событий

По отдельной спецификации могут добавляться:

• раннее обнаружение на придомовой территории
• контроль разбития стекла
• контроль затопления
• контроль температуры
• видеоверификация
• домашняя автоматизация

3. Архитектура системы и передача тревожных событий

3.1. Коттедж

Охранные извещатели и устройства управления системы «Антарес» связываются по радиоканалу с блоком «Сигнал-GSM-Р». Блок опрашивает устройства, фиксирует состояние разделов и событий, управляет местным оповещением и транслирует извещения в заданные направления.

Контроллер питается от сети 220 В и оснащается внутренним резервным аккумулятором. Извещатели имеют собственные источники питания; дополнительные кабельные линии к извещателям не требуются.

3.2. Информационное взаимодействие объекта охраны с ПЦО и собственником

3.3. Централизованная охрана

АРМ ПЦО «Эгида-3» принимает события, сопоставляет их с карточками домовладений, отображает состояние и место тревоги, ведёт журнал, помогает вызвать и сопровождать группу реагирования. Для каждого коттеджа заводится отдельная карточка с адресом, контактами, инструкцией и привязкой зон. Собственник через приложение «Тревожная кнопка» может отправить сигнал тревоги нападения и координаты на ПЦО непосредственно со смартфона.

4. Охранные рубежи

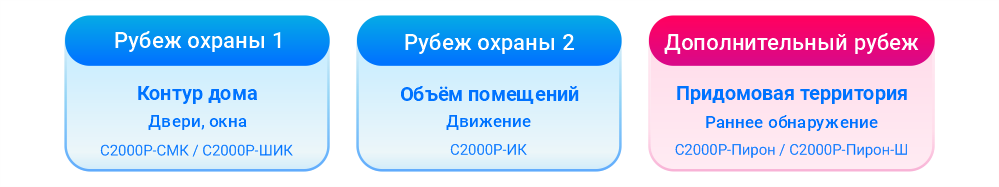

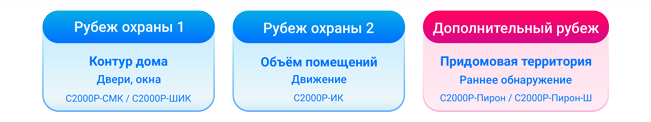

Рис.2 Рубежи охраны

Основные рубежи проектируются исходя из конфигурации здания. Устройства наружной охраны относятся к индивидуальному участку и не образуют общепоселковый рубеж.

5. Оборудование типового дома

Предлагается минимальная конфигурация «Стандарт» для коттеджа. Спецификация ниже — проектный вариант. Реальное количество устройств определяется при обследовании объекта.

5.1. Дополнительные устройства

5.2. Принципы размещения на объекте

Блок «Сигнал-GSM-Р» размещают в зоне устойчивой радиосвязи, вне свободного доступа посторонних, при допустимых условиях эксплуатации и наличии сети питания. Места установки извещателей определяют с учётом планировки, предметов интерьера, остекления и ложных факторов срабатывания.

Радиоканальные устройства предварительно проверяют на объекте, а наружные извещатели выбирают по заявленным условиям эксплуатации и фактическим зонам обзора. При недостаточном уровне сигнала предусматривают ретрансляторы С2000Р-РР для увеличения зоны уверенного приёма.

6. Состав поста централизованной охраны

Для группы коттеджей требуется единая инфраструктура приёма и обработки событий. Её стоимость и лицензирование не включены автоматически в объектовый комплект оборудования одного дома.

6.1. Карточка домовладения в «Эгиде-3»

Для каждой карточки рекомендуется указать уникальный номер объекта, адрес и ориентиры для подъезда, контакты собственников, схему зон и вероятные точки проникновения, порядок допуска, инструкции по тревогам, ответственного ГБР, время работы охраны и особые условия (животные, технические помещения).

6.2. Роли и права

Собственник может ставить и снимать назначенные ему разделы с охраны, получать уведомления о событиях в мобильном приложении Signal GSM. Дежурный ПЦО принимает события и организует реагирование. Техник осуществляет настройки в пределах выданных полномочий. Удалённое управление объектами из ПЦО должно соответствовать договору и внутреннему регламенту.

7. Логика обработки событий на ПЦО

8. Надёжность, ограничения и меры защиты

8.1. Радиосеть каждого дома

Один «Сигнал-GSM-Р» обслуживает до 100 радиоустройств (из них до 32 ретрансляторов / устройств ретрансляции). Дальность связи между радиоустройствами достигает 1200 м. на открытой местности. Для сложных и протяженных объектов возможно создание последовательной цепи ретрансляции (до 8 ретрансляторов). До установки системы «Антарес» целесообразно провести обследование объекта по уровню радиосигнала в местах планируемого размещения радиоустройств – это позволит оптимизировать конфигурацию оборудования на объекте.

8.2. Электропитание и сеть

• Объектовый прибор должен выдерживать предусмотренную документацией работу при пропадании сети; фактическую автономность проверяют по нагрузке и состоянию АКБ.
• Если Ethernet-путь зависит от домашнего роутера, следует обеспечить его резервным питанием либо предусмотреть рабочий GSM-резерв для своевременной передачи тревожных сообщений (основной и резервный канал передачи извещений).
• Сотовые SIM-карты предпочтительно выбирать у разных операторов. Проверка стабильности GPRS/2G на месте обязательна: наличие мобильной связи не означает доступности нужного пакетного сервиса.
• На ПЦО предусматриваются ИБП, резервные подключения и контроль сетевого оборудования.

8.3. Организационные меры

• Разграничение ролей, индивидуальные идентификаторы пользователей и регистрация действий; своевременный отзыв утраченных брелоков.
• Контроль сроков замены батарей в радиоустройствах.
• Защита доступа к ПЦО, резервное копирование базы, актуализация ПО, регламент связи с собственниками и договор реагирования.

8.4. Контрольные испытания устойчивости

Следует проверить отключение сети 220 В и Ethernet, работу GPRS и резервной SIM-карты, потерю связи с радиоустройством и восстановление передачи.

9. Масштабирование на коттеджный посёлок

Оборудование каждого дома рассчитывается отдельно. При увеличении числа домов возрастает количество объектовых контроллеров, а не нагрузка на единую радиосеть одного контроллера.

В масштабах коттеджного поселка следует учесть затраты на оборудование сетевой инфраструктуры, монтаж, SIM-тарифы, лицензирование ПО, резервирование питания и работы по обследованию объекта.

10. Последовательность внедрения

1. Предпроектное обследование: планы домов и участков, уязвимые проёмы, радиопокрытие, сеть, доступность GPRS, расположение ПЦО.
2. Задание на охрану: перечень помещений и рубежей, приоритеты, способы мониторинга и реагирования, состав ГБР и договорные условия.
3. Объектовая спецификация: размещение контроллера и радиоустройств по каждому типу дома.
4. Монтаж и настройка: привязка устройств, назначение разделов, назначение пользователей, настройка взаимодействия с АРМ ПЦО «Эгида-3», резервных SIM-карт.
5. Конфигурация ПЦО: создание карточек, приёмных каналов, инструкций оператора, создание дерева оборудования и привязки к объектам охраны, дополнение информации по карточкам объектов, кроссировка объектов, настройка мобильных сервисов (опционально).
6. Приёмо-сдаточные испытания.
7. Передача в эксплуатацию: акты, инструкции собственникам, обучение оператора, график обслуживания и журнал неисправностей.

10.1. Минимальная программа приёмочных проверок

• У каждого дома есть уникальный идентификатор и корректная карточка в «Эгиде-3».
• Все извещатели проверены из конечных мест установки; уровни связи соответствуют уровню «отлично» или «хорошо».
• Проверены постановка/снятие, охрана по разделам, тревожная кнопка.
• Проверена передача тревог по основному и резервному каналам на «Эгида-3».
• Проверена работа на резервном питании; при необходимости — резерв домашнего роутера.
• Проверены сообщения о технической неисправности, низком заряде и восстановлении.
• Разыгран сценарий поступления тревожного сообщения и реагирования на него.

11. Условия применимости решения

Документ описывает один из вариантов функциональной и организационной схемы. Окончательные перечни изделий, их количество, требования к источникам питания, группировка разделов, пригодность оборудования к наружной установке и конфигурация ПЦО устанавливаются при обследовании объекта и действующими руководствами по эксплуатации.
