Адресные приводы клапанов: больше контроля — выше надёжность СПДВ

Как повысить надёжность противодымной вентиляции и сократить затраты на её монтаж и обслуживание? Рассказываем о преимуществах адресного управления клапанами и возможностях нового реверсивного привода С2000-ПКР компании «Болид».

Адресное управление — новые возможности для противодымной вентиляции

Современные адресные системы пожарной автоматики обеспечивают высокую информативность, гибкость построения и широкие возможности контроля оборудования. Благодаря индивидуальной адресации устройств они позволяют не только упростить проектирование и монтаж, но и повысить эффективность диагностики неисправностей и технического обслуживания.

Преимущества адресных технологий особенно актуальны для систем противодымной вентиляции (СПДВ), надёжность которых во многом зависит от своевременного и правильного срабатывания исполнительных устройств — противопожарных клапанов.

При традиционном способе управления клапанами используются отдельные пусковые блоки, устройства контроля положения и дополнительные кабельные соединения. Это усложняет архитектуру системы, увеличивает объём монтажных работ и количество элементов, требующих проверки и обслуживания.

Альтернативой такому подходу становится применение адресных приводов клапанов, объединяющих функции управления, контроля и диагностики непосредственно в исполнительном устройстве.

С2000-ПКР — адресный привод со встроенным управлением и контролем

Специалисты компании «Болид» усовершенствовали конструкцию реверсивного привода клапана противодымной вентиляции, интегрировав в него адресный модуль управления и контроля с интерфейсом подключения к двухпроводной линии связи (ДПЛС) ИСО «Орион».

Результатом разработки стал адресный реверсивный привод С2000-ПКР, который подключается непосредственно к ДПЛС без применения отдельных адресных пусковых блоков.

Такое техническое решение позволяет отказаться от ряда промежуточных устройств, сократить количество электрических соединений и упростить построение системы управления противодымной вентиляцией.

Интеграция привода и адресного модуля в одном изделии также решает проблему электрической совместимости исполнительного механизма с внешними блоками управления, снижая вероятность ошибок при подключении.

Больше контроля — выше надёжность

Одним из ключевых преимуществ С2000-ПКР является возможность контроля исполнительного устройства непосредственно средствами адресной системы пожарной автоматики.

В традиционных решениях управление приводом и контроль его состояния осуществляются с помощью отдельных устройств. При этом дополнительные соединения и промежуточные блоки увеличивают количество потенциальных точек отказа.

В С2000-ПКР функции управления и контроля интегрированы непосредственно в привод, а линия связи контролируется до самого исполнительного устройства.

Дополнительную защиту обеспечивает встроенный изолятор короткого замыкания. Он позволяет ограничить влияние короткого замыкания на работоспособность других устройств адресной линии, повышая устойчивость системы к отдельным неисправностям.

Таким образом, применение адресного привода создаёт дополнительные возможности для повышения отказоустойчивости и эксплуатационной надёжности СПДВ.

Меньше оборудования — проще проектирование и монтаж

Применение С2000-ПКР позволяет существенно упростить архитектуру системы противодымной вентиляции.

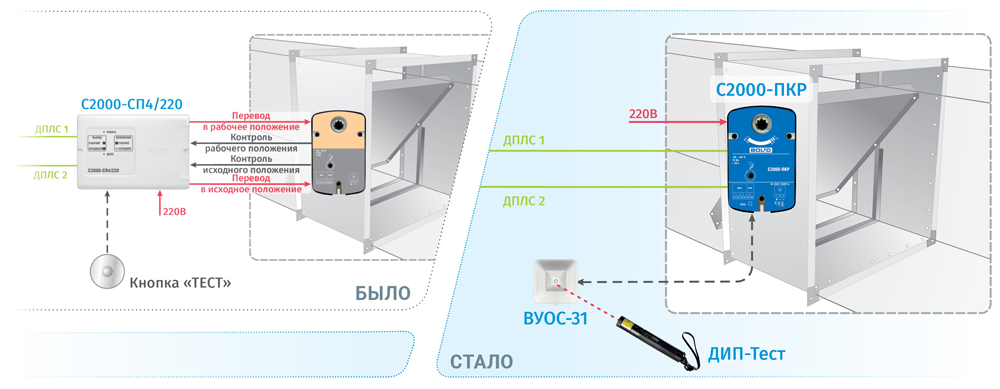

Благодаря непосредственному подключению к ДПЛС исключается необходимость установки отдельных адресных блоков управления клапанами и прокладки дополнительных цепей между такими блоками и приводами.

Это обеспечивает сразу несколько преимуществ:

• Сокращение количества оборудования. Функции управления и контроля реализованы непосредственно в приводе без применения отдельных пусковых блоков.
• Уменьшение объёма монтажных работ. Сокращается количество дополнительных кабельных соединений и подключаемых устройств.
• Снижение вероятности ошибок подключения. Отсутствует необходимость согласования электрических характеристик привода с внешним пусковым блоком.
• Экономия адресного пространства. Для управления и контроля клапана требуется не более двух адресов вместо пяти в сравниваемом традиционном решении.
• Упрощение кабельной инфраструктуры. Интеграция функций управления и контроля позволяет сократить количество отдельных цепей и оптимизировать кабельные трассы.

В результате уменьшается трудоёмкость проектирования, монтажа и пусконаладочных работ, а также создаются предпосылки для снижения общей стоимости системы.

Удобная диагностика и техническое обслуживание

Преимущества адресного управления проявляются не только при создании системы, но и в процессе её эксплуатации.

С2000-ПКР обеспечивает возможность контроля режимов работы с использованием выносного устройства оптической сигнализации. Это упрощает визуальную проверку состояния оборудования непосредственно на объекте.

Дополнительно предусмотрена возможность дистанционного тестирования с помощью лазерного тестера, что облегчает проверку работоспособности привода при проведении технического обслуживания.

Автоматический контроль линии связи до самого привода позволяет своевременно обнаруживать нарушения связи и упрощает локализацию неисправностей.

Преимущества адресного реверсивного привода С2000-ПКР

Применение С2000-ПКР в составе ИСО «Орион» обеспечивает:

1. Непосредственное подключение к ДПЛС без промежуточных адресных блоков управления.
2. Снижение вероятности ошибок подключения и устранение проблем электрической совместимости с отдельными пусковыми блоками.
3. Повышение устойчивости адресной линии к коротким замыканиям благодаря встроенному изолятору.
4. Использование не более двух адресов для управления и контроля клапана.
5. Автоматический контроль линии связи непосредственно до привода.
6. Возможность визуального контроля режимов работы с помощью выносного устройства оптической сигнализации.
7. Поддержку дистанционного тестирования с использованием лазерного тестера.
8. Сокращение количества дополнительных кабельных соединений и промежуточного оборудования.
9. Упрощение проектирования, монтажа, пусконаладки и технического обслуживания.

Адресный привод — новый подход к построению СПДВ

Адресный реверсивный привод С2000-ПКР представляет собой комплексное решение, объединяющее исполнительный механизм, функции управления и контроля в одном устройстве.

Его применение позволяет перейти от традиционной схемы с отдельными пусковыми блоками к более простой и информативной архитектуре системы противодымной вентиляции.

Сокращение количества промежуточного оборудования и электрических соединений, автоматический контроль линии связи, встроенная защита от короткого замыкания и удобные средства диагностики создают условия для повышения надёжности СПДВ и снижения затрат на протяжении жизненного цикла системы.
