Описание КСПИ "Эгида"

Комбинированная система передачи извещений (КСПИ) "Эгида"
Описание КСПИ "Эгида"
Комбинированная система передачи извещений "Эгида" (КСПИ "Эгида") - это готовое решение для пожарного мониторинга объектов. Система разработана на базе промышленного ПК защищенного исполнения, включает все необходимые модули для приема извещений по локальной сети, проводным телефонным линиям и каналам GSM/GPRS от приборов "С2000-PGE", "УО-4С исп.02" и ИСО "Орион", по радиоканалу с применением радиооборудования компании "Альтоника".
КСПИ "Эгида" позволяет осуществлять мониторинг до 1000 объектов на одном рабочем месте, получать информацию о фактах возникновения пожарных тревог, запуска систем пожаротушения, неисправностях, фактов саботажа и несанкционированного вмешательства в работу противопожарных систем, получать информацию по параметрам адресных извещателей, предотвращая ложные срабатывания системы и обеспечивая своевременное обслуживание датчиков.

Функциональные возможности КСПИ "ЭГИДА"

    Для диспетчеров пожарных пультов:
  • Отображение текущего состояния объектов пожарной охраны на экране рабочего места
  • Звуковая сигнализация при приеме сигнала сработки пожарной автоматики на объекте
  • Расширенные сведения об объекте охраны: его местоположение, контактная информация о собственнике и обслуживающей организации, расположение элементов на поэтажном плане в карточке объекта. Из карточки объекта возможно управление элементами объекта и обработка тревог
  • Настраиваемые графические элементы на экране ППО
  • Формирование отчета за дежурную смену
    Для обслуживающей организации:
  • Обеспечивает приём, расшифровку и отображение сигналов "ВНИМАНИЕ", "ПОЖАР-1", "ПОЖАР-2", "ПУСК", "АВТОМАТИКА ОТКЛЮЧЕНА", "НЕИСПРАВНОСТЬ", "АВАРИЯ", "ПОТЕРИ СВЯЗИ" с приборами
  • Просмотр состояния всех объектов и логических элементов на интерактивном поэтажном плане объекта и карте местности
  • Периодический опрос параметров – температуры, влажности, задымлённости, запылённости и уровня напряжения адресных тепловых, дымовых и других типов извещателей и накопление статистики превышения порогов показателей, отказов, неисправностей и ложных срабатываний
  • Система отчетов с возможностью отображения статистики контролируемых параметров
    Для собственников объекта и инсталляторов систем передачи извещений:

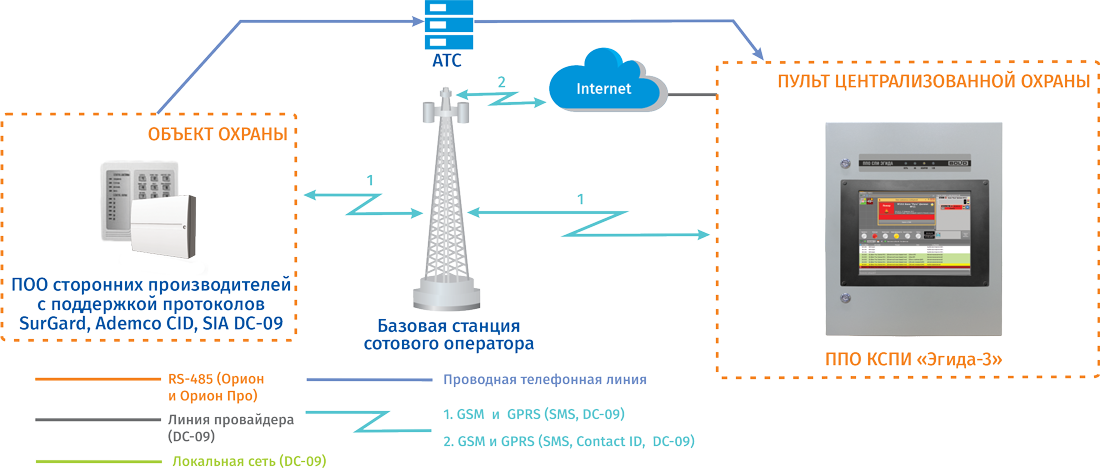

  • Приём извещений с объектов и систем передачи извещений с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, по беспроводным каналам сотовой связи GSM/GPRS, локальной сети Ethernet на ППО Эгида и по радиоканалу
  • Криптографическое закрытие передаваемой информации
  • Надежная передача извещений по резервному маршруту
    Приём извещений с объектов возможен по следующим каналам связи:
  • Радиоканал на частоте 150 МГц или 450 МГц с использованием сертифицированных для работы в системах пожарного мониторинга приборов компании Альтоника "Lonta-Optima", "Lonta-202" и приборов серии "БазАльт"
  • Канал сотовой связи GSM (GPRS), GSM SMS, GSM CSD, GSM Contact ID
  • Коммутируемая проводная телефонная линия
  • Локальная сеть Ethernet
  • Интерфейсная шина RS-485 и RS-232
  • Глобальная сеть Интернет
  • Спутниковая связь

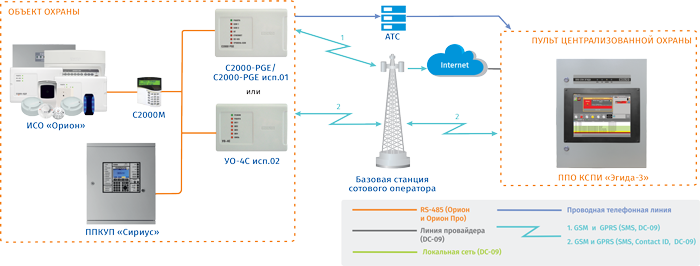

КСПИ "Эгида" состоит из прибора пультового оконечного системы передачи извещений "Эгида" (или ППО СПИ "Эгида") для приёма извещений и осуществления противопожарного мониторинга, который устанавливается в пожарной части, а также зарекомендовавших себя модульных объектовых оконечных приборов "УО-4С" и "С2000-PGE", работающих в составе пульта "С2000М", блока сигнально-пускового "С2000-СП1" и резервированного источника питания РИП исп.50, которые используются на объектах охраны. При использовании радиоканала могут применяться приборы передачи извещений систем "БазАльт", "Lonta-Optima" и "Lonta-202" компании "Альтоника". Допускается подключение приборов ИСО "Орион" к ППО СПИ "Эгида" по проводным каналам связи и протоколам "Орион" и "Орион ПРО" (без использования ПОО) с применением преобразователей протокола "С2000-Ethernet", USB-RS485 и др.

Объектовые и пультовые устройства в составе КСПИ "Эгида" Приборы и модули
ПОО КСПИ "Эгида" производства компании "Болид" УО-4С исп.02, С2000-PGE (в составе КСПИ "Эгида" рассматриваются как модули модульно-блочного устройства состоящего из пульта контроля и управления охранно-пожарного "С2000М", блока сигнально-пускового "С2000-СП1", прибора объектового оконечного "УО-4С" или "С2000-PGE")
ПОО сторонних производителей БазАльт-550, RS-201TD-RR, RS-202TD-RR и другие объектовые приборы серии "Lonta-Optima", "Lonta-202", "Lonta-Optima"
ППО КСПИ "Эгида" производства компании "Болид" ППО КСПИ "Эгида" с приёмным модулем "УОП-3 GSM"
ППО сторонних производителей Базовая станция БазАльт-8016 (подключается по USB к ППО "Эгида"), выносной приёмник "RS-201RD" и пульт "RS-201PN" (подключается по RS232 к ППО "Эгида"), базовая станция "RS-202RD" и пульт "RS-202PN" (подключается по RS232 к ППО "Эгида")

В качестве прибора объектового оконечного (ПОО), к которому подключаются ППКП ИСО "Орион", выступают приёмопередатчик-коммуникатор "БазАльт-550" из серии "БазАльт", передатчик коммуникатор "RS-201TD-RR" из серии "Lonta-Optima" и "RS-202TD-RR" из серии "Lonta-202". Приёмопередатчики-коммуникаторы "БазАльт-550" (далее – "БазАльт-550"), "RS-202TD-RR" и "RS-201TD-RR" входят в состав аппаратуры радиоканальной охранной сигнализации серии "БазАльт", "Lonta-Optima", "Lonta-202" и предназначены для подключения различного пожарного оборудования, включая ПКУ "С2000М" для передачи извещений по радиоканалу от приборов ИСО "Орион". При необходимости, приборы ИСО "Орион" могут подключаться к ППО СПИ "Эгида" по локальной сети через преобразователи протокола "С2000-Ethernet".

    В качестве внешнего приёмного модуля ППО "Эгида" могут выступать радиоканальные приборы компании "Альтоника":
  • базовая станция "БазАльт-8016"
  • выносной приёмник "RS-201RD" вместе с пультом централизованного наблюдения "RS201-PN"
  • базовая станция "RS-202BSm" вместе с пультом централизованного наблюдения "RS202-PN"

Приборы серии "БазАльт", "Lonta-202", "Lonta Optima" имеют сертификаты соответствия требованиям технического регламента о требованиях пожарной безопасности (ФЗ №123).

Система передачи извещений "Эгида" поддерживает резервирование каналов передачи извещений на программном и аппаратном уровне, что позволяет с одного объекта параллельно передать сигналы по разным каналам связи. Таким способом можно повысить надежность передачи тревожного сигнала, передавая его одновременно по нескольким каналам или использовать возможности резервирования каналов на уровне программного обеспечения и объектовых приборов передачи извещений. Точность доставки сообщений при любом способе доставки и канале связи – до адресного извещателя, входа или выхода прибора.


Таким образом, в СПИ "Эгида" решена задача повышения надежности доставки сообщений и их детализации с точностью до адресного извещателя или управляющего выхода.

При осуществлении пожарного мониторинга объектов очень важным является своевременное выявление неисправностей, появления критических величин в цепях контроля и управления пожаротушением. КСПИ "Эгида" имеет возможность верификации состояния пожарных и охранных извещателей путём периодического опроса устройств на объекте. Данная возможность КСПИ способствует выявлению возможных неисправностей извещателей, текущих значений запылённости, температуры или влажности, недостаточной остаточной емкости резервного питания, то есть верифицировать состояние пожарной сигнализации, и позволяет заблаговременно сформировать заявку на обслуживание или информировать персонал объекта.

Гарантированное и контролируемое своевременное техническое обслуживание пожарной сигнализации на объекте – это превентивные меры по снижению ложных срабатываний.

Для применения в государственных и муниципальных пожарных частях на КСПИ "Эгида" получен сертификат соответствия требованиям технического регламента о требованиях пожарной безопасности.

  • До 1 тыс. различных ПОО может взаимодействовать с одним ППО "Эгида"
  • Передача от ПОО на ППО тревожных извещений о пожаре, неисправностях, регистрируемых ППКП и иными средствами пожарной автоматики объекта
  • Контроль неисправности линий связи между оборудованием объекта и ПОО
  • Контроль наличия связи со всеми элементами системы
  • Криптографическое закрытие передаваемой информации
  • Передача извещений от ПОО на ППО по резервному маршруту
  • Время задержки поступления и отображения извещения о пожаре и/или неисправности технических средств пожарной автоматики от ПОО на ППО - не более 20 с
  • Приоритетная передача и регистрация извещения о пожаре по отношению к другим сигналам
