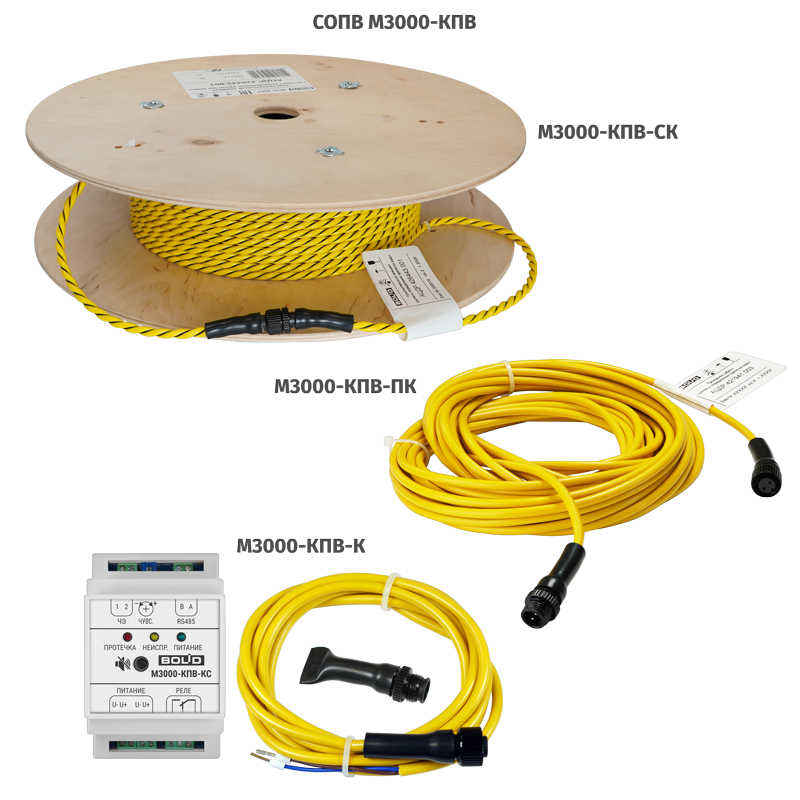

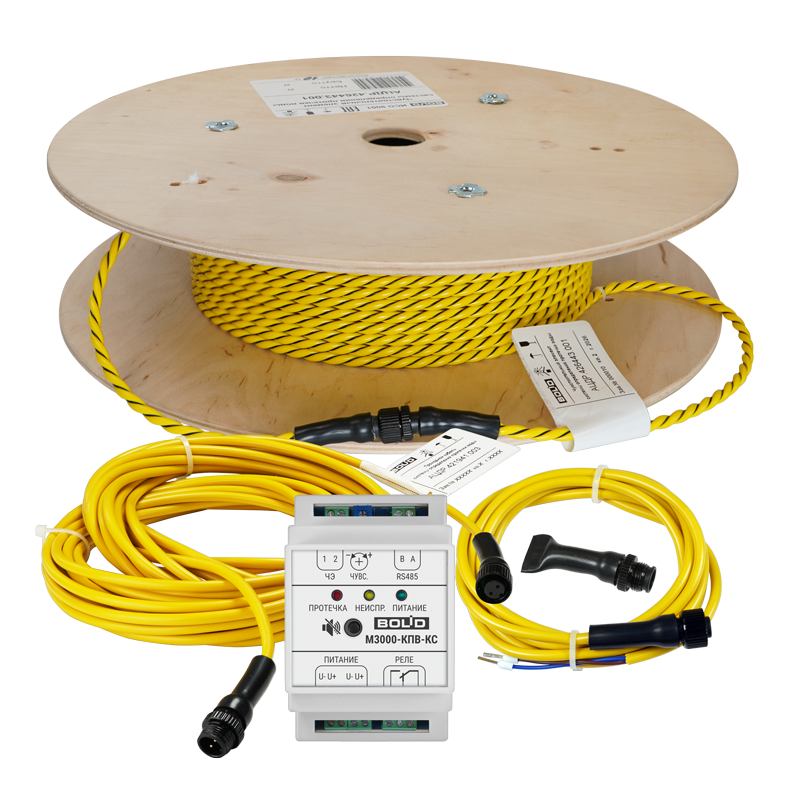

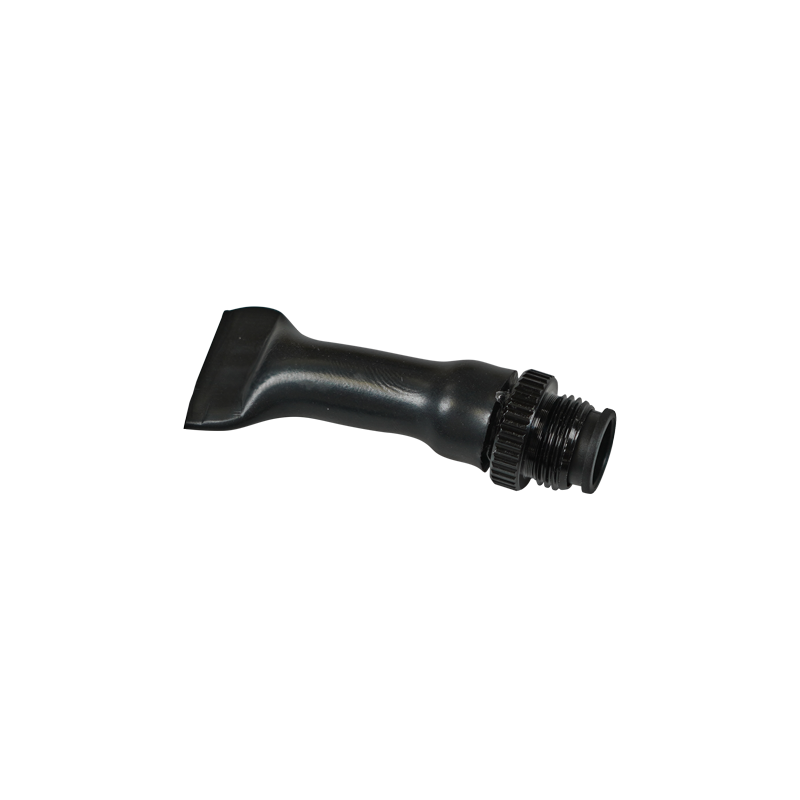

Система определения протечки воды М3000-КПВ предназначена для осуществления дискретного круглосуточного мониторинга контролируемого объекта с целью выявления фактов утечки воды благодаря чувствительным элементам, с помощью которых можно определить протечку воды.

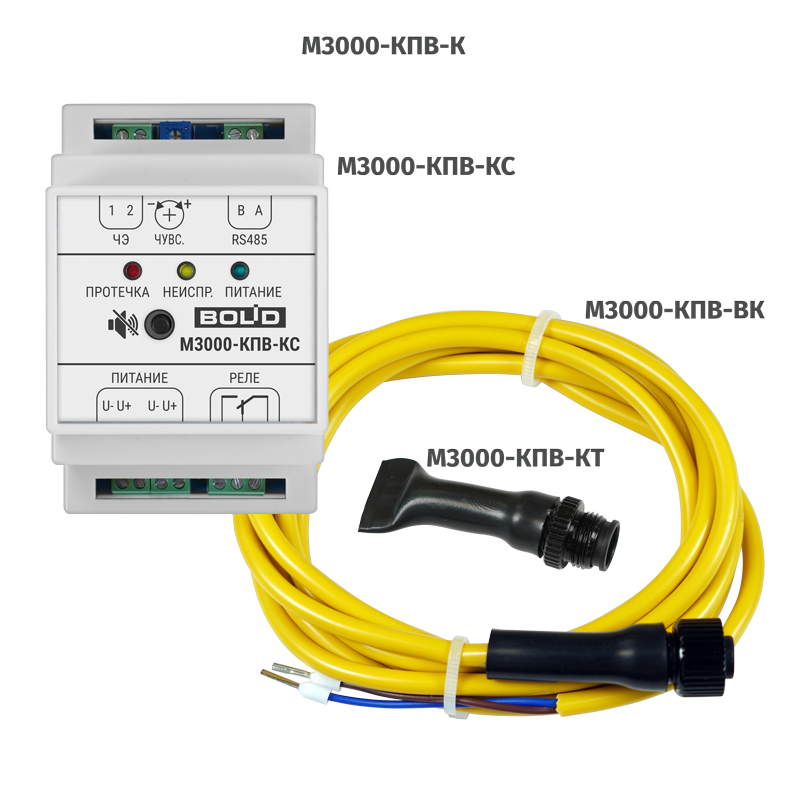

Система применяется в отапливаемых и неотапливаемых закрытых помещениях и интегрируется в системы автоматизации и диспетчеризации по протоколу Modbus RTU. В состав Системы кроме комплекта входят: проходной кабель, чувствительный элемент.
Система применяется в отапливаемых и неотапливаемых закрытых помещениях и интегрируется в системы автоматизации и диспетчеризации по протоколу Modbus RTU.

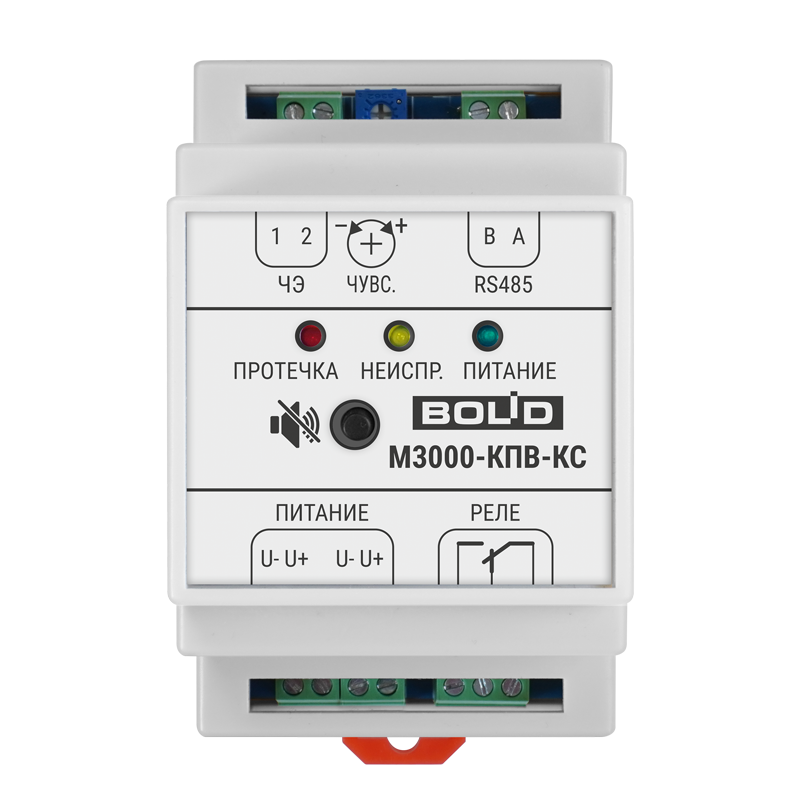

Основные технические характеристики системы, определяющиеся характеристиками комплекта
| Наименование характеристики | Значение |
|---|---|
| Аппаратные возможности по обнаружению | |
| Максимальная дальность обнаружения протечки | 500 м |
| Время обнаружения протечки максимальное | 20 с |
| Интерфейс передачи данных | |
| Физический интерфейс связи | RS-485 |
| Коммуникационный протокол | MODBUS RTU |
| Параметры связи | 9600 bps, 8N1 |
| Количество адресов | 254 (адрес по умолчанию: 1) |
| Максимальная дальность связи по RS-485 | до 1200 м |
| Параметры сухих контактов э/м реле | |
| Релейные выходы | SPDT |
| Параметры релейных выходов | 125VAC/500mA, 24VDC/2A |
| Электропитание контроллера | |
| Диапазон напряжения питания | 24 В (от 18,0 до 28,0 постоянного тока) |
| Потребляемый ток (24VDC)* | не более 100 мА |
| Количество входов питания | 2 (дублируют) |
| Температуры эксплуатации и хранения | |
| Диапазон рабочих температур контроллера | от минус 20 до плюс 50 °С |
| Диапазон рабочих температур эксплуатации ЧЭ | от 0 до плюс 70 °С |
| Влажность | от 0 до 80% без конденсата |
| Технические характеристики корпуса | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP30 |
| Масса контроллера | не более 0,3 кг |
| Габаритные размеры контроллера | 55 ×88 ×59 мм |
| Материал корпуса | огнестойкий ABS пластик, цвет – белый |
| Установка | стандартная рейка DIN35 |
| Эксплуатационные параметры | |
| Время готовности контроллера к работе после включения | 1 мин |
| Время непрерывной работы контроллера | круглосуточно |
| Средняя наработка контроллера на отказ в дежурном режиме работы | не менее 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы контроллера | 10 лет |
| Время технической готовности контроллера к работе | не более 30 с |
| Индустриальные радиопомехи, создаваемые контроллером по ГОСТ Р 51318.22 (СИСПР22—2006) пп. 5.1, 6.1 | не выше третьей степени |
| Устойчивость к механическим воздействиям по ГОСТ 25 1099-83 |
категория размещения 03 |
| Устойчивость к климатическим воздействиям по ГОСТ 25 1099-83 |
исполнение О3 |

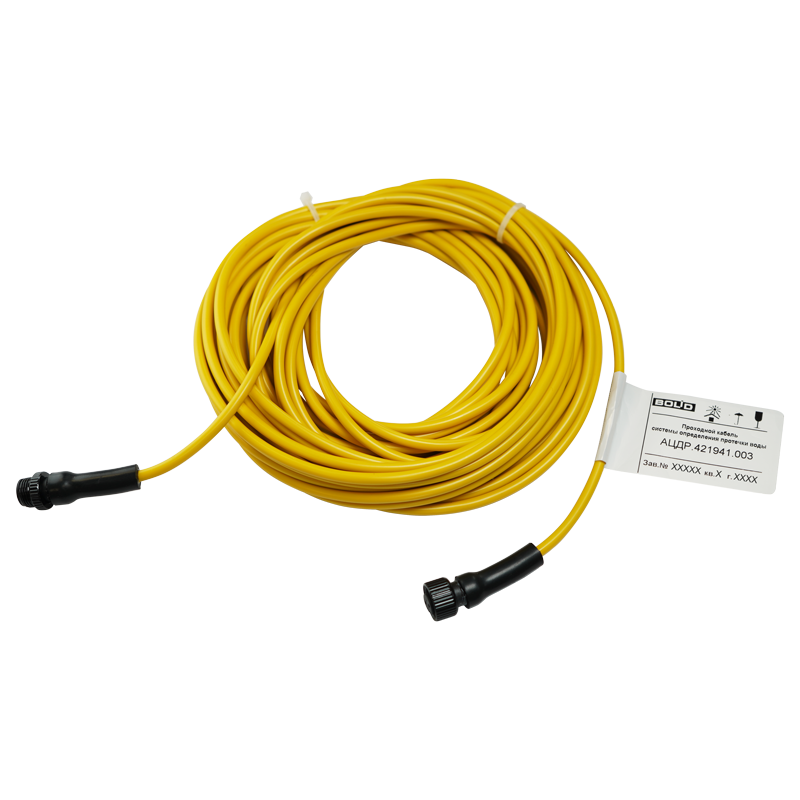

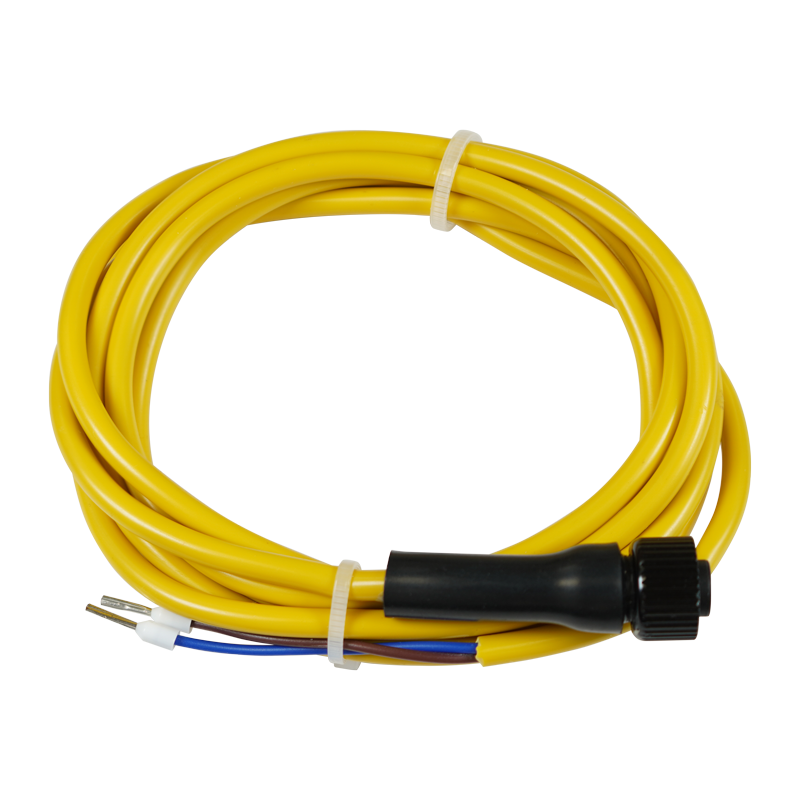

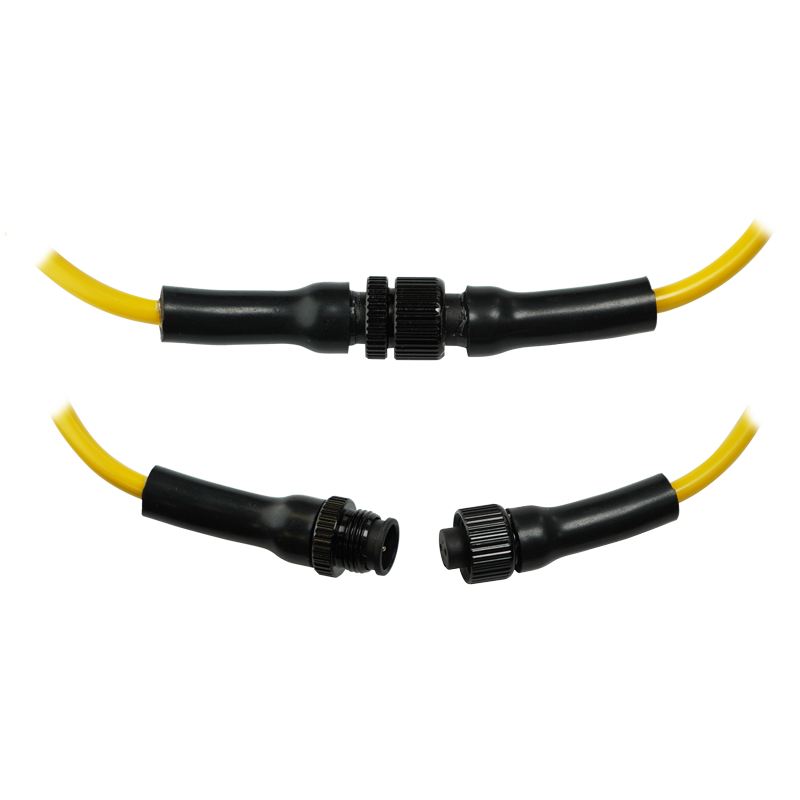

Технические характеристики вводного и проходного кабеля
| Технические характеристики | М3000-КПВ-ВК, М3000-КПВ-ПК-005, М3000-КПВ-ПК-020, М3000-КПВ-ПК-100 |
|---|---|
| Температура окружающей среды (рабочая, минимум), °С | 0 |
| Температура окружающей среды (рабочая, максимум), °С | 70 |
| Допустимое отклонение, | ±5 °С |
| Температура хранения | от минус 20 до + 70 °С |
| Внешний диаметр, мм | 5,4 |
| Диаметр жилы, мм | 0,92 |
| Допустимый радиус изгиба, мм | 100 |
| Материал изоляции | полимерное покрытие |
| Количество токопроводящих жил | 2 |
| Материал токопроводящей жилы | металл |

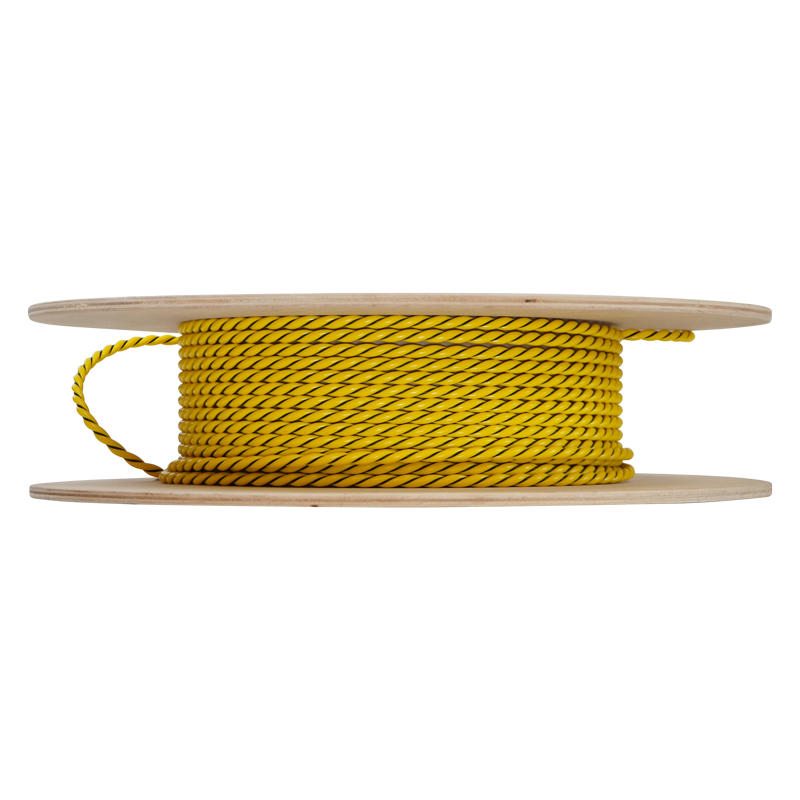

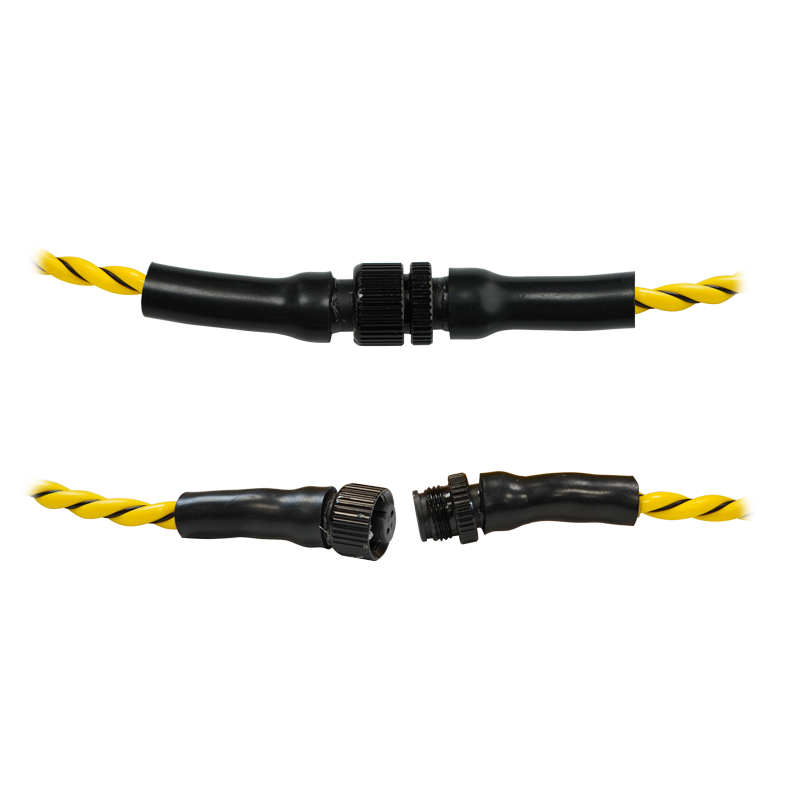

Основные технические характеристики чувствительного элемента
| Наименование характеристики | Значение |
|---|---|
| Структура ЧЭ | витая пара, утопленная в каркасе |
| Каркас ЧЭ | проводящий фторполимер с армированием |
| Токопроводящий материал жил | металл |
| Внешний диаметр, мм | 6,0 |
| Материал изоляции сигнального провода | фторполимер |
| Удельное сопротивление сигнального провода, не более, Ом/м | 28 |
| Цвет кабеля | жёлтый яркий |
| Допустимый радиус изгиба, мм | 100 |
| Удельный вес кабеля, кг/м | 0,028 |
| Пороговое значение длины участка ЧЭ для определения протечки для сигнализации на любом отрезке кабеля длиной до 500 м, мм | 50 |
| Температура окружающей среды (рабочая, минимум), °C | 0 |
| Температура окружающей среды (рабочая, максимум), °C | 70 |
| Время высыхания и восстановления работоспособности после извлечения из воды, сек | 15 |
| Метод очистки | протирание чистой тканью |
| Длина ЧЭ (в изделии М3000-КПВ-СК) *, метр | от 1 до 400 |
* - Длина ЧЭ в системе может быть увеличена добавлением чувствительного(ых) элемента(ов) до максимум 500 метров.
* - Конструкция и принцип работы М3000-КПВ-ЧЭ не предусматривает его использования вне системы автономно. Поэтому монтаж, подключение, проверка, меры предосторожности и эксплуатационные ограничения будут рассматриваться с учётом наличия М3000-КПВ-К.
