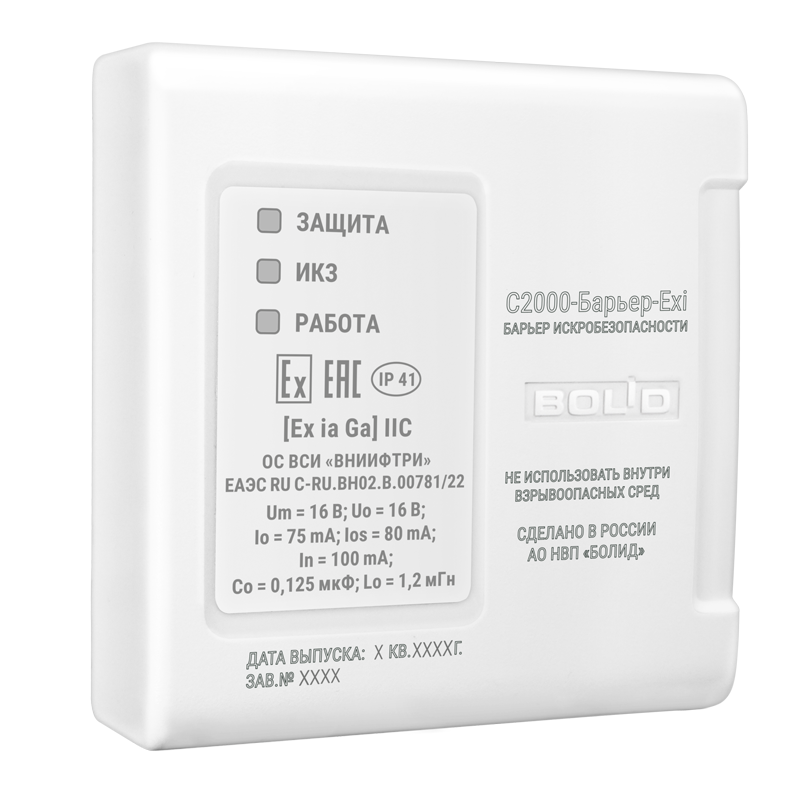

Барьер искробезопасности С2000-Барьер-Exi

Предназначен для создания искробезопасной двухпроводной линии связи (ДПЛС) контроллеров С2000-КДЛ и С2000-КДЛ-2И, при подключении к ним адресных устройств с видом взрывозащиты «искробезопасная цепь (iа)».

Предотвращает возникновение электрической искры в цепях, размещаемых во взрывоопасных зонах. Искробарьер относится к связанному электрооборудованию группы IIC и предназначен для установки вне взрывоопасной зоны.

Формирует искробезопасную цепь (iа) в линии ДПЛС контроллера С2000-КДЛ. Маркировка взрывозащиты [Exia]IIC
Применяется для подключения приборов во взрывоопасных зонах «0», «1», «2», «20», «21», «22»
Применяется с приборами ДИП-34А-03-Exi, С2000-ИП-03-Exi, ИПР 513-3АМ-Exi-IP67, С2000-Спектрон-207/607/807-Exi, БРИЗ-Exi и др.
Питание С2000-Барьер-Exi осуществляется от самой ДПЛС

С2000-Барьер-Exi оснащён ИКЗ на входе, во взрывобезопасной зоне и на выходе – в искробезопасной цепи.

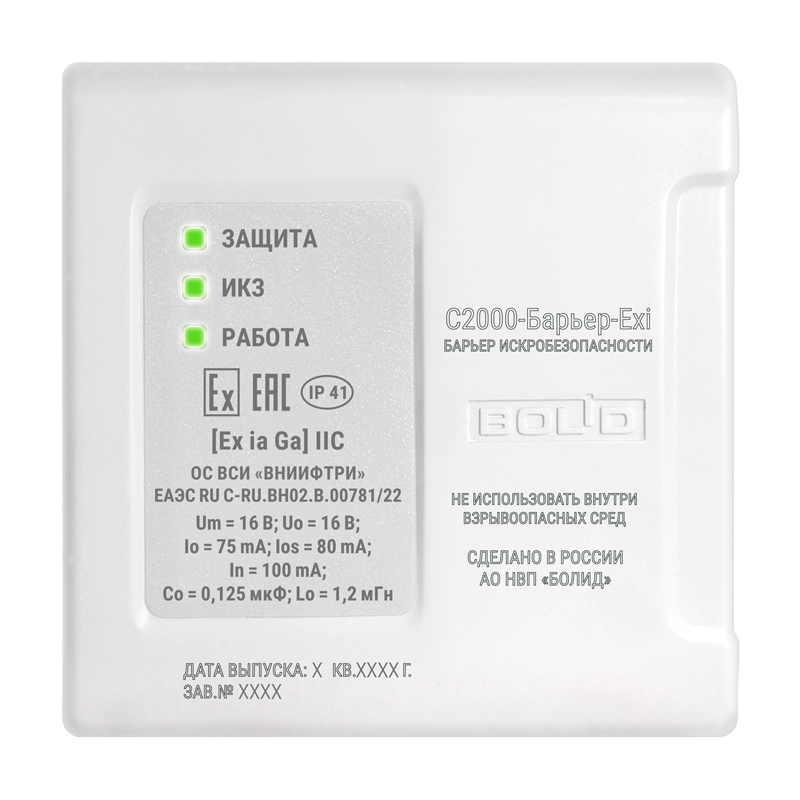

Есть три светодиода индикации состояния:

зелёный – работа
желтый – срабатывание встроенного ИКЗ
красный – срабатывание токоограничения в искробезопасной цепи

Барьеры искробезопасности не могут формировать кольцевой интерфейс для подключаемых адресных устройств. В С2000-Барьер-Exi осуществляется токоограничение искробезопасной цепи на уровне 75 мА, что достаточно для ответвления от кольцевой ДПЛС одной ЗКПС в 32 адресных устройства.

Маркировка взрывозащиты	[Exia]IIC
Максимальное выходное напряжение, Uo	16 В
Максимальный выходной ток (ток ограничения электронной защиты), Io	75 мА
Максимальное напряжение входной цепи, Um	16 В
Максимальный ток короткого замыкания, Ios	80 мА
Номинальный ток предохранителя, Iп	100 мА
Проходное сопротивление в открытом состоянии	2 Ом
Максимальное проходное сопротивление в сработавшем состоянии	200 Ом
Максимальная внешняя емкость, Co	0,125 мкФ
Максимальная внешняя индуктивность, Lo	1,2 мГн
Средний ток потребления в режиме холостого хода	не более 1 мА
Степень защиты оболочки	IP40
Диапазон рабочих температур	от минус 30 до + 65
Масса барьера	не более 0,2 кг
Габаритные размеры барьера	102х108х39
Средний срок службы	10 лет

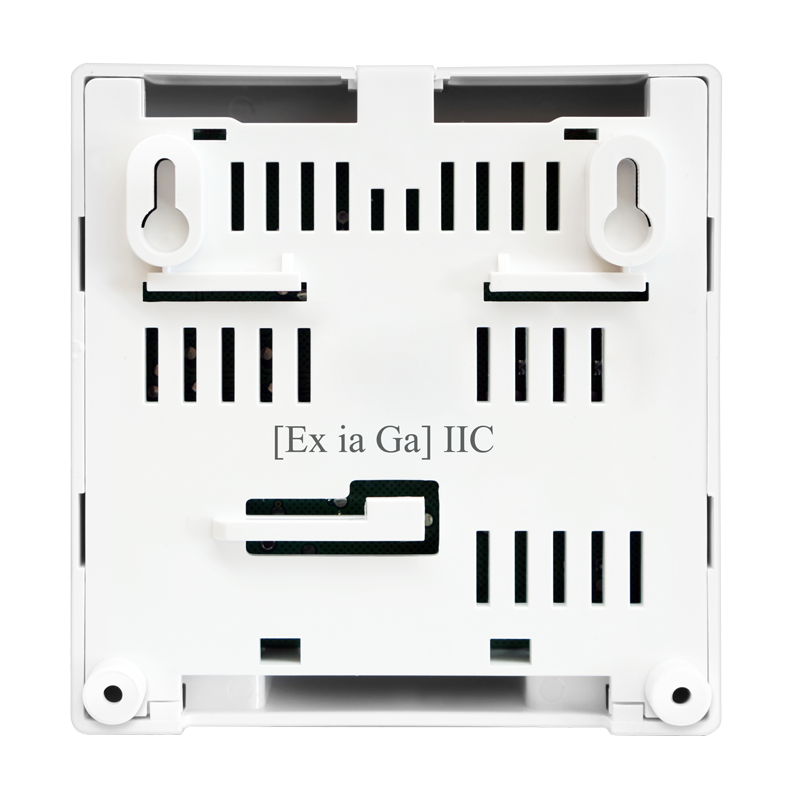

Тип монтажа	установка на DIN-рейку

Сертификаты

Декларация о соответствии требованиям Евразийского экономического союза ТР ЕАЭС 037/2016 (1 Mб)

Сертификат соответствия ТР ТС 012/2011 (2 Mб)

Сертификат соответствия ТР ЕАЭС 043/2017 (2 Mб)

Сертификат ГОСТ Р ИСО 9001-2015 (384 Кб)

Документация

Руководство по эксплуатации (469 Кб)

Наименование	Цена (руб.)
С2000-Барьер-Exi Барьер искробезопасности, шт.	4 680	купить
