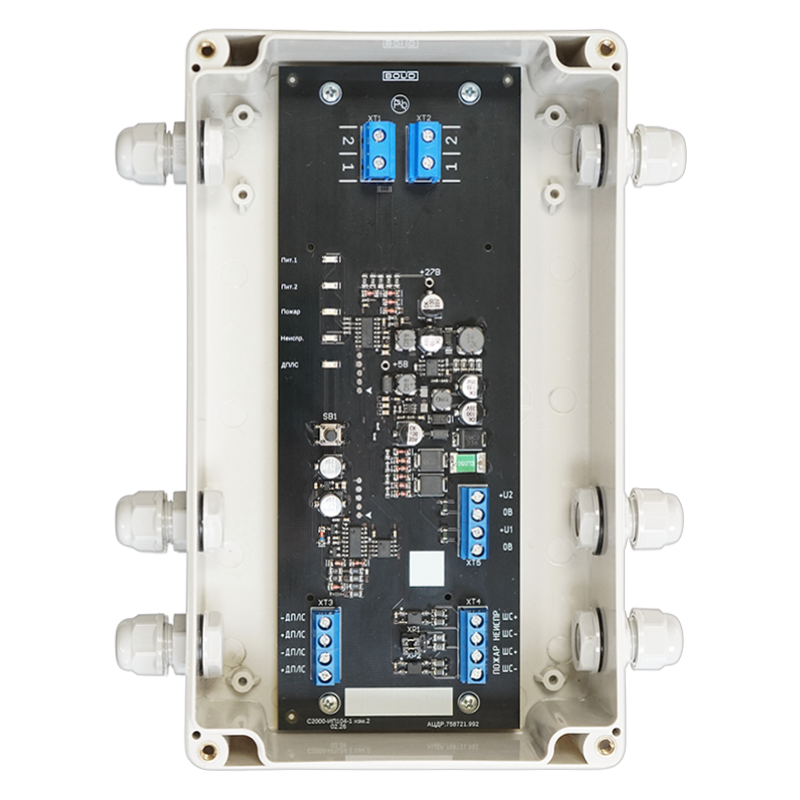

ПродукцияБлок обработки извещателя пожарного теплового максимального линейного адресного ИП104-1 «Болид-термокабель» – С2000-ИП104-1
Блок обработки предназначен для работы с контроллерами двухпроводной линии связи С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-С в составе интегрированной системы охраны «Орион». Информационный обмен и питание осуществляется по двухпроводной линии связи (далее – ДПЛС) и от внешнего источника питания.
Блок также имеет два реле для передачи сигналов «Пожар» и «Неисправность» по шлейфам сигнализации. Может работать в шлейфах сигнализации приёмно-контрольных блоков С2000-4, Сигнал-20П, С2000-АСПТ, Сигнал-10, приёмно-контрольного прибора Сигнал-20М или аналогичных, обеспечивающих напряжение в шлейфе до 30 В и ограничивающих ток в шлейфе на уровне не более 25 мА.
В блоке обработки предусмотрены:
Часть схемы индикации и обработки шлейфа с внешним источником питания, гальванически изолирована от управляющей схемы ДПЛС. Блок рассчитан на круглосуточный режим работы.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Электропитание блока | |
| Напряжение источника питания модуля ДПЛС | 8-11 В |
| Ток потребления от ДПЛС | не более 1мА |
| Количество входов питания | 2 |
| Диапазон напряжения питания | от 12 до 24 В постоянного тока |
| Потребляемый ток, без подключенных устройств:- при напряжении питания 12В - при напряжении питания 24В | не более 25 мА не более 15 мА |
| Характеристики интерфейса блока | |
| Интерфейс передачи данных | ДПЛС |
| Напряжение/ток питания канала (шлейфа) | 27 В/10 мА |
| Максимальная длина термокабеля, подключенного к шлейфу | 3000 м |
| Максимальное сопротивление термокабеля | не более 2800 Ом |
| Контроль «Неисправность» канала (шлейфа) | обрыв |
| Контроль «Пожар» канала (шлейфа) | КЗ |
| Выход «ПОЖАР» (сухой контакт НР, 60В/50мА) | 1 |
| Выход «НЕИСПРАВНОСТЬ» (сухой контакт НЗ, 60В/50мА) | 1 |
| Технические характеристики корпуса | |
| Габаритные размеры блока обработки | 200х120х60 мм |
| Материал изготовления корпуса | ABS пластик |
| Степень защиты оболочки по ГОСТ 14254-96 | IР65 |
| Масса блока обработки | не более 1 кг |
| Эксплуатационные параметры | |
| Средний срок службы | 10 лет |
| Время непрерывной работы блока | круглосуточно |
| Вероятность безотказной работы | 0,98758 |
| Допустимая влажность воздуха | до 93% при 40°С |
| Диапазон рабочих температур | от минус 30 до + 55 °С |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 03 |
| Устойчивость к климатическим воздействиям по ОСТ 25 1099-83 | исполнение О3 |
