Возможности и характеристики АРМ ПЦО Эгида-3

• Централизованная охрана - это система охраны и мониторинга стационарных объектов: офисов, квартир, домов, гаражей и т.д. с применением современных систем охранно-пожарной сигнализации и выездом вооружённого наряда полиции при поступлении сигнала «тревога» на пульт круглосуточного централизованного наблюдения
• Система централизованного наблюдения, СЦН (по ГОСТ Р 56102.1–2014): Совокупность программно-аппаратных средств и модулей, взаимодействующих в едином информационном поле, предназначенная для обнаружения криминальных и иных угроз на охраняемых объектах, передачи данной информации на ПЦО (мониторинговый центр), приема информации подсистемой пультовой и представления в заданном виде на ПЦН
• Пункт централизованной охраны (мониторинговый центр), ПЦО (по ГОСТ Р 56102.1–2014): Структурное подразделение организации, обеспечивающей круглосуточную централизованную охрану объектов с применением систем(ы) централизованного наблюдения в целях организации оперативного реагирования при поступлении информации о проникновении (попытке проникновения), а также о возникновении криминальных и технологических угроз
• Пульт централизованного наблюдения, ПЦН (по ГОСТ Р 56102.1–2014): Часть системы централизованного наблюдения в составе подсистемы пультовой на базе автоматизированного рабочего места дежурного оператора
• Автоматизированное рабочее место, АРМ (по ГОСТ Р 56102.1–2014): Персональное рабочее место, обеспечивающее автоматизацию взаимодействия сотрудника пункта централизованной охраны (мониторингового центра) с СЦН
• Комплекс средств автоматизации пункта централизованной охраны, КСА ПЦО (по ГОСТ Р 56102.1–2014): Комплекс взаимосвязанного прикладного программного обеспечения, предназначенный для автоматизации работы пункта централизованной охраны
• Подсистема объектовая (по ГОСТ Р 56102.1–2014): Составная часть системы централизованного наблюдения, предназначенная для обнаружения криминальных угроз посредством контроля состояния технических средств безопасности и модулей охраняемого объекта и передачи тревожной, контрольно-диагностической, служебной, видео и другой информации в подсистему передачи информации
• Система передачи извещений, СПИ (по ГОСТ Р 56102.1–2014): Совокупность совместно действующих технических средств охраны, предназначенных для передачи по каналам связи и приема в ПЦО извещений о состоянии охраняемых объектов, служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления
• Канал передачи информации (по ГОСТ Р 56102.1–2014): Совокупность совместно действующих технических средств охраны и модулей и используемой(ых) сред(ы) передачи, осуществляющих обмен информацией между подсистемой(ами) объектовой(ыми) и подсистемой пультовой
• Подсистема пультовая (по ГОСТ Р 56102.1–2014): Составная часть системы централизованного наблюдения, предназначенная для приема, обработки, регистрации, представления в заданном виде и хранения тревожной, контрольно-диагностической, служебной, видео и другой информации, сформированной на охраняемом(ых) объекте(ах) и принятой от подсистем(ы) объектовых(ой), подсистем(ы) передачи информации

Позволяет решить задачи администраторов ПЦО, операторов ПЦО, мобильных групп быстрого реагирования и абонентов пультовой охраны. Включает в себя программные модули для поддержки стационарных и мобильных устройств.

• Интерактивное рабочее место. Основной модуль АРМ ПЦО «Эгида-3» служит для отображения всей информации, поступающей с объектов охраны, ее обработки и принятия дальнейших решений, а также взаимодействия с ГБР и управления объектами охраны


  Пример расположения графических модулей на рабочем месте

• Ситуационная карта.Служит для ускорения и облегчения работы оператора по вызову мобильных групп при возникновении чрезвычайной ситуации на объекте, отображения мест расположения объектов охраны на карте местности, отслеживания движения групп быстрого реагирования в режиме реального времени и построения маршрутов движения


  Пример ситуационной карты в рабочем месте оператора



  Пример ситуационной карты в рабочем месте оператора с построением маршрутов

• Карточка объекта. Служит для отображения детальной информации по объекту охраны и характеру тревоги для оператора ПЦО

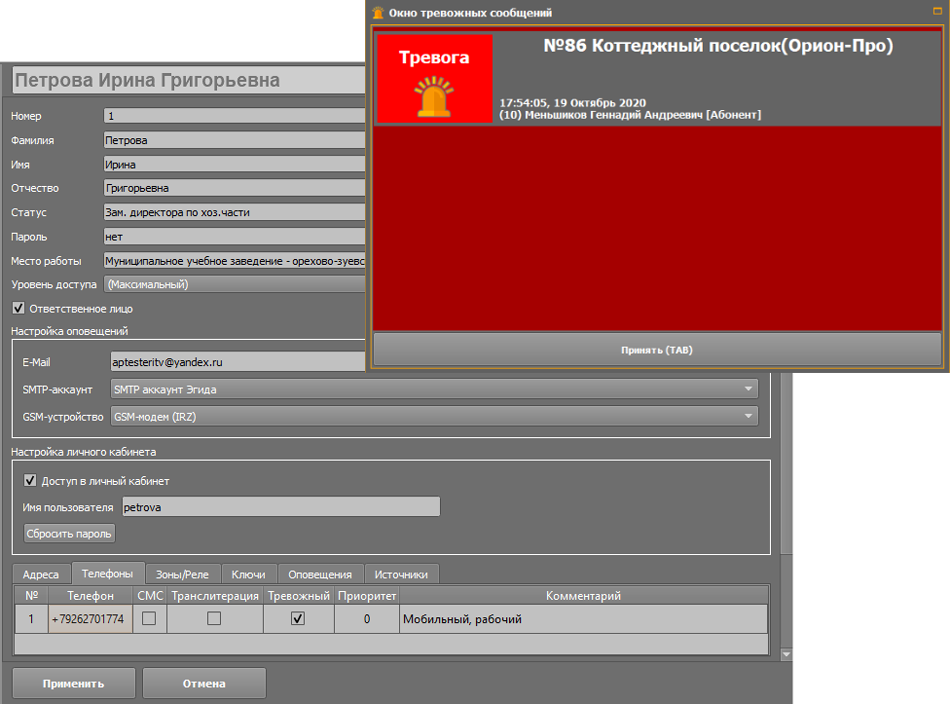

  Пример отображения карточки объекта при тревожном событии



  Карточка объекта с поэтажным планом объекта

• Видеоподсистема.Служит для визуального наблюдения за охраняемым объектом с помощью видеокамер, работающих по каналам Ethernet и Internet, записи видеоизображений с камер при сработке детекторов камер, или связанных с камерами элементов охраны (зон, реле, приборов), непрерывной кольцевой записи видео, хранения записей в видеоархиве и их последующего воспроизведения


  Настройки видеоархива и ip-камер в менеджере конфигурации






  Пример окна видеомониторинга рабочего места оператора





• Менеджер конфигурации оборудования и объектов охраны. Служит для создания конфигурации оборудования, используемого для формирования, передачи и приёма извещений, создания структуры объектов охраны, назначения и редактирования прав персонала ПЦО и конфигурирования рабочих мест операторов.


  Менеджер конфигурации. Иерархия приборов объекта охраны с настройками



  Менеджер конфигурации. Иерархия логических элементов объекта охраны

• Редактор планов объектов охраны. Служит для привязки к объектам охраны их графических планов, обозначения мест расположения логических зон, разделов, точек доступа и приборов. Интерактивный план является частью интерфейса рабочего места оператора.


  Редактор планов с деревом объектов и вынесенными элементами

• Конфигуратор БД. Служит для создания, удаления БД, резервирования БД протокола и истории по расписанию и пользовательским настройкам, а также модернизации БД после установки обновлений программного обеспечения


  Интерфейс конфигуратора БД

• Удалённое конфигурирование рабочих мест (сетевой режим).Служит для удалённого конфигурирования рабочих мест и серверов оборудования, а также распределения объектов охраны по рабочим местам


  Пример сетевой архитектуры АРМ ПЦО «Эгида-3»



  Пример сетевой архитектуры

• Подсистема отчётов. Служит для предоставления детальной информации по архиву событий и времени охраны на ПЦО. Имеет гибкую систему фильтров и возможность экспорта в различные форматы


  Модуль отчётов. Выборка из протокола



  Пример отчёта «Статистика тревог»

• Мобильное приложениеАРМ «ГБР». Мобильное приложение АРМ «ГБР» служит для обмена информацией между оператором ПЦО «Эгида-3» и группами быстрого реагирования. На мобильное устройство группа получает информацию о вызове по типу тревоги, подробную характеристику объекта и его местонахождение. Группа ведёт отчётность по своим действиям через мобильное приложение, а оператор ПЦО получает отчёты по этим действиям. Также устройство с АРМ «ГБР» может выступать в качестве оборудования регистрации GPS-сигнала для отслеживания местонахождения группы на ситуационной карте ПЦО.

  Предоставляется бесплатно.





  Группа ведёт отчётность по своим действиям через мобильное приложение, а оператор ПЦО получает отчёты по этим действиям. Также устройство с АРМ «ГБР» может выступать в качестве оборудования регистрации GPS-сигнала для отслеживания местонахождения группы на ситуационной карте ПЦО.





  Примеры работы приложения на мобильном устройстве

• Модуль SMS-оповещения. Служит для отправки SMS-оповещений на телефоны абонентов охраняемого объекта по событиям, поступающим на пульт оператора.


  Пример настройки SMS-оповещения абонента



  Пример отображения SMS-сообщений на мобильном устройстве абонента

• Сообщения по электронной почте. Служит для отправки электронных оповещений на телефоны абонентов охраняемого объекта по событиям, поступающим на пульт оператора. Модуль позволяет без вмешательства персонала ПЦО оперативно сообщать абоненту обо всех происшествиях на охраняемом объекте, а также действиях оператора и ГБР при обработке тревожных событий.


  Пример почтового сообщения от АРМ ПЦО «Эгида-3» на мобильном устройстве абонента

• Мобильное приложение Личный кабинет. Обеспечивает пользователю мобильный доступ к мониторингу состоянию объекта или территории, подключенной к централизованной охране на базе АРМ ПЦО Эгида-3: посмотреть состояние охраны объектов, узнать состояние зон, реле, приборов, а также получить список всех событий с охраняемых объектов, с подсветкой по типу и указанием даты/времени происхождения событий.


  Интерфейс приложения «Личный кабинет»

• Мобильное приложение Тревожная кнопка. Мобильное приложение "Тревожная кнопка" обеспечивает передачу тревожного сигнала с мобильного устройства абонента на АРМ ПЦО "Эгида-3" и передачу геокоординат местоположения абонента в момент передачи сигнала.

  Приложение доступно для бесплатного скачивания в магазине приложений Google Play



  Примеры работы приложения на мобильном устройстве

В аппаратную часть комплекса входят объектовые приборы передачи извещений и пультовые устройства.
К оконечным объектовым устройствам относятся различные передатчики и устройства передачи извещений по проводным и беспроводным каналам связи. К пультовым устройствам относятся различные приёмники, пульты, модемы, которые осуществляют приём извещений, их конвертирование и передачу на АРМ ПЦО «Эгида-3».
Комплекс пультовой охраны «Эгида-3» включает в себя объектовое:

Объектовые устройства СПИ

Пультовые устройства СПИ

• Радиоканал - канал связи, состоящий из радиопередатчика, линии радиосвязи и радиоприемника. Под радиоканалом также понимают полосу частот установленной ширины, отводимую для радиопередачи данного вида
• GSM - (от названия группы Groupe Spécial Mobile, позже переименован в Global System for Mobile Communications)— глобальный стандарт цифровой мобильной сотовой связи, с разделением каналов по времени (TDMA) и частоте (FDMA). Разработан под эгидой Европейского института стандартизации электросвязи (ETSI) в конце 1980-х годов
• GPRS - Надстройка над технологией мобильной связи GSM, осуществляющая пакетную передачу данных. GPRS позволяет пользователю сети сотовой связи производить обмен данными с другими устройствами в сети GSM и с внешними сетями, в том числе Интернет. GPRS предполагает тарификацию по объёму переданной/полученной информации, а не по времени, проведённому онлайн
• Проводная телефонная связь (фиксированная связь, местная телефонная связь) — телефонное соединение между пользователями телефонной связи, посредством проводных соединений. Данным термином, как правило, описываются услуги телефонной связи, оказываемые операторами связи в различных областях (городах, регионах) страны
• Локальная вычислительная сеть (ЛВС) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий
• Интерфейс RS-232 – последовательный асинхронный дуплексный интерфейс передачи данных между двумя устройствами на расстоянии до 15 метров. Используется три провода: «приём», «передача» и «земля»
• Интерфейс RS-485 – последовательный асинхронный полудуплексный интерфейс, в основе которого лежит принцип дифференциальной (балансной) передачи данных. Для передачи и приёма данных используется одна пара проводов, сопровождаемая общим проводом, объединяющим «0В» приборов

• GSM-голос. В голосовом канале связи возможна передача извещений по протоколу Ademco ContactID, SurGart и SIA DC-05
• GSM CSD. В данной пакетной форме передачи извещений относится протокол SIA DC-09. Для использования данного канала необходимо подключение дополнительных услуг сотового оператора (факс-данные)
• GSM-SMS. В данном формате возможна передача извещений GSM SMS Эгида-3 и GSM-SMS Эгида-2

• Передача извещений в данном канале осуществляется пакетным способом по протоколу SIA DC-09

• Широкополосный канал без обратной связи. Используется для передачи данных в протоколе LARS в диапазоне частот 146-174 и/или 403-470 МГц, а также в протоколе Альтоника в диапазоне частот 433.92 +-0,2% МГц
• Широкополосный канал с обратной связью в протоколе Альтоника- БазАльт (лицензируемый диапазон частот 420-475 МГц или 146-174 МГц, до 1 Вт (5 Вт) - разрешённый диапазон частот 433 МГц, 10 мВт)
• Широкополосный канал с обратной связью в протоколе RRT+ (лицензируемый диапазон частот 146-174 МГц, до 7 Вт)

• Локальная сеть. Передача осуществляется с использованием протокола SIA DC-09, в протоколах Орион и Орион Про (с возможностью обратной связи)
• Проводная телефонная линия. Передача извещений осуществляется с использованием протокола Ademco Contact ID
• Интерфейс RS-485/RS-232. Передача извещений осуществляется в протоколах Орион и Орион Про с возможностью обратной связи
