Основные задачи системы пожарной сигнализации в совокупности с организационными мероприятиями – спасение жизни людей и сохранение имущества. Минимизация ущерба при пожаре напрямую зависит от своевременного обнаружения и локализации очага возгорания.
Согласно действующим с 1 марта 2021 нормативным документам в области пожарной безопасности СП 486.1311500.2020 системой пожарной сигнализации оборудуются практически все общественные, производственные и административные здания и сооружения.
В системах пожарной сигнализации извещатели предназначены для обнаружения конкретного фактора пожара или комбинаций факторов:
Выбор типов пожарных извещателей следует делать в соответствии с главой 6.2 СП 484. Размещение извещателей регламентируется главами 6.5 и 6.6.
В таких системах приёмно-контрольные приборы или функциональные модули определяют состояние линии связи с пожарными извещателями, измеряя электрический ток в линии связи. Неадресные ИП которые могут находиться лишь в двух статических состояниях: «Норма» или «Пожар». При фиксации фактора пожара извещатель формирует извещение «Пожар», скачкообразно изменяя своё внутреннее сопротивление, и, как следствие, изменяется ток в линии связи.
Важно отделить тревожные извещения от служебных, связанных с неисправностями в шлейфе сигнализации или ложными срабатываниями. Для этого извещатели определённым образом подключаются в линию связи, с учётом их индивидуального внутреннего сопротивления в состоянии «Норма» и «Пожар» и параметров ППКП. При этом весь диапазон значений электрического тока в линии связи в ППКП разделён на несколько областей, за каждой из которых закреплён один из режимов (Норма, Внимание, Пожар, Неисправность). Топология линии связи с ИП имеет радиальную (лучевую) конфигурацию.
Для минимизации ложных срабатываний в неадресной СПС предусматриваются: автоматический сброс питания пожарного извещателя с целью подтверждения сработки; возможность обнаружения нескольких сработавших извещателей; механизм фильтрации помех и переходных процессов в линии связи.
Неадресный прибор считается двухпороговым, если он выдает разные сигналы при подтвержденном срабатывании одного или двух ИП в одной линии связи. Пожарные извещатели неадресных систем не способны передавать извещения о своей неисправности на ППКП, а дымовые извещатели не могут передать сообщение об уровне загрязнения (запыленности) его дымовой камеры для проведения внеплановых регламентных работ по чистке и проверке. Это вызывает необходимость большего времени на обслуживание системы неадресной СПС по сравнению с адресной. Кроме этого для контроля помещений неадресной СПС на основании СП 484 требуется большее количество ИП, по сравнению с адресными СПС.
Отличие адресно-пороговой системы сигнализации от неадресной заключается в топологии построения линий связи и алгоритме опроса датчиков. ППКП циклически опрашивает подключенные ИП с целью выяснить их состояние. При этом каждый извещатель в линии связи имеет свой уникальный адрес и может передавать на ППКП больше 2-х статических состояний: Норма, Пожар, Неисправность, Предупреждение, Запылён и проч. В отличие от неадресных СПС, подобный алгоритм работы позволяет с точностью до извещателя определить место возникновения пожара. При этом автоматический ИП самостоятельно принимает решение о переходе из одного состояния в другое, а приемно-контрольный прибор со своей стороны контролирует нарушения адресной линии связи. Топология адресно-пороговой линии связи может быть свободной.
Адресно-аналоговые СПС на текущий момент являются самыми прогрессивными, они обладают всеми преимуществами адресно-пороговых систем, а также дополнительным функционалом. В таких системах решение о наличии пожара принимает ППКП на основе измеренных извещателем параметров окружающей среды (оптической плотности в дымовой камере, температуры, концентрации CO), которые циклически поступают от извещателя в ППКП. В конфигурации ППКП для каждого адресного ИП задаются пороги срабатывания (Норма, Предупреждение, Пожар, Требуется обслуживание). Это позволяет гибко настраивать режимы работы пожарной сигнализации для различных эксплуатационных условий (наличие в защищаемых помещениях пыли, производственной задымленности и др.), а также автоматически изменять их в зависимости от времени суток. Топология адресно-аналоговой линии связи может быть произвольной. При этом надежность адресно-аналоговых линий связи выше, за счет использования кольцевой топологии и сохранения работоспособности в случае единичной неисправности в виде обрыва линии, а также использования изоляторов короткого замыкания для локализации неработоспособных участков в случае единичной неисправности в виде короткого замыкания линии связи.
Перечисленные особенности обеспечивают преимущества адресно-аналоговых СПС перед другими видами за счет раннего обнаружения возгораний и низкого уровня ложных тревог. Дымовые извещатели формируют сигнал о своей запыленности и необходимости обслуживания. Это позволяет своевременно произвести чистку дымовой камеры и избежать ложных срабатываний.
При необходимости адресно-аналоговая система может быть дополнена радиоканальной частью. Для этого к ППКП подключаются дополнительные адресные радиорасширители, производящие опрос адресно-аналоговых извещателей (радиоустройств) по радиоканалу с двусторонним обменом. Работа прибора с радиоканальными извещателями полностью повторяет принцип работы с их проводными аналогами.
Принципы построения СПС сформулированы через понятия зоны контроля пожарной сигнализации (ЗКПС) и алгоритмов формирования сигнала «Пожар».
Зоны контроля пожарной сигнализацииПункт 5.11 СП 484 требует на этапе проектирования разделить объект на ЗКПС и зоны защиты (пожаротушения, оповещения и т.п.) Согласно п.6.3.3 в отдельные ЗКПС обязательно должны быть выделены:
При этом ЗКПС должны удовлетворять условиям п.6.3.4:
Таким образом, исходя из перечисленных выше требований, можно сформулировать следующие принципы организации ЗКПС с помощью неадресных и адресных линий связи.
Для неадресных СПС (см. рис.):
Для адресно-пороговых СПС на базе «Сигнал-10» (см. рис.):
Для адресно-аналоговых систем на базе «С2000-КДЛ» и его модификаций (см. рис.):
Рационально выполнить требования СП 484 для ДПЛС можно следующим образом:
В СП 484 формализованы алгоритмы формирования сигналов «Пожар» в ЗКПС и условия их выбора. В соответствии с п.6.4.1 для разных помещений объекта допускается использовать разные алгоритмы.
Алгоритм А.п.6.4.2. Алгоритм А должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса. В качестве ИП для данного алгоритма могут применяться ИП любого типа при этом наиболее целесообразно применение ИПР.
П.6.6.1 регламентирует минимальное количество автоматических извещателей в помещении (при условии, что каждая точка помещения контролируется ими) для реализации алгоритма А:
Неадресные системы – не менее чем два извещателя;
Адресные системы – один извещатель.
п.6.4.3. Алгоритм В должен выполняться при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП или другого автоматического ИП той же ЗКПС за время не более 60 сек, при этом повторное срабатывание должно осуществляться после процедуры автоматического перезапроса. В качестве ИП для данного алгоритма могут применяться автоматические ИП любого типа при условии информационной и электрической совместимости для корректного выполнения процедуры перезапроса.
п.6.6.1 регламентирует минимальное количество автоматических извещателей в помещении (при условии, что каждая точка помещения контролируется ими) для реализации алгоритма В:
Неадресные системы – не менее чем два извещателя;
Адресные системы – один извещатель.
п. 6.4.4. Алгоритм С должен выполняться при сраба-
тывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКПС, расположенного в этом помещении.
п.6.6.2 требует для реализации алгоритма С оснащения помещения не менее, чем двумя автоматическими ИП вне зависимости от того адресные они или нет.
В дополнение к алгоритму С в блоках ИСО «Орион» реализована возможность формирования сигнала пожар при срабатывании двух автоматических ИП, но при этом для фиксации срабатывания каждого из них выполняется перезапрос аналогично алгоритму B.
Получено разъяснение от ВНИИПО МЧС России о возможности применения алгоритма С с перезапросом при построении систем пожарной сигнализации. Соответствующее письмо размещено на сайте bolid.ru в разделе «Нормативная документация».
Ответ на вопрос о выборе алгоритма приведен в п.6.4.5:
Выбор конкретного алгоритма осуществляет проектная организация при условии, что алгоритмы А и В могут применяться только для ЗКПС, которые не формируют сигналы управления СОУЭ 4-5 типов и АУПТ. Сигналы управления СОУЭ 4-5 типов и АУПТ могут быть сформированы от ЗКПС при выполнении алгоритма А, если в данной ЗКПС установлены только ИПР.
Из всего вышесказанного можно сделать следующие выводы и рекомендации:
СП 484 запрещает применять неадресные системы пожарной сигнализации на ряде объектов. Например:
Полный перечень объектов с указанием соответствующего им типа системы пожарной сигнализации приведен в таблице А.1 СП 484.
С учетом изложенных выше принципов построения СПС можно сформулировать следующие рекомендации по выбору типа СПС.
Для построения неадресной пожарной сигнализации в ИСО «Орион» можно применить:
При построении блочно-модульного ППКУП пульт «С2000М исп.02» выполняет функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления блоками индикации, расширения количества выходов, стыковки с СПИ); ручного управления.
ППКУП «Сириус» выполняет функции, описанные для пульта «С2000М исп.02», дополнительно обеспечивая взаимодействие с другими ППКУП.
Линии связи с неадресными извещателями (входы)В разделе «Принципы построения СПС» были рассмотрены алгоритмы A, B, C (C+) для формирования сигнала «Пожар» в соответствии с СП 484.Напомним, что для неадресных СПС минимальное количество извещателей в помещении составляет 2 при условии, что каждая точка помещения будет контролироваться этими извещателями. Это правило действует для всех алгоритмов: A, B, C, C+.
Рассмотрим варианты подключения извещателей к неадресным входам блоков ИСО «Орион» для реализации алгоритмов: A, B, C, C+.
В зависимости от характера срабатывания используемых ИП («на замыкание» или «на размыкание»), а также необходимости распознавания двойной сработки (распознавания срабатывания двух и более ИП в одном ШС относительно срабатывания одного ИП) выбирается один из вариантов подключения извещателей:
Возможные сочетания алгоритмов формирования сигналов пожар и вариантов подключения приведены в таблице:
Таблица. Сочетание параметров «Алгоритм» и «Тип подключения извещателей»
Количество токопотребляющих ИП в линии ограничивается суммарным током нагрузки, а общее количество ИП не должно превышать 32. Подключение автоматических ИП в одну линию связи с ИПР не допустимо по требованиям СП 484.
Схемы различных вариантов подключения извещателей приведены на рисунке
ВНИМАНИЕ! Совместно с ППКУП и блоками ИСО «Орион» рекомендуется применять следующие пожарные извещатели производства ЗАО НВП «Болид»:
Применение данных извещателей обеспечивает их полную электрическую и информационную совместимость с блоками согласно требованиям ГОСТ Р 53325-2012.
В соответствии с п.7.1.3 СП 484 СПС должна обеспечивать выдачу инициирующих сигналов управления в следующие системы (при их наличии): СОУЭ; АУПТ; СПДЗ; СПИ; СКУД; системы инженерно-технического обеспечения зданий, сооружений; АСУ ТП, ПАЗ. Для решения этой задачи можно использовать выходы ППКУП «Сигнал-20М» и «Сириус», а также блоков ИСО «Орион». Приборы оснащены релейными выходами и выходами с возможностью контроля на обрыв и КЗ линий связи с исполнительными устройствами и внешними системами.
Пункт 5.17 требует осуществлять автоматический контроль исправности линии связи между компонентами СПА, а также линии формирования сигналов управления инженерными системами объекта. При этом допускается линии формирования сигналов управления инженерными системами выполнять без автоматического контроля их исправности, при условии выполнения данных линий нормально-замкнутыми.
Выходы могут управляться прибором локально по состоянию его входов, при этом в приборе можно организовать логическую связь между любым входом и любым выходом.
В блочно-модульном варианте ППКУП выходы управляются централизованно по команде от сетевого контроллера. Их количество можно увеличить за счет использования дополнительных релейных блоков.
Алгоритм работы каждого выхода можно запрограммировать, выбрав одну из 54 готовых программ, или создать собственную, используя механизм сценариев при настройке сетевых контроллеров. Стандартные программы управления выходами описаны в соответствующих разделах РЭ ППКУП и блоков.
«Сигнал-20М» может использоваться для защиты локальных объектов с емкостью СПС до 512 пожарных извещателей (см. рис.).
Для управления входами и выходами могут быть использованы кнопки на передней панели прибора. Доступ к кнопкам ограничивается при помощи PIN-кодов или ключей Touch Memory. Полномочия пользователей (каждого PIN-кода или ключа) можно гибко настроить - разрешить полноценное управление, или же только сброс тревог. Любой пользователь может управлять произвольным количеством входов, для каждого входа полномочия сброса тревоги и отключения также можно настроить индивидуально. Аналогично реализовано управление выходами при помощи кнопок «Пуск» и «Стоп». Ручное управление будет происходить в соответствии с заданными в конфигурации прибора программами.
Прибор имеет:

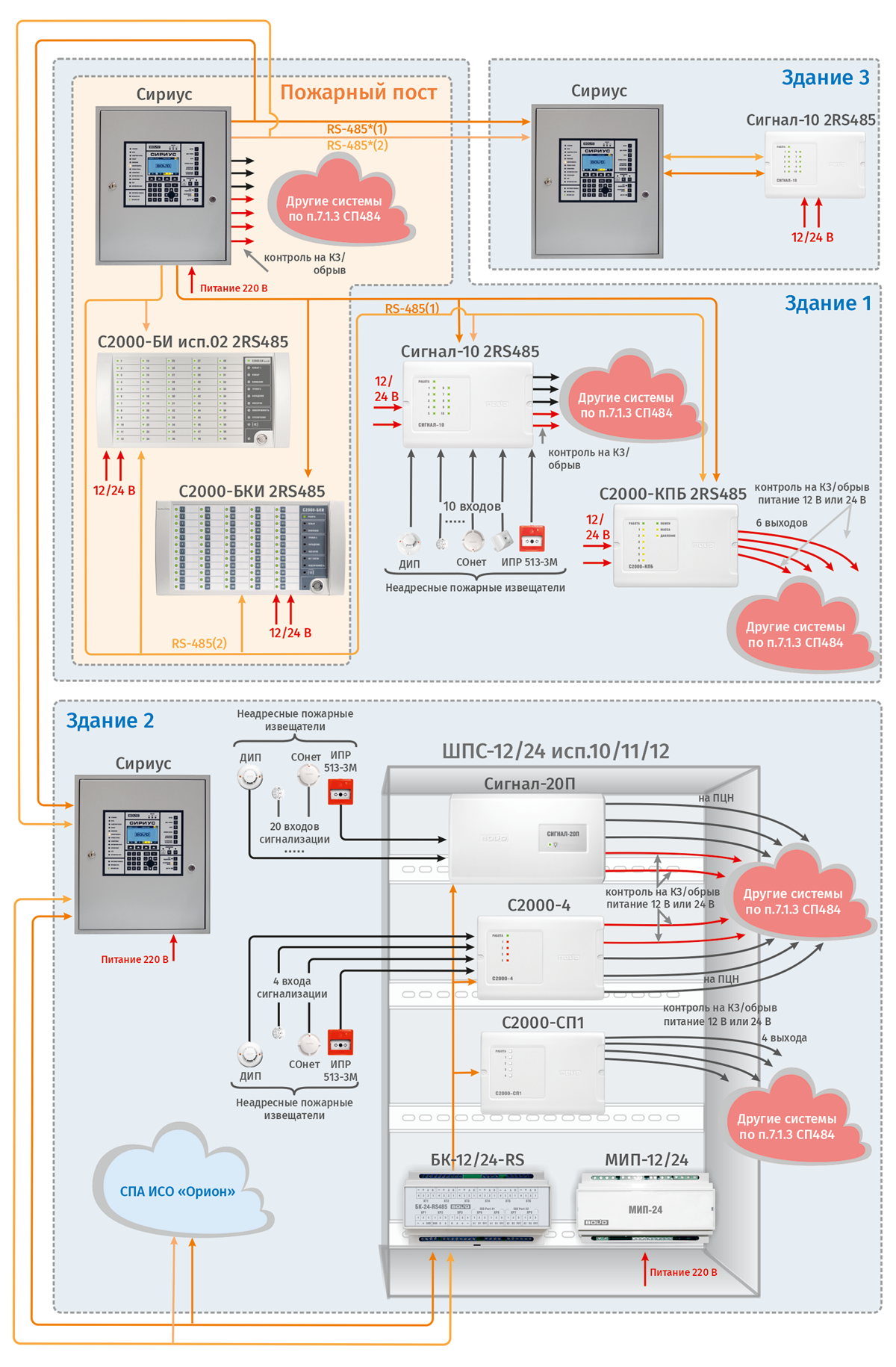

Как было сказано выше, при построении блочно-модульного ППКУП пульт «С2000М исп.02» или ППКУП «Сириус» выполняют функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления блоками индикации, перекрестной логической связи входов и выходов, формировании сообщений на СПИ); ручного управления входами и выходами контролируемых блоков. К каждому из функциональных модулей, контролирующих линии связи с неадресными ИП («Сигнал-10», «Сигнал-20П», «С2000-4») можно подключить пороговые пожарные извещатели различных типов. Входы блоков являются свободно конфигурируемыми, т.е. каждый вход можно отдельно настроить для реализации алгоритмов А, B и С (С+) (см. рис.).
Все приемно-контрольные блоки оснащены собственными релейными и контролируемыми выходами. Если их количества оказывается недостаточно, система может быть дополнена блоками «С2000-СП1» с 4 реле, «С2000-СП1 исп.01» с 4 реле, способными коммутировать 220 В, а также «С2000-КПБ» с 6 контролируемыми выходами.
Дополнительно на постах дежурного персонала могут быть установлены блоки индикации «С2000-БИ исп.02 2RS485» и «С2000-БКИ 2RS485», предназначенные для наглядного отображения состояния входов и выходов приборов и быстрого управления ими.
Адресные расширители «С2000-АР1», «С2000-АР2», «С2000-АР8» могут использоваться для подключения неадресных четырёхпроводных извещателей.
Требования СП 484 в части единичной неисправности линий связи обеспечиваются наличием в пульте «С2000М исп.02»и «Сириусе» резервированного интерфейса RS-485, который также поддерживают блоки индикации и приемно-контрольный блок «Сигнал-10». Приемно-контрольные блоки «С2000-4», «Сигнал-20П», релейные блоки «С2000-СП1», «С2000-СП1 исп.01», «С2000-КПБ» размещаются в шкафах серии "ШПС-12" и "ШПС-24".
Наращивание системы происходит без структурных изменений, добавлением в неё новых функциональных модулей в пределах функциональных возможностей ППКУП пульт «С2000М исп.02» или ППКУП «Сириус»: пульт «С2000М исп.02» позволяет строить распределенные системы емкостью до 512 извещателей, а ППКУП «Сириус» — системы большего масштаба за счет объединения нескольких ППКУП информационным интерфейсом.
Адресно-пороговая СПС в ИСО «Орион» может быть построена на базе блочно-модульного ППКУП, состоящего из (см. рис. ):
Напомним, что для ЗКПС адресных СПС целесообразно выбирать алгоритмы А,B или С (C+). Алгоритм B выбирается для объектов с повышенными требованиями по устойчивости к ложным срабатываниям. Алгоритм С (C+) выбирается в случае формирования сигнала на запуск СОУЭ 4 и 5 типов, а также пожаротушения. Для реализации алгоритмов А и B каждое помещение оборудуется минимум одним автоматическим извещателем. Для алгоритма С (C+) – двумя.
Т.к. в адресных линиях «Сигнал-10» не предусмотрены изоляторы КЗ, для выполнения требований п.6.3.4 автоматические и ручные извещатели следует включать в разные линии. Всего к одному входу «Сигнал-10» в адресном режиме можно подключить до 10 извещателей.
Количество выходов может быть расширено при помощи релейных блоков «С2000-СП1», «С2000-СП1 исп.01», «С2000-КПБ» по аналогии с неадресной распределенной СПС. Также система может быть оборудована блоками индикации «С2000-БИ исп.02 2RS485» и «С2000-БКИ 2RS485»
Блоки «Сигнал-10» оборудованы резервированным RS-485 интерфейсом, для выполнения требований об устойчивости линий связи к единичным неисправностям.
Наращивание системы реализуется по аналогии с неадресной распределённой СПС путем добавления блоков «Сигнал-10».
Адресно-аналоговая СПС в ИСО «Орион» может быть построена на базе (см. рис. ):
Внимание! При необходимости размещения извещателей в помещениях, темепература в которых может опускаться ниже минус 30 °С, рекомендуется применять извещатели «ДИП-34А-03-С», «С2000-ИП-03-С» и «ИПР-513-3АМ-С исп.01» с расширенным рабочим диапазоном температур от минус 45 до +55 °С.
При организации адресно-аналоговой системы пожарной сигнализации в качестве релейных модулей можно применять устройства «С2000-СП2» и «С2000- СП2 исп.02/03». Это адресные релейные модули, которые также подключаются к «С2000-КДЛ» различных исполнений по двухпроводной линии связи. «С2000- СП2» имеет два реле типа «сухой контакт», а «С2000-СП2 исп.02/03» - два выхода с контролем исправности цепей подключения исполнительных устройств (отдельно на обрыв и короткое замыкание). «С2000-СП2 исп.03» отличается от «С2000-СП2 исп.02» наличием встроенного изолятора КЗ.
Также количество выходов может быть расширено при помощи релейных блоков «С2000-СП1», «С2000-СП1 исп.01», «С2000-КПБ», а система дополнена блоками индикации «С2000-БИ исп.02 2RS485» и «С2000-БКИ 2RS485» по аналогии с неадресной распределенной и адресно-пороговой СПС.
К блокам «С2000-КДЛ» различных исполнений может быть подключено до 127 адресных устройств.
Блок «С2000-КДЛ-2И» функционально повторяет «С2000-КДЛ», но имеет важное преимущество - гальванический барьер между клеммами ДПЛС и клеммами электропитания, интерфейса RS-485 и считывателя. Данная гальваническая развязка позволяет повысить надёжность и стабильность работы системы на объектах со сложной электромагнитной обстановкой. А также помогает исключить протекание выравнивающих токов (например, при ошибках монтажа), влияние электромагнитных помех или наводок от применяемого на объекте оборудования или в случае внешних воздействий природного характера (грозовых разрядов и т.д.) Блок «С2000-КДЛ-С» выпускается в модульном исполнении без корпуса для установки на материнскую плату ППКУП «Сириус», он защищен гальванической развязкой по аналогии с «С2000-КДЛ-2И». «С2000-КДЛ-2И исп.01» дополнительно оснащен резервированным RS-485.
Таким образом, для СПА рекомендуется применять «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С», линии связи которых имеют большую устойчивость к внешним воздействиям.
Напомним, что для ЗКПС адресных СПС можно выбирать алгоритмы А, B или С. Алгоритм B выбирается для объектов с повышенными требованиями по устойчивости к ложным срабатываниям. Алгоритм С выбирается в случае формирования сигнала на запуск СОУЭ 4 и 5 типов, а также пожаротушения. Для реализации алгоритма А каждое помещение оборудуется минимум одним автоматическим извещателем. Для алгоритма С – двумя.
Для выполнения требований по устойчивости к единичной неисправности линий связи адресно-аналоговой СПС необходимо следовать следующим принципам:
Наращивание системы реализуется по аналогии с неадресной распределённой и адресно-пороговой СПС путем добавления блоков «С2000-КДЛ» различных исполнений.
Радиоканальное расширение адресно-аналоговой СПСРадиоканальное расширение адресно-аналоговой системы пожарной сигнализации, построенной на базе блоков «С2000-КДЛ», применяется для тех помещений объекта, где прокладка проводных линий по тем или иным причинам невозможна.
Радиоканальное расширение строится на базе следующих устройств (см. рис.):
«С2000Р-АРР125» обеспечивает постоянный контроль наличия связи с подключёнными к нему 125 радиоустройствами серии «С2000Р» и контроль состояния их источников питания. Радиоканальные устройства осуществляют автоматический контроль работоспособности радиоканала, и в случае его высокой зашумленности автоматически переходят на резервный канал связи.
Диапазоны рабочих частот радиоканальной системы: 868.0—868.2 МГц, 868.7—869.2 МГц. Излучаемая мощность в режиме передачи не превышает 10 мВт.
Максимальная дальность действия радиосвязи на открытой местности около 1200 м (дальность действия при установке радиосистемы в помещениях зависит от количества и материала стен и перекрытий на пути радиосигнала). При необходимости совместно с «С2000Р-АРР125» можно применять ретрансляторы «С2000Р-РР». Цепь последовательной ретрансляции может включать до 8 ретрансляторов, что позволяет увеличить радиус покрытия до 8 раз по сравнению с одиночным радиорасширителем. Система использует 4 радиочастотных канала. При этом на каждом канале в зоне радиовидимости могут работать до 3 «С2000Р-АРР125».
При проектировании размещения радиорасширителей следует учитывать, что неправильная оценка конструктивных препятствий для прохождения радиосигнала, влияющих на его ослабление сверх эксплуатационных пределов, может потребовать корректировки проекта и добавления радиорасширителей на этапе наладки СПС.
«С2000Р-АРР125» подключается непосредственно к ДПЛС контроллера «С2000-КДЛ» и занимает в ней один адрес. При этом каждое радиоустройство также будет занимать в адресном пространстве «С2000-КДЛ» один или два адреса в зависимости от выбранного режима работы.
Для выполнения требований об устойчивости к единичной неисправности линий связи «С2000Р-АРР125» оснащен встроенным изолятором КЗ. Также при использовании «С2000Р-РР» следует располагать их таким образом, чтобы все радиоканальные устройства находились в зоне действия хотя бы двух из них. В случае аварии одного из ретрансляторов, сигналы будут передаваться по альтернативному маршруту.
Размещение оборудования на объекте регламентируется пунктом 5.12 СП 484. В нем сказано, что ППКП, функциональные модули, включая ИБЭ, следует размещать в помещении пожарного поста. Допускается установка указанных устройств в других помещениях при одновременном выполнении условий: обеспечение указанными устройствами защиты органов управления (уровней доступа 2 для ответственных за пожарную безопасность и уровня доступа 3 для лиц, осуществляющих техническое обслуживание) и передачи всех необходимых извещений на пожарный пост. Оборудование ИСО «Орион» в полной мере удовлетворяет этим требованиям. Доступ ко всем функциям всех модулей, предполагающим уровни доступа 2 и 3, осуществляется через пульты «С2000М исп.02», ППКУП «Сириус», блоки индикации «С2000-БИ исп.02 2RS485» и «С2000-БКИ 2RS485», обеспечивающие ограничение доступа при помощи электронных ключей и кодов с различными полномочиями. Дополнительно все блоки передают на «С2000М исп.02» и ППКУП «Сириус» все возможные извещения о своих состояниях. Таким образом, оборудование ИСО «Орион» может размещаться в помещениях вне пожарного поста. При этом в случае наличия пожарного поста и круглосуточном присутствии на нем дежурного персонала, в помещении пожарного поста должны быть размещены пульт «С2000М исп.02», ППКУП «Сириус», или функциональные блоки «С2000-БИ исп.02 2RS485», «С2000- БКИ 2RS485» с целью приема извещений, световой индикации и звуковой сигнализации, а также обеспечения функций ручного управления СПС.
Как уже было сказано выше, для выполнения требований по устойчивости к единичной неисправности линий связи блоки, не оборудованные резервированным RS-485 интерфейсом, следует размещать в шкафах серии «ШПС-12» и «ШПС-24». Если специфика объекта требует применения шкафов иного конструктивного исполнения (например, 19” шкафов, шкафов в особом климатическом исполнении, или со степенью защиты оболочки IP67), они могут быть оборудованы коммутационным блоком «БК-12/24-RS-01», обеспечивающими переход с резервированного интерфейса RS-485 на обычный. Для выполнения требования п.5.7 СП 484 в документацию блоков ИСО «Орион» внесена информация о допустимости их установки в шкафы и боксы с минимальным расстоянием между корпусами 10 мм.

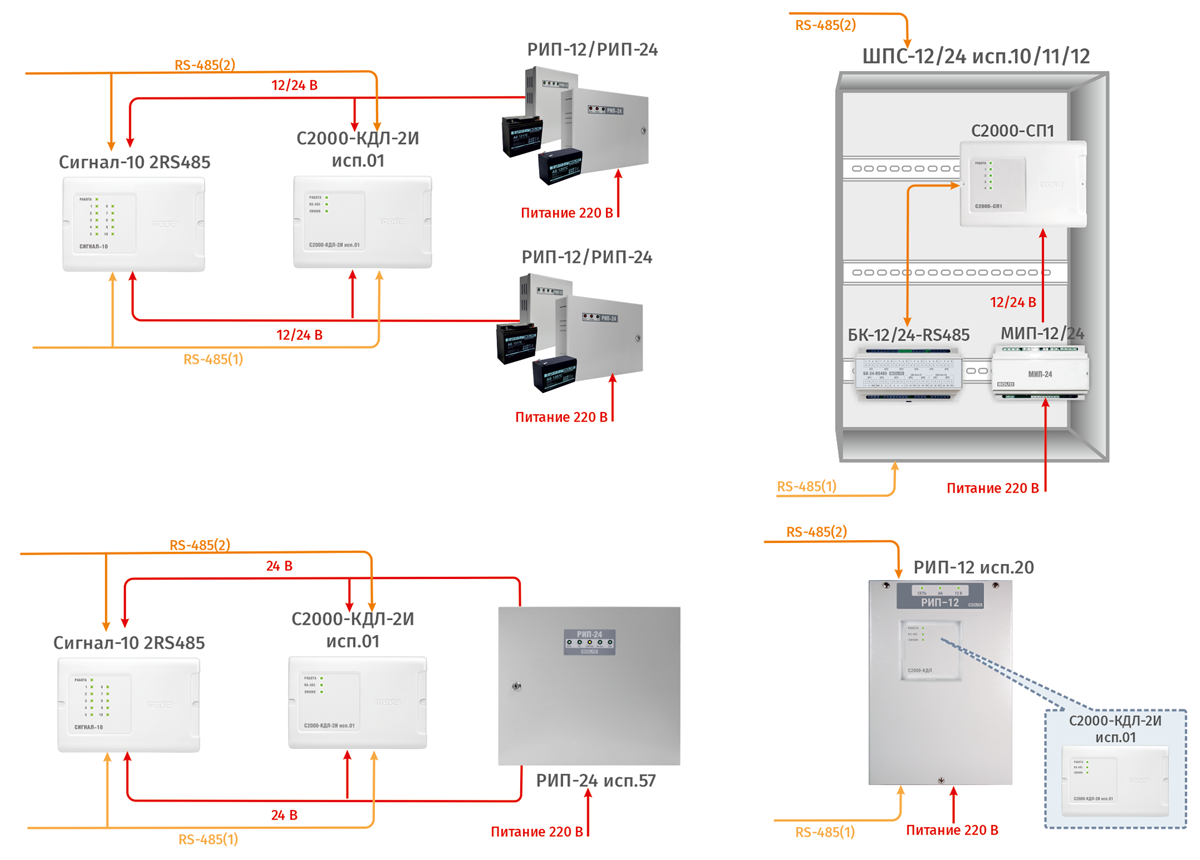

Пункт 5.8 СП 484 уточняет, что электропитание СПА следует выполнять в соответствии с СП 6.13130. В действующей с 6 октября 2021 года в редакции СП 6.13130.2021 указаны следующие требования:
Таким образом, электроприемники СПЗ с сетевым питанием 220 В могут подключаться либо к ПЭСПЗ, либо к самостоятельному НКУ. При этом на объектах с III категорией по надежности электроснабжения электроприемников, следует предусмотреть резервное электропитание от встроенных АКБ. Для питания функциональных блоков ИСО «Орион», имеющих низковольтное питание (12 или 24 В постоянного тока), к ПЭСПЗ или к самостоятельному НКУ должны подключаться источники питания серии «РИП» производства НВП «Болид», которые имеют встроенные АКБ. Для выбора типа резервированного источника питания серии РИП можно воспользоваться программной «Ваттметр ИСО Орион» на сайте bolid.ru.
На объектах с I и II категориях надежности электроснабжения встроенные в источник питания АКБ используются для обеспечения бесперебойного электропитания на время переключения АВР.
При использовании ШПС в качестве ПСПЗ согласно п.5.10 СП 6.13130.2021 существует линейка ШПС-24 исп.10, ШПС-24 исп.11, ШПС-24 исп.12 с фасадом красного цвета.
Расчет емкости АКБ для функционирования СПЗ на объектах с III категорией по надежности при прекращении электроснабжения от самостоятельного НКУ может быть выполнен в соответствии с Приложением А СП 6.13130.2021. Рекомендуемая емкость АКБ рассчитывается, исходя из суммарного тока потребления всех приборов СПЗ в дежурном режиме в течение 24 часов, в режиме «пожар» в течение 1 часа, с учетом коэффициент старения АКБ, который для КБ производства серии «АБ» производства НВП «Болид» составляет значение Kстр =1,25.
Для оптимизации расходов на замену АКБ, в течение срока эксплуатации СПЗ рекомендуется применение АКБ производства НВП «Болид» с повышенным эксплуатационным ресурсом: тип «С» (12 лет) и тип «М» (15 лет).
Электропроводки СПЗ, в том числе линии слаботочных систем, должны выполняться огнестойкими, не распространяющими горение кабелями с медными жилами. Электропроводки СПЗ допускается выполнять неогнестойкими кабелями (без индекса «FR») в линиях электропитания ППКП и ППУ, имеющих резервный ввод от встроенных АИП (АКБ).
Не допускается совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции.
В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи, не относящимися к СПЗ, и экранированные кабели линий связи СПЗ с экранированными кабелями питания СПЗ при условии их разделения сплошной металлической перегородкой по всей высоте короба (лотка). Под питанием систем противопожарной защиты следует понимать электроснабжение исполнительных устройств СПЗ (двигателей, приводов ПД, насосов и др.) напряжением 220 В и выше. Т.е. использование одного кабеля для сигнальных линий и линий питания напряжением 12 – 24 В допускается.
