Проектом предусматривается создание адресной системы пожарной сигнализации на базе оборудования производства ЗАО НВП «Болид»
Проектируемые системы пожарной сигнализации, системы оповещения о пожаре, охранной сигнализации.

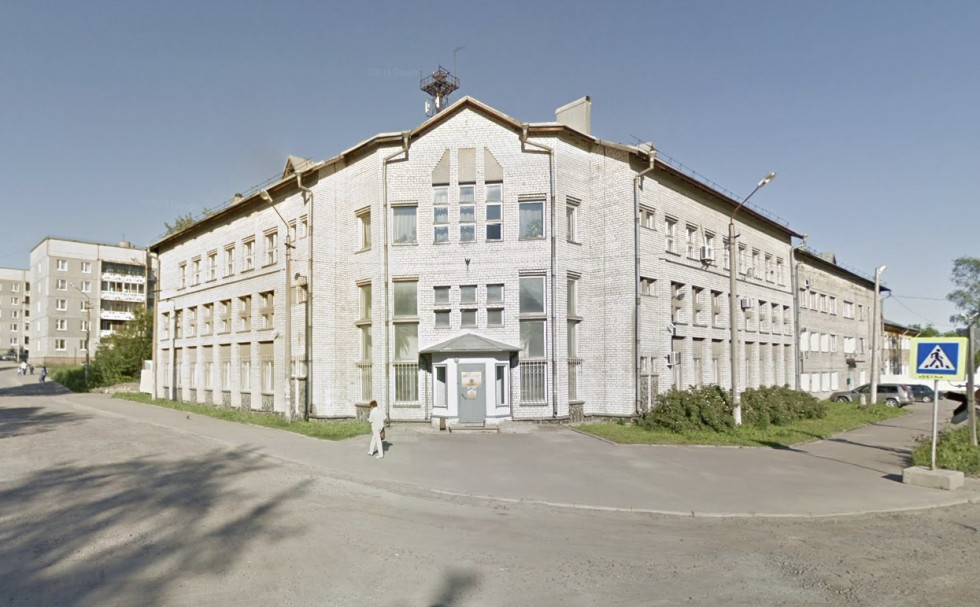

Адрес объекта: Россия, Карелия Респ, г. Сортавала, ул. Промышленная, 3.
Тип объекта: Объект энергетики (АЭС, ГРЭС, ТЭЦ, подстанции)
В здании имеются рабочие системы автоматической пожарной сигнализации и оповещения, выполнены на базе оборудования «Болид», год монтажа: 2008г. Существующие системы не соответствуют действующим нормам ПБ.
Все модули системы, а именно: ШПС-24 исп.11 в здании склада, в здании лаборатории, в здании РПБ и в административном здании объединяются с помощью двойного интерфейса RS-485.
Применены так же ДИП-34А-05, С2000-Грация исп.01
Основную функцию - сбор информации и выдачу команд на управление эвакуацией людей из зданий, осуществляет ППКУП «Сириус» обеспечивающий высокую степень достоверности обнаружения факторов, сопутствующих пожару и позволяющих реализовать требуемые алгоритмы управления системами противопожарной защиты, другими инженерными системами здания, и имеющий необходимые сертификаты в области пожарной безопасности., предназначенный для контроля и управления системой пожарной сигнализации, оповещения и вспомогательным инженерным и технологическим оборудованием участвующим в обеспечении пожарной безопасности.; Информация о всех событиях отображается на пульте управления. Для контроля состояния пожарной сигнализации, положения и дистанционного управления предусмотрен блок контроля и индикации «С2000-БКИ» (в каждом здании и дублирование в здание Административного здания.) Шкаф пожарной сигнализации ШПС-24 исп.11 соединяется с ППКУП «Сириус» двойным интерфейсом RS-485. Все элементы системы объединены в один протокол для обмена информацией и передачи команд управления. Имеется возможность написания сценариев управления, позволяющих выдавать одну или несколько комплекс команд приемно-контрольным приборам. Исполнительным устройствам, программному обеспечению системы как по событию в системе или временному расписанию, так и по команде оператора. Система имеет возможность применения в рамках одной конкретной системы пороговых, адресных и адресно-аналоговых извещателей. Имеется возможность измерения запыленности, задымленности и температуры. Данные (включая графическое отображение статистики) отображаются на пульте (мониторе).
Для информационного обмена между приборами проектом предусмотрено объединение всех приборов основным и резервным интерфейсом RS-485.
Для обеспечения защиты от единичной неисправности линии связи (КЗ или обрыв), а также сохранения работоспособности автоматического или ручного управления согласно п.6.3.4, в проекте используется кольцевая топология ДПЛС (двухпроводная линии связи).
Для реализации проекта была использована следующая продукция
| Пожарная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 1 2 1 3 4 | 12 4 92 | 1 1 | |
Итого: 1 | 1 | 11 | 108 | 2 | |
| Оповещение о пожаре |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 1 | 1 2 1 | | | |
Итого: 1 | 2 | 4 | | | |
| Охранная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
1 | 1 | 4 1 | 67 8 | 1 | |
Итого: 1 | 1 | 5 | 75 | 1 | |
