ПродукцияШкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-24 исп.10, ШПС-24 исп.11, ШПС-24 исп.12
Код ОКПД2: 26.20.40.111 – Источники бесперебойного питания в постановлениях, предоставляющих приоритет или ограничения на применение, отсутствуют.
Постановление правительства РФ от 10.07.2019 №878.
Постановление правительства РФ от 03.12.2020 №2014
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||
|---|---|---|---|---|
| ШПС-24 исп.10 | ШПС-24 исп.11 | ШПС-24 исп.12 | ||
| Количество вводов питания | 2 | |||
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц | |||
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. | |||
| Номинальное выходное напряжение: | при питании от сети | (27,2±0,6) В | ||
| при питании от батарей | (19…27) В | |||
| Номинальный суммарный ток нагрузки | 2 А | |||
| Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС | 7 | |||
| Максимальный ток по одному выходу "24 В" | 0,4 А | |||
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более | 120 ВА | |||
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 | |||
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств | 2 | |||
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м | |||
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м | |||
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц | |||
| Габаритные размеры, не более | 650×500×220 мм | |||
| Масса шкафа (с аккумуляторными батареями), не более | 30 кг | |||
| Степень защиты, обеспечиваемая оболочкой | IР41 | IР41 | IР54 | |
| Возможность установки монтажного комплекта МК-1 | есть | нет | есть | |
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (245 Кб)
Сертификат соответствия Интергазсерт (3 Mб)
Сертификат соответствия ТР ЕАЭС 043/2017 (2 Mб)
Сертификат ГОСТ Р ИСО 9001-2015 (384 Кб)
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 004/2011 (367 Кб)
Сводный список сертификатов продукции (1 Mб)
Руководство по эксплуатации (1 Mб)
Этикетка МК-1 ШПС (457 Кб)
Схема подключения ШПС-24 исп.10, 11, 12 (254 Кб)
УГО ИСО Орион вер. 1.3 (830 Кб)
Схема расположения оборудования (709 Кб)
Примеры расположения оборудования (8 Mб)
Схема расположение АКБ (141 Кб)
Габаритный чертёж (259 Кб)
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.53 (97 Кб) |
| 01.03.2022 |
| Прошивка вер. 1.52 (100 Кб) рекомендуется Прошивка вер. 1.53 (97 Кб)
|
| 01.09.2020 |
| Прошивка вер. 1.51 (92 Кб) рекомендуется Прошивка вер. 1.53 (97 Кб)
| Увеличение точности измерений сетевого напряжения | 01.11.2018 |
| Прошивка вер. 1.50 (114 Кб) рекомендуется Прошивка вер. 1.53 (97 Кб)
| Первая серийная версия ПО для плат на РСВ изм.6 | 01.06.2018 |
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.10 (113 Кб) | Первая серийная версия ПО для плат на РСВ изм.3
| 01.01.2018 |
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.01 (108 Кб) | Исключение перехода на другую скорость протокола | 01.11.2018 |
| Прошивка вер. 1.00 (107 Кб) рекомендуется Прошивка вер. 1.01 (108 Кб)
| Первая серийная версия ПО | 01.05.2015 |
ShPS-24 User’s Manual (1 Mб)
Connection Diagram (159 Кб)
View in Pictures (3 Mб)

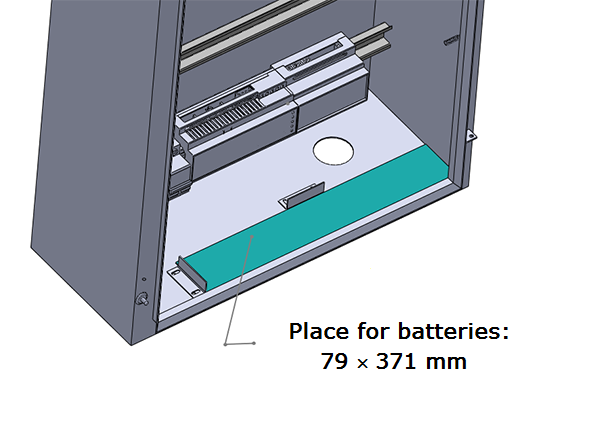

Place for installation of accumulator batteries (118 Кб)
