Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида"

ППО КСПИ "Эгида"
Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида"
Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида" (далее - ППО "Эгида") предназначен для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации. ППО "Эгида" работает совместно с приборами оконечными объектовыми "УО-4С", "С2000-PGE", "С2000-PGE исп.01" по каналам связи GSM/GPRS, с прибором "С2000-PGE" и "С2000-PGE исп.01" - по локальной сети, с приборами компании "Альтоника" - по радиоканалу.

Головным устройством в составе КСПИ является прибор пультовой системы передачи извещений (ППО КСПИ) "Эгида", предназначенный для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации.

Прибор выполнен в виде шкафа защищённого исполнения IP40 с сенсорным монитором на лицевой панели для отображения информации и реагирования и индикаторами работы источника питания.

Прибор имеет возможность подключения внешнего монитора и периферийных устройств (клавиатура, мышь).

ППО Эгида состоит из следующих компонентов:

  • Микропроцессорный блок управления защищённого исполнения
  • Промышленный GSM модем
  • Сенсорный монитор 15 дюймов
  • 8-ми портовый коммутатор Ethernet
  • Приёмный модуль "УОП-3 GSM"
  • Модуль блока питания
  • Аккумуляторные батареи 12В х 40А•ч (приобретаются отдельно)

В состав комплекта ППО КСПИ "Эгида" входят клавиатура и мышь для конфигурирования прибора.

    ППО "Эгида" выполняет следующие функции:
  • Обеспечивает приём, расшифровку и отображение сигналов "ВНИМАНИЕ", "ПОЖАР-1", "ПОЖАР-2", "ПУСК", "ЗАДЕРЖКА ПУСКА", "БЛОКИРОВКА ПУСКА", "СБРОС ЗАДЕРЖКИ ПУСКА", "ОСТАНОВ", "АВТОМАТИКА ОТКЛЮЧЕНА", "ТРЕВОГА", "НЕИСПРАВНОСТЬ", "ОТКЛЮЧЕН", сигналов неисправностей, сигналов потери связи с приборами пожарной сигнализации, оконечными приборами передачи извещений, пультовыми приборами. А также обеспечивает получение другой служебной информации, обработку этой информации и ее отображение на встроенном экране на совмещённых многоцветных индикаторах в соответствии с требованиями ГОСТ Р 53325- 2012
  • Звуковая сигнализация в режимах "Тревога", "Пожар", "Пуск", "Неисправность" осуществляется внутренним звуковым сигнализатором
  • Приём извещений от ПОО и систем передачи извещений с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, MODBUS RTU, SurGard по беспроводным каналам сотовой связи GSM/GPRS, локальной сети Ethernet на приёмные устройства "УОП-3 GSM", GSM-модем и сетевую плату ППО "Эгида" и по радиоканалу на пультовые устройства серии "БазАльт", "Lonta-Optima", "Lonta-202"
  • Автоматизированный контроль за состоянием охраняемых объектов с учетом режимов охраны (строгом и нестрогом отключении объекта от пожарной охраны, режима кроссировки) и типов зон (пожарные и технологические)
  • Управление релейными выходами объектов пожарной охраны через отправку команд оператором ПЦО
  • Отображение мультисостояний объектов пожарной охраны, охраняемых зон и разделов, состояний приборов в любой момент времени на экране рабочего места
  • Разделение функций контроля оконечных устройств (шлейфов, зон) и состояния приборов сигнализации (зоны состояния приборов)
  • Просмотр состояния всех объектов пожарной охраны и логических элементов на интерактивном поэтажном плане объекта
  • Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон
  • Графическое систематизированное представление БД (оборудования и охраняемых объектов)
  • Система отчетов

Конструкция прибора представляет металлический корпус с сенсорным жидкокристаллическим дисплеем, единичными световыми индикаторами обобщённых состояний объектов на дисплее и дополнительными световыми индикаторами аварийных состояний питания прибора на корпусе.

В качестве внешних приёмных модулей ППО "Эгида" могут выступать: базовая станция "БазАльт-8016", выносной приёмник "RS-201RD" вместе с пультом централизованного наблюдения "RS201-PN", базовая станция "RS-202BSm" вместе с пультом централизованного наблюдения "RS202-PN". Базовые станции и выносные приёмники предназначены для удалённого сбора информации от объектового оборудования системы и передачи информации на ППО "Эгида". Базовая станция "БазАльт-8016" поддерживает передачу управляющих команд от ППО "Эгида" на объектовое оборудование серии "БазАльт".

ППО "БазАльт-8016", выносной приёмник "RS-201RD" вместе с пультом централизованного наблюдения "RS201-PN", базовая станция "RS-202BSm" вместе с пультом централизованного наблюдения "RS202-PN" также являются внешними подключаемым модулями и вынесены за пределы корпуса ППО.

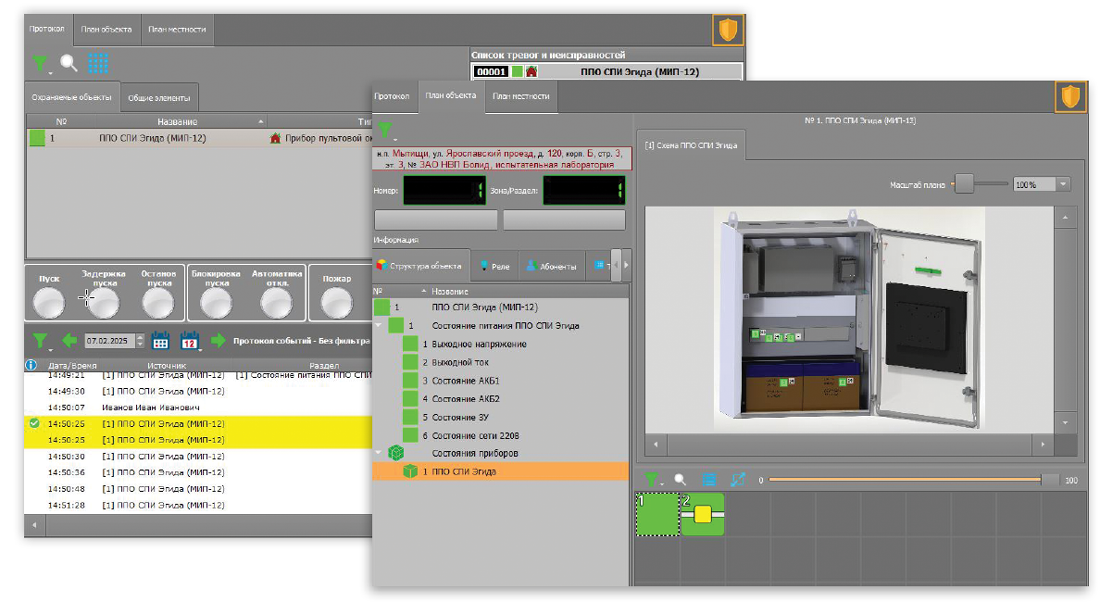

В ППО "Эгида" предустановлен специализированный пакет программного обеспечения для организации работы оператора и администратора, взаимодействия с приёмными и объектовыми оконечными устройствами.

Приёмный модуль "УОП-3GSM" является модульно-блочным прибором, входящим в состав ППО "Эгида".

К ППО КСПИ "Эгида" допускается подключение приборов ИСО "Орион" по проводным каналам связи и протоколам "Орион" и "Орион ПРО" (без использования ПОО) с применением преобразователей протокола "С2000-Ethernet", USB-RS485 и др.

НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ ПАРАМЕТРА
Количество входов питания2 входа
Основной источник питания – сеть переменного тока 50/60 Гц(150…235) В
Резервный источник питания – батареи серии "Болид" АБ 1240 (С, М)* или аналогичные12В, 40А*ч (2 шт)
Номинальный общий ток нагрузки ППОпри питании от сети 220 В3 А
при питании от батарей2,5 А
Потребляемая мощность:при питании от внешней сети 220ВВ дежурном режиме 120 ВА
при питании от АКБВ дежурном режиме 120 ВА
Напряжение на батареях, при котором она отключается от нагрузки(10,2±0,6) В
Модуль источника питанияМИП-12
Время непрерывной работы от полностью заряженных батарей при токе нагрузки 2,5 А и температуре 298 К (+25 °С)Не менее 24 часов
Степень защиты оболочкиIР40 по ГОСТ 14254-96
Масса (с аккумуляторными батареями)Не более 55 кг
Время технической готовности к работе встроенного источника питания после включения его питания120 секунд
Время наработки на отказНе менее 40000
Вероятность безотказной работы за 1000 часов0,975
Средний срок службыНе менее 10 лет
Габаритные размеры (длина, ширина, высота)650×500×220 мм
Параметры встроенного монитора 15"
Диагональ экрана15 дюймов (соотношение сторон 3×4)
Разрешение экрана1024×768 точек
Тип экранаСенсорный, резистивный, без защитного покрытия
Тип подключенияHDMI (встроенный)
Параметры встроенного микропроцессорного блока управления
Тип процессораIntel Core i3 6100U
Объём оперативной памяти4 Гб DDR3
Объём SSD накопителя256 Гб
Параметры ППО Эгида при работе с ПОО
Максимальное количество ПОО (объектов охраны) на один ППО "Эгида"Не более 1000
Максимальное количество контролируемых зон на один ПОО/пульт "С2000M"До 9999 адресных извещателей, входов или выходов
Максимальное количество ППКП, разделов и зонпри использовании ПОО "УО-4С" на один ПКУ "С2000М"Не более 125 ППКП, 99 разделов и 253 зон
при использовании ПОО "С2000-PGE" на один ПКУ "С2000М"Не более 125 ППКП, 99 разделов и 999 зон
при работе протоколом "Орион ПРО"Не более 1000 ППКП, 512 разделов, 9999 зон
при использовании ПОО компании "Альтоника" на один ПКУ "С2000М"Не более 125 ППКП, 63 разделов и 999 зон
Длина линии связи RS-485Не более 3000 м
Длина линии связи RS-232Не более 20 м (без использования С2000-ПИ)
Максимальное значение каналообразующих устройствВ зависимости от исполнения:
Не более 2х (GSM модем + "УОП-3 GSM")
Не более 3х (GSM модем + "УОП-3 GSM" + радиоканал)
Максимальное количество каналов связи, одновременно используемых изделиемНе более 4 (GSM (GSM Contact ID, SMS, CSD, GPRS), проводная телефонная линия (2 канала), локальная сеть Ethernet, радиоканал)
Максимальное количество портов EthernetДо 7 (при использовании коммутатора Ethernet-SW8)
Максимальное количество приемо-передатчиков в системеНе более 1000 устройств
Ограничение на количество создаваемых рабочих мест в рамках одного ППОНет
Ограничение на количество подключаемых сетевых рабочих мест или ППОНет
Предельные значения длины линии связи с ПОО и ППКПРСПИ "БазАльт" без ретрансляторовДо 70 км при отсутствии радиопомех (прямая видимость)
РСПИ "Lonta Optima"До 25 км при отсутствии радиопомех (прямая видимость)
РСПИ "Lonta-202"До 50 км при отсутствии радиопомех (прямая видимость)
ПОО "УО-4С" и "С2000-PGE" (GSM)В пределах действия сотовой сети 2G (800-1900МГц)
ПОО "C2000-PGE" (Ethernet)До 30 м (без использования маршрутизаторов)
* Буквы: С, М определяют срок службы батареи – 12 лет и 15 лет соответственно.
