Проектом предусматривается оснащение пожарной сигнализацией, охранной сигнализации и СОУЭ 2 типа существующего здания гаража и существующих боксов N1-N10.

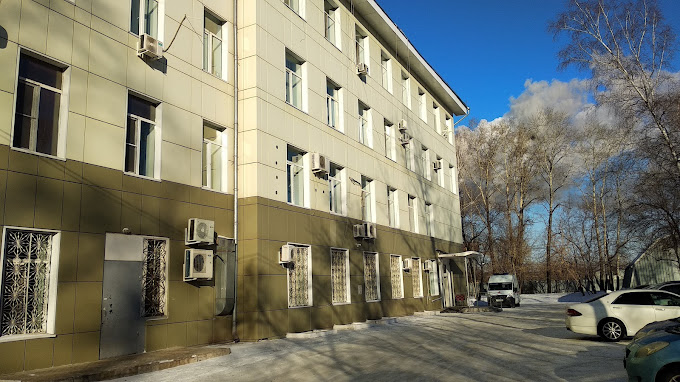

Адрес объекта: Россия, Хабаровский край, 680015, г. Хабаровск, ул. Аксенова, д. 41
Тип объекта: Учреждение здравоохранения (Больницы, поликлиники, санатории, пансионаты)
Краевое государственное бюджетное учреждение здравоохранения «Городская клиническая больница» имени профессора Г.Л. Александровича министерства здравоохранения Хабаровского края Адрес: 680015, г. Хабаровск, ул. Аксенова, д. 41.
Объект оснащения пожарной сигнализации, охранной сигнализации и СОУЭ 2го типа включает в себя 2 отдельно стоящих действующих здания.
Здание действующего гаража и боксы №1-№10 для автотранспорта. Передача сигнал с вышеуказанных зданий предусматривается в существующее здание КПП.
Проектом предусматривается:
- оснащение пожарной сигнализацией существующих зданий;
- оснащение системой оповещения о пожаре 2 типа (выполняется как подсистема пожарной сигнализации);
- отключение кондиционирования и вентиляции (управление инженерными системами) при пожаре в зданиях;
- установка прибора приемно-контрольного и управления пожарной сигнализации (ППКУП СИРИУС) в действующем здании гаража;
- установка шкафов пожарной сигнализации "ШПС 1" в существующем боксе N1-N6, "ШПС 2" в существующем боксе N7-N10;
- установка прибора приемно-контрольного и управления пожарной сигнализации (ППКУП СИРИУС) в помещение КПП для последующего подключения к АРМ ПС;
- установка шкафов пожарной сигнализации "ШПС.1" в щитовой комбината бытового обслуживания, "ШПС.2" в щитовой РУ-0,4 в электроцехе;
- вывод сигналов о пожаре в зданиях, сооружениях на приборы приемно-контрольные и управления пожарный сигнализации;
- оборудование действующего здания гаража охранной сигнализацией на базе извещателей охранных комбинированных и извещателей поверхностных оптико-электронных с зоной обнаружения типа штора;
- подключение извещателей, устанавливаемых в гараже к проектируемым приборам приемно-контрольным, устанавливаемым в шкафу. Обмен данными между приборами приемно-контрольными и центральным пультом охранной сигнализации осуществить по RS-485.
Особенность объекта:
- сложные условия действующего предприятия в части прокладки кабельной продукции по территории;
- определения преобладающего фактора пожара в связи с разным назначением помещений;
- организация интерфейсного канала связи между здания с учетом прокладки кабеля по действующим конструкциям с учетом удаленности зданий друг от друга (200-300 метров).
Организация интерфейсного канала связи на объекте предусмотрена по проводному каналу связи с прокладкой кабельной продукции по территории объекта и организации соединения по типу "шина" с учетом резервированной линии. Для защиты интерфейсной линии связи между зданиями предусматривается устройство защиты линии интерфейса RS-485.
На объекте установлена действующая система ПС и СОУЭ 2-го типа на базе оборудования ЗАО НВП Болид подлежащая выводу из эксплуатации в связи с истекшим сроком службы.
Для реализации проекта была использована следующая продукция
| Пожарная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
| 2 | 2 2 1 | 6 16 4 | | |
| Итого: | 2 | 5 | 26 | | |
| Охранная сигнализация |
|---|
АРМ шт. | Сетевой контроллер шт. | Прибор шт. | Извещатель шт. | Повторитель, преобразователь интерфейса шт. | Прочее шт. |
|---|
| 1 | 1 1 2 | | | |
| Итого: | 1 | 4 | | | |
